Пилотный трубопроводы (4-2) — HITACHI RX2000-2

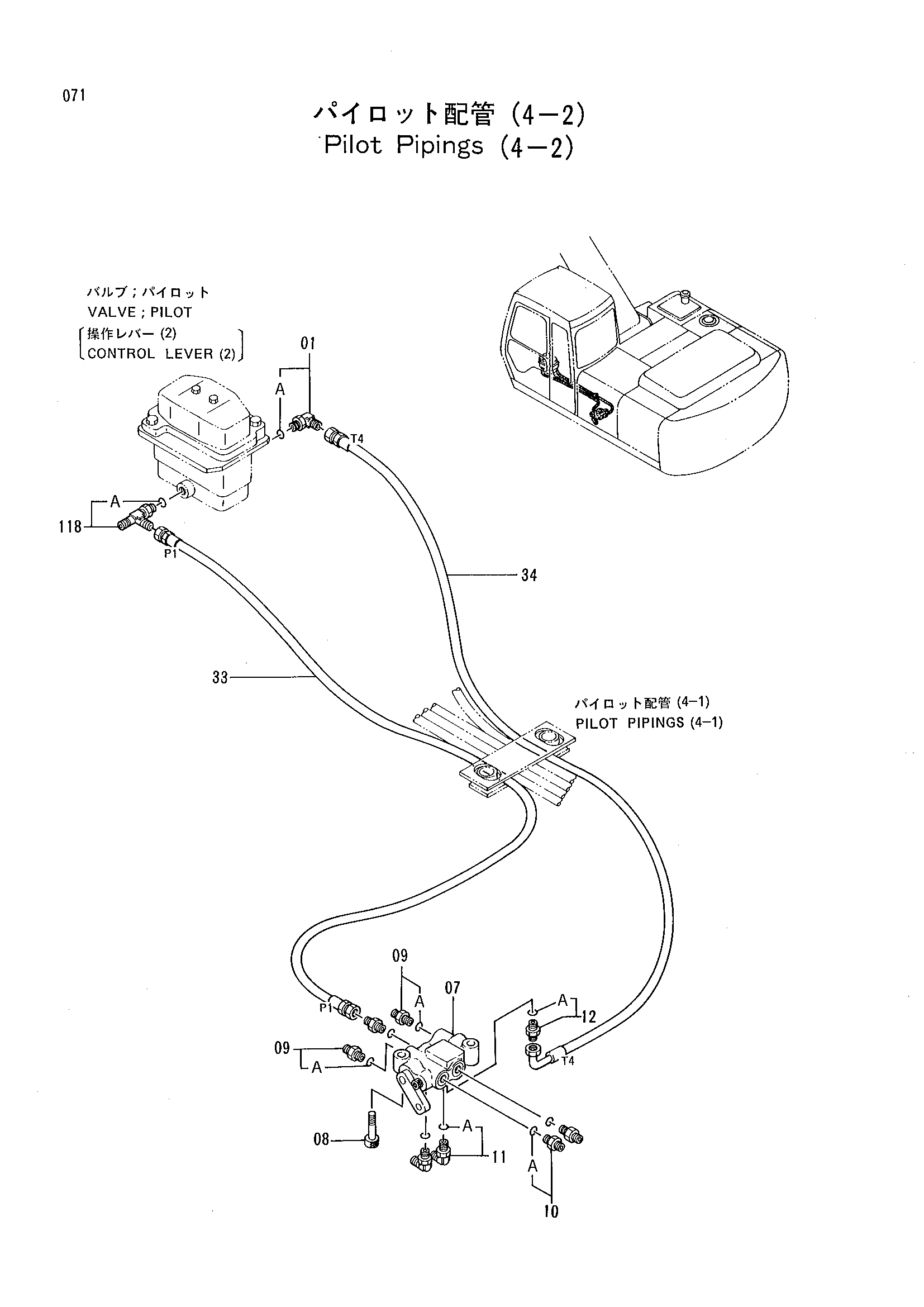

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4254611 | Запорный клапан | 1 |
| 08 | M341045 | Болт с внутренним шестигранником | 2 |
| 09 | 4261938 | Фильтр | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4215624 | Нейлоновый шланг | 1 |
| 34 | 4281530 | Нейлоновый шланг | 1 |
| 118 | 4207300 | Тройник | 1 |
| 118A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
