Гидроцилиндр рукояти — HITACHI RX2000-2

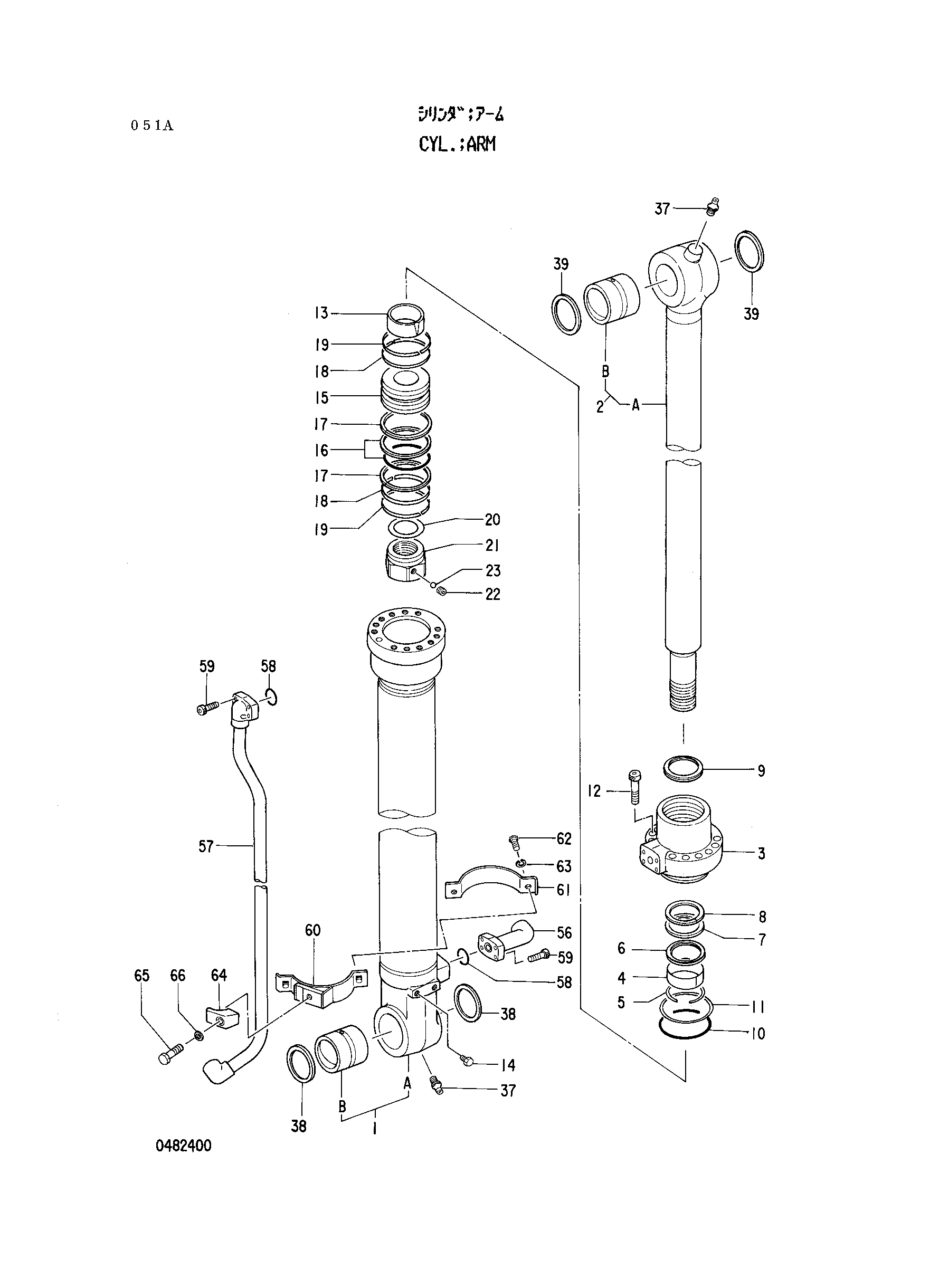

Заводская схема «Гидроцилиндр рукояти» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4302027	Гидроцилиндр рукояти	1
1-39	4319328	Гидроцилиндр	1
1	4319296	Труба гидроцилиндра в сборе	1
1A	0482401	Труба гидроцилиндра	1
1B	0140808	Втулка пальца	1
2	4319297	Шток поршня в сборе	1
2A	0482402	Шток поршня	1
2B	0208326	Втулка пальца	1
3	0482403	Головка гидроцилиндра	1
4	0482404	Втулка	1
5	0482405	Кольцо	1
6	0482406	Кольцо	1
7	0482407	U-образная манжета	1
8	0482408	Опорное кольцо	1
9	0482409	Грязесъёмное кольцо	1
10	4094900	Уплотнительное кольцо	1
11	0482410	Опорное кольцо	1
12	0482411	Болт с внутренним шестигранником	12
13	0482412	Проставка	1
14	0482413	Болт	2
15	0482414	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0482415	Опорное кольцо	2
18	0482416	Кольцо	2
19	0482417	Кольцо	2
20	0482418	Регулировочная шайба	1
21	0482419	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
37	J75481	Пресс-маслёнка	2
38	0482424	Грязесъёмное кольцо	2
39	0482425	Грязесъёмное кольцо	2
56	0309312	Соединение	1
57	0482420	Трубка	1
58	4104498	Уплотнительное кольцо	2
59	M341032	Болт с внутренним шестигранником	8
60	0482421	Лента	1
61	0482422	Лента	1
62	0482423	Болт	2
63	0323103	Шайба	2
64	0309021	Хомут трубки	1
65	0309022	Болт	1
66	0208516	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
