Передний трубопроводы (1-2) — HITACHI RX2000-2

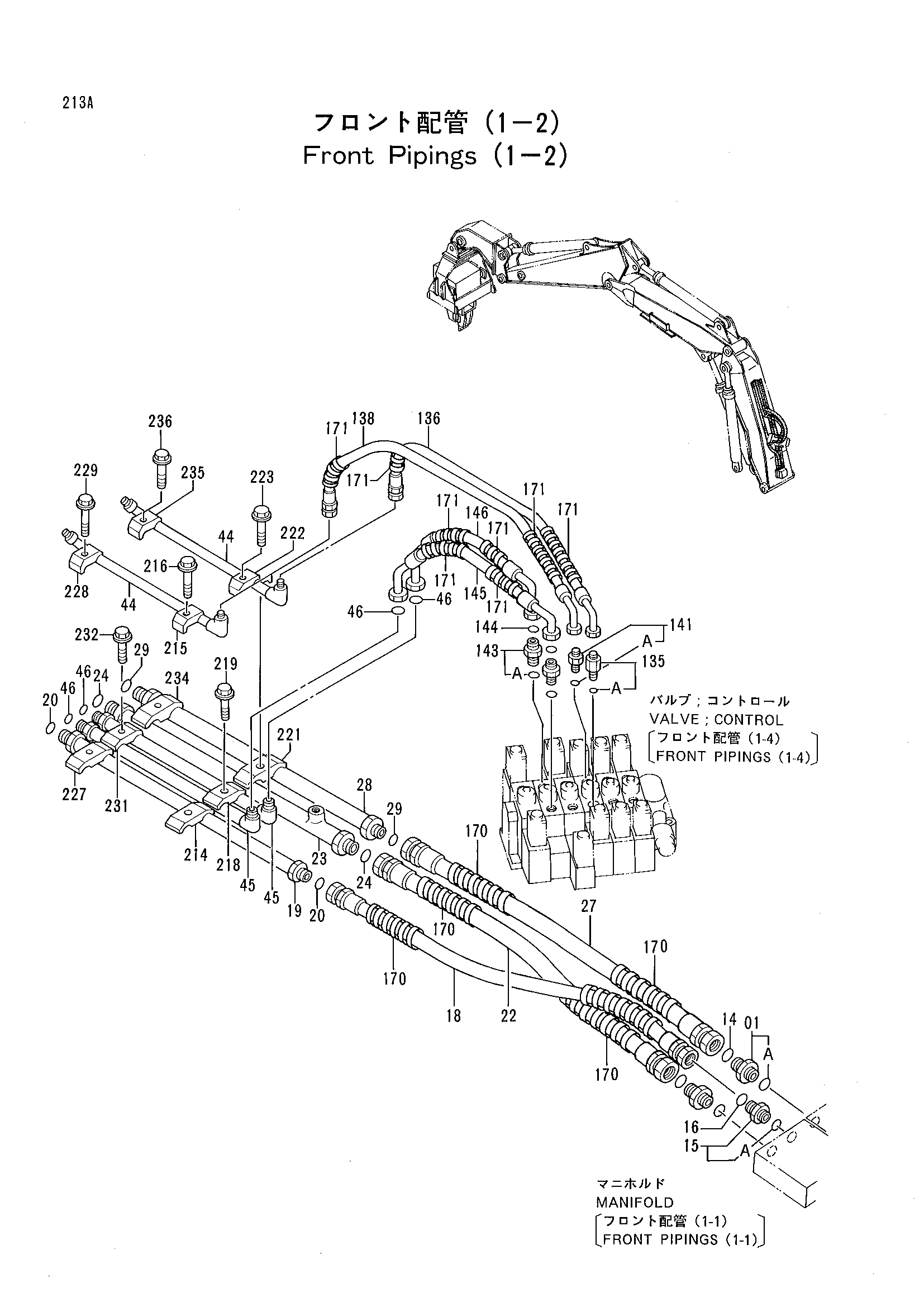

Заводская схема «Передний трубопроводы (1-2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189601 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4189619 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 1 |
| 18 | 4187390 | Шланг | 1 |
| 19 | 9738580 | Трубка | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4188943 | Шланг | 1 |
| 23 | 9738582 | Трубка | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 2 |
| 27 | 4188943 | Шланг | 1 |
| 28 | 9738581 | Трубка | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 44 | 9738598 | Трубка | 2 |
| 45 | 9738527 | Трубка | 2 |
| 46 | 4138938 | Уплотнительное кольцо | 4 |
| 135 | 4276967 | Адаптер | 1 |
| 135A | 4506418 | Уплотнительное кольцо | 1 |
| 136 | 4307363 | Шланг | 1 |
| 138 | 4261544 | Шланг | 1 |
| 141 | 4200469 | Адаптер | 1 |
| 141A | 4506418 | Уплотнительное кольцо | 1 |
| 143 | 4189602 | Адаптер | 2 |
| 143A | 4506418 | Уплотнительное кольцо | 1 |
| 144 | 4138938 | Уплотнительное кольцо | 2 |
| 145 | 4292993 | Шланг | 1 |
| 146 | 4293017 | Шланг | 1 |
| 170 | 4044420 | Защитный кожух | 19 |
| 171 | 4133527 | Защитный кожух | 6 |
| 214 | 4189859 | Хомут трубки | 1 |
| 215 | 4190124 | Хомут трубки | 1 |
| 216 | J011285 | Болт с шайбой | 1 |
| 218 | 4189858 | Хомут трубки | 1 |
| 219 | J011255 | Болт с шайбой | 1 |
| 221 | 4189860 | Хомут трубки | 1 |
| 222 | 4190124 | Хомут трубки | 1 |
| 223 | J011290 | Болт с шайбой | 1 |
| 227 | 4189859 | Хомут трубки | 1 |
| 228 | 4190124 | Хомут трубки | 1 |
| 229 | J011285 | Болт с шайбой | 1 |
| 231 | 4189858 | Хомут трубки | 1 |
| 232 | J011255 | Болт с шайбой | 1 |
| 234 | 4189860 | Хомут трубки | 1 |
| 235 | 4190124 | Хомут трубки | 1 |
| 236 | J011290 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
