Кондиционер (2) — HITACHI RX2000-2

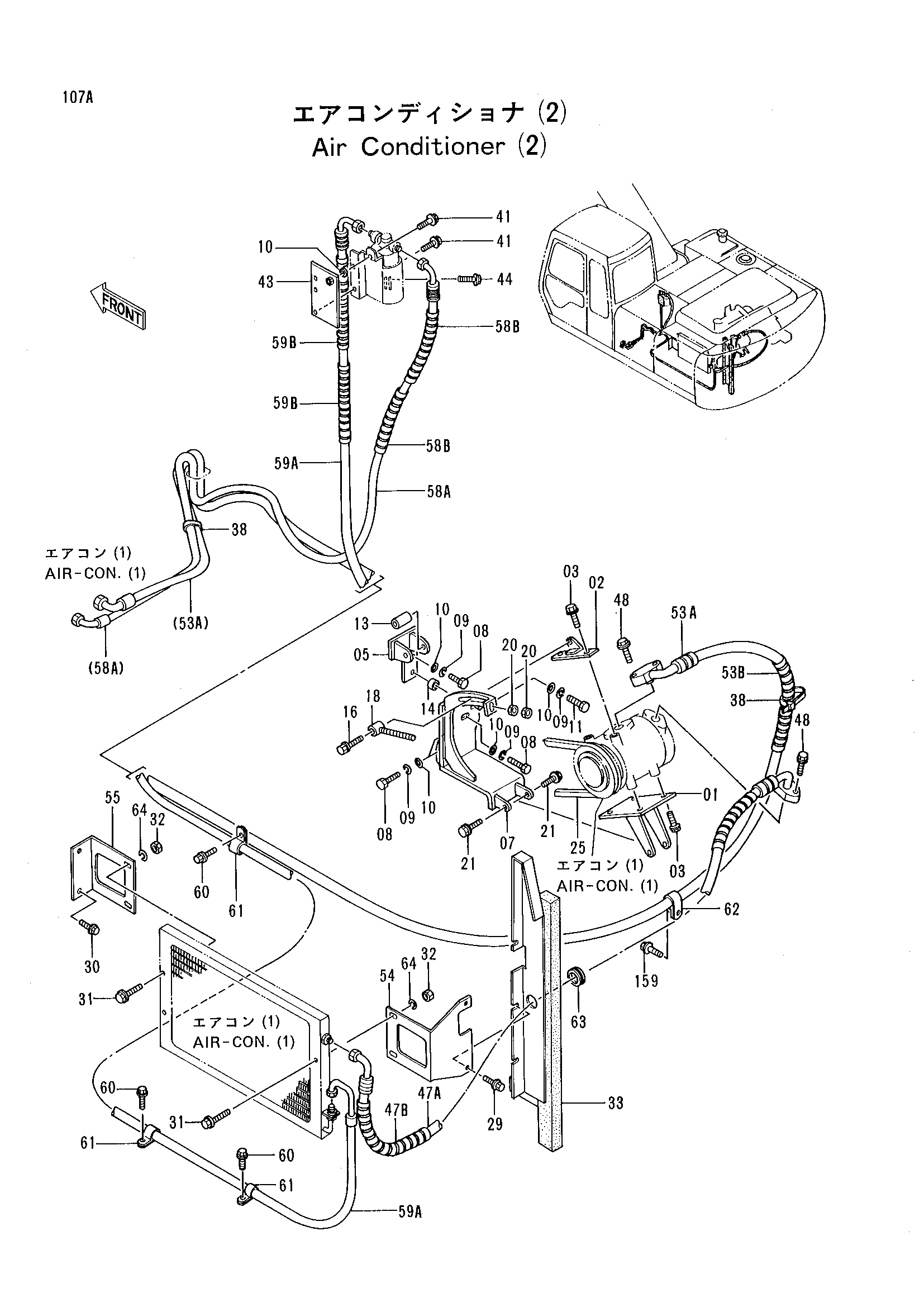

Заводская схема «Кондиционер (2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9735694 | Кронштейн | 1 |
| 02 | 9735693 | Кронштейн | 1 |
| 03 | J011022 | Болт с шайбой | 6 |
| 05 | 8007369 | Кронштейн | 1 |
| 07 | 7023441 | Кронштейн | 1 |
| 08 | M111025 | Болт | 5 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | A590110 | Плоская шайба | 7 |
| 11 | M111050 | Болт | 1 |
| 13 | 4056922 | Проставка | 1 |
| 14 | 4056921 | Проставка | 1 |
| 16 | J010840 | Болт с шайбой | 1 |
| 18 | 9800676 | Болт | 1 |
| 20 | J952010 | Гайка | 2 |
| 21 | J010825 | Болт с шайбой | 2 |
| 25 | 4257130 | Ремень V | 1 |
| 29 | J020820 | Болт с шайбой | 1 |
| 30 | J021020 | Болт с шайбой | 2 |
| 31 | J020640 | Болт с шайбой | 4 |
| 32 | M500605 | Гайка | 4 |
| 33 | 8052504 | Крышка | 1 |
| 38 | 4055312 | Ленточный зажим | 10 |
| 41 | J010820 | Болт с шайбой | 3 |
| 43 | 9738130 | Кронштейн | 1 |
| 44 | J010620 | Болт с шайбой | 2 |
| 47A | 4264404 | Шланг радиатора | 1 |
| 47B | 4044420 | Защитный кожух | 2 |
| 48 | J010830 | Болт с шайбой | 4 |
| 53A | 4264406 | Шланг радиатора | 1 |
| 53B | 4044420 | Защитный кожух | 1 |
| 54 | 4264679 | Кронштейн | 1 |
| 55 | 4264680 | Кронштейн | 1 |
| 58A | 4288299 | Шланг радиатора | 1 |
| 58B | 4133527 | Защитный кожух | 2 |
| 59A | 4288298 | Шланг радиатора | 1 |
| 59B | 4133527 | Защитный кожух | 2 |
| 60 | J011020 | Болт с шайбой | 3 |
| 61 | 4190273 | Зажим | 3 |
| 62 | 4192035 | Зажим | 1 |
| 63 | 4188367 | Резиновая втулка | 1 |
| 64 | A590106 | Плоская шайба | 4 |
| 159 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
