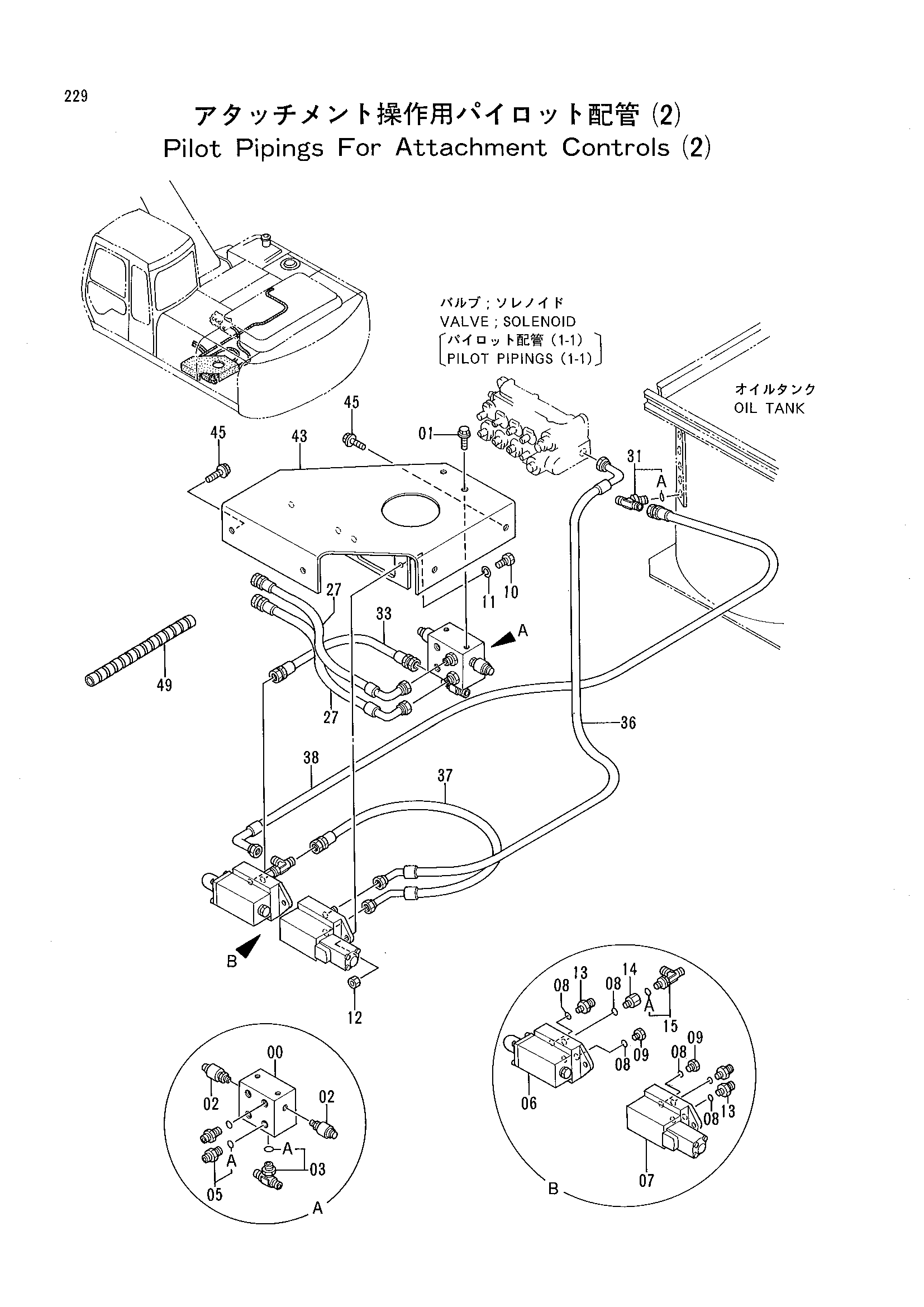

Пилотный трубопроводы для навесное оборудование органы управления (2) — HITACHI RX2000-2
Заводская схема «Пилотный трубопроводы для навесное оборудование органы управления (2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254613 | Челночный клапан | 1 |
| 01 | J020816 | Болт с шайбой | 2 |
| 02 | 4254563 | Выключатель давление | 2 |
| 03 | 4208473 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4309786 | Блок клапанов | 1 |
| 07 | 4216838 | Клапан SOL. | 1 |
| 08 | 4506420 | Уплотнительное кольцо | 6 |
| 09 | 4074727 | Пробка | 2 |
| 10 | M200516 | Болт | 4 |
| 11 | A590905 | Пружинная шайба | 4 |
| 12 | M500504 | Гайка | 4 |
| 13 | 4227796 | Адаптер | 3 |
| 14 | 4219192 | Адаптер | 1 |
| 15 | 4225403 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4234321 | Шланг | 2 |
| 31 | 4208472 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4224451 | Шланг | 1 |
| 36 | 4293935 | Шланг | 1 |
| 37 | 4293936 | Шланг | 1 |
| 38 | 4292439 | Шланг | 1 |
| 43 | 7026659 | Кронштейн | 1 |
| 45 | J011020 | Болт с шайбой | 4 |
| 49 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
