Лебёдка трубопроводы — HITACHI RX2000-2

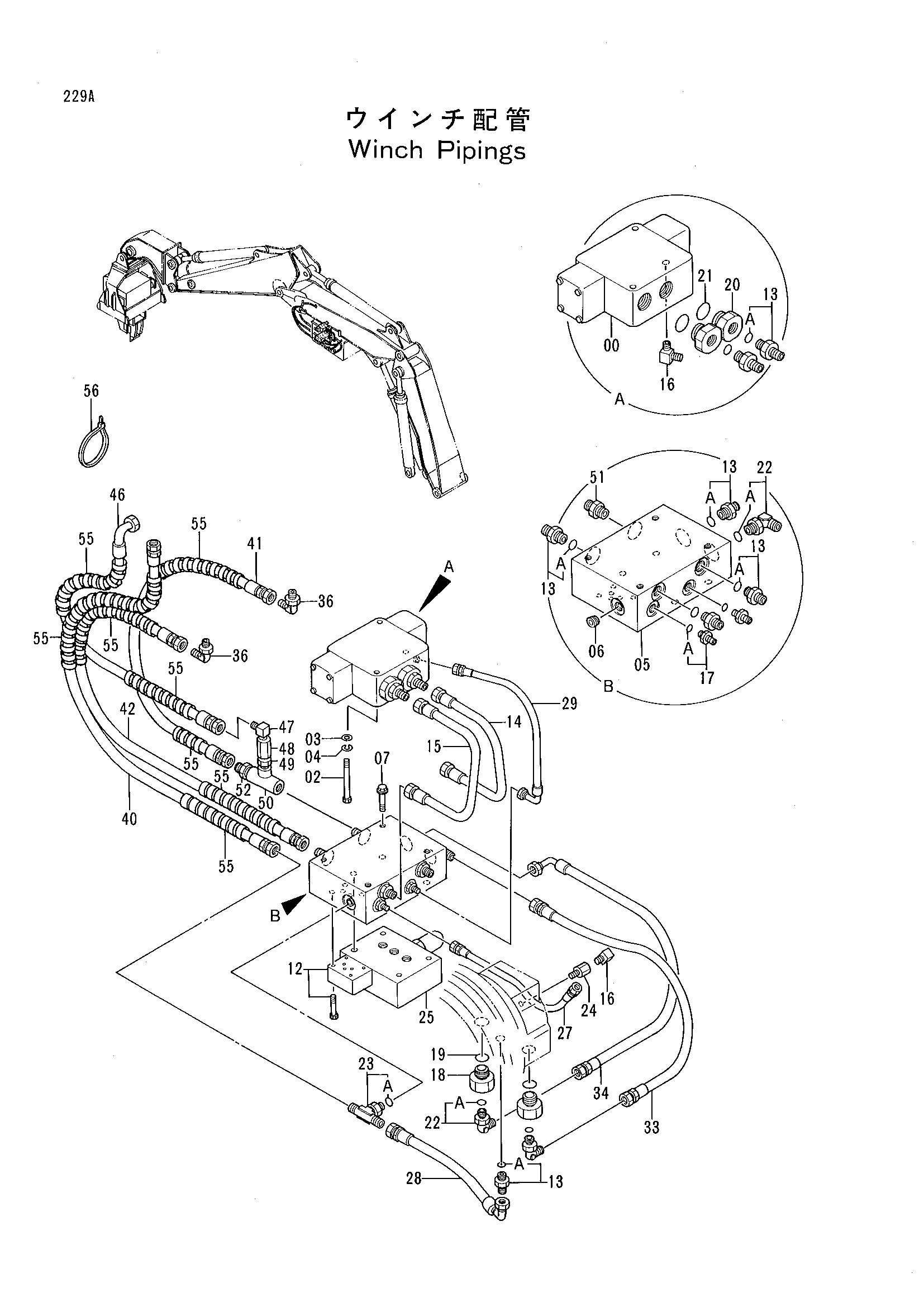

Заводская схема «Лебёдка трубопроводы» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4240490 | Клапан | 1 |
| 02 | J900880 | Болт | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | 2030359 | Блок | 1 |
| 06 | 4260857 | Тхроттле | 1 |
| 07 | J021030 | Болт с шайбой | 4 |
| 12 | 4260373 | Челночный клапан | 1 |
| 13 | 4200466 | Адаптер | 7 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9736781 | Трубка | 1 |
| 15 | 9735295 | Трубка | 1 |
| 16 | 4154656 | Угловой штуцер | 2 |
| 17 | 4200465 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4240493 | Адаптер | 2 |
| 19 | 4506424 | Уплотнительное кольцо | 2 |
| 20 | 4260376 | Адптер S | 2 |
| 21 | A811030 | Уплотнительное кольцо | 2 |
| 22 | 4154671 | Угловой штуцер | 3 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4208472 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4015427 | Адаптер | 1 |
| 25 | 4293830 | Тормозной клапан | 1 |
| 27 | 4260618 | Шланг | 1 |
| 28 | 4260621 | Шланг | 1 |
| 29 | 4260619 | Шланг | 1 |
| 33 | 4260620 | Шланг | 1 |
| 34 | 4260617 | Шланг | 1 |
| 36 | 4154671 | Угловой штуцер | 2 |
| 40 | 4269843 | Шланг | 1 |
| 41 | 4299139 | Шланг | 1 |
| 42 | 4234392 | Шланг | 1 |
| 46 | 4309438 | Шланг | 1 |
| 47 | 4154657 | Угловой штуцер | 1 |
| 48 | 4150534 | Обратный клапан | 1 |
| 49 | 94-1702 | Адаптер | 1 |
| 50 | 94-0661 | Тройник | 1 |
| 51 | 4215650 | Адаптер | 1 |
| 52 | 4229648 | Адаптер | 1 |
| 55 | 4133527 | Защитный кожух | 8 |
| 56 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
