Масляный радиатор трубопроводы (4) — HITACHI RX2000-2

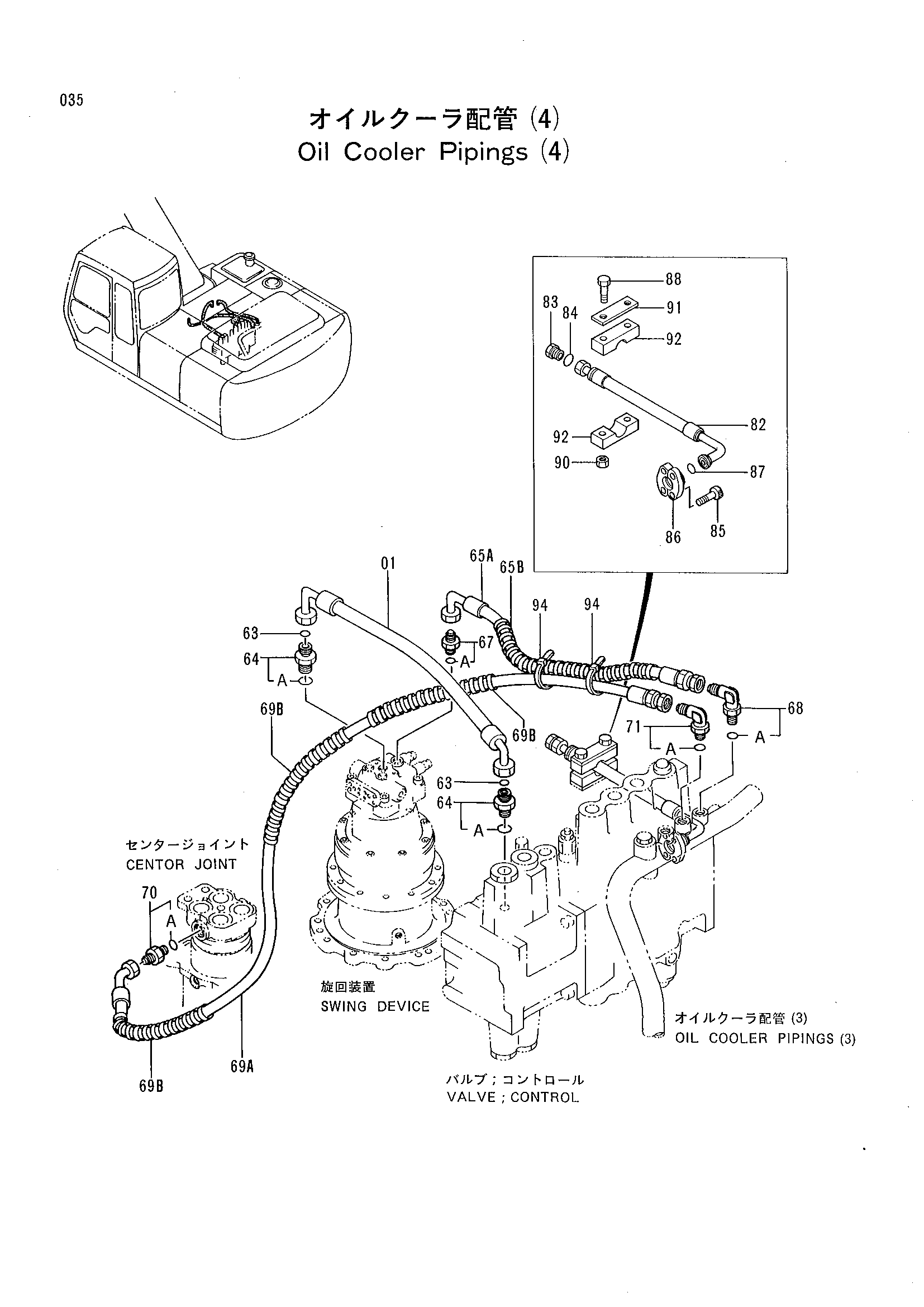

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269310 | Шланг | 1 |
| 63 | 4187308 | Уплотнительное кольцо | 2 |
| 64 | 4189619 | Адаптер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 65A | 4277867 | Нейлоновый шланг | 1 |
| 65B | 4133527 | Защитный кожух | 1 |
| 67 | 4200466 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69A | 4278813 | Нейлоновый шланг | 1 |
| 69B | 4044420 | Защитный кожух | 3 |
| 70 | 4221290 | Адаптер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4219345 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4288791 | Шланг | 1 |
| 83 | 4209823 | Пробка | 1 |
| 84 | 4187308 | Уплотнительное кольцо | 1 |
| 85 | M341036 | Болт с внутренним шестигранником | 4 |
| 86 | 4506459 | Разъёмный фланец | 2 |
| 87 | 971489 | Уплотнительное кольцо | 1 |
| 88 | J901090 | Болт | 2 |
| 90 | J950010 | Гайка | 2 |
| 91 | 4195494 | Пластина | 1 |
| 92 | 4288510 | Хомут | 2 |
| 94 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
