Третий гидроцилиндр рукояти — HITACHI RX2000-2

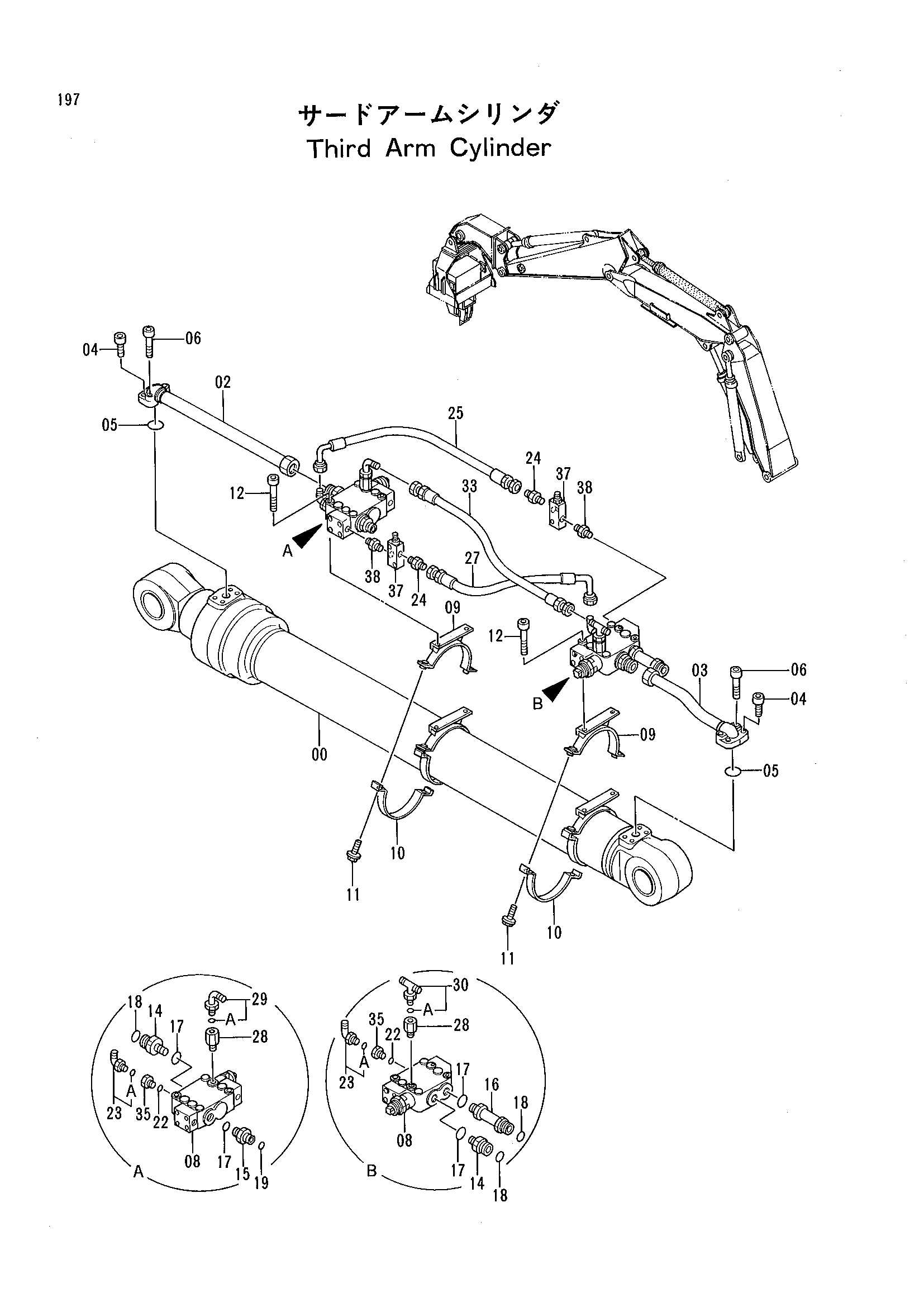

Заводская схема «Третий гидроцилиндр рукояти» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109853 | Третий гидроцилиндр рукояти | 1 | |
| 00 | 4291786 | Гидроцилиндр рукояти | 1 |
| 02 | 8053159 | Трубка | 1 |
| 03 | 8053160 | Трубка | 1 |
| 04 | M341245 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 06 | M341280 | Болт с внутренним шестигранником | 4 |
| 08 | 4291822 | Клапан | 2 |
| 09 | 8053162 | Хомут | 4 |
| 10 | 3043349 | Хомут | 4 |
| 11 | J011030 | Болт с шайбой | 8 |
| 12 | M340880 | Болт с внутренним шестигранником | 4 |
| 14 | 4292825 | Адаптер | 2 |
| 15 | 4235616 | Адаптер | 1 |
| 16 | 4292826 | Адаптер | 1 |
| 17 | A811030 | Уплотнительное кольцо | 4 |
| 18 | 4187328 | Уплотнительное кольцо | 3 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | A811030 | Уплотнительное кольцо | 2 |
| 23 | 4154671 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4215648 | Адаптер | 2 |
| 25 | 4293016 | Шланг | 1 |
| 27 | 4284961 | Шланг | 1 |
| 28 | 4292824 | Адаптер | 2 |
| 29 | 4154671 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4208472 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4269837 | Шланг | 1 |
| 35 | 4260376 | Адптер S | 2 |
| 37 | 4305301 | Клапан тхроттле | 2 |
| 38 | 94-1701 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
