Механизм поворота — HITACHI RX2000-2

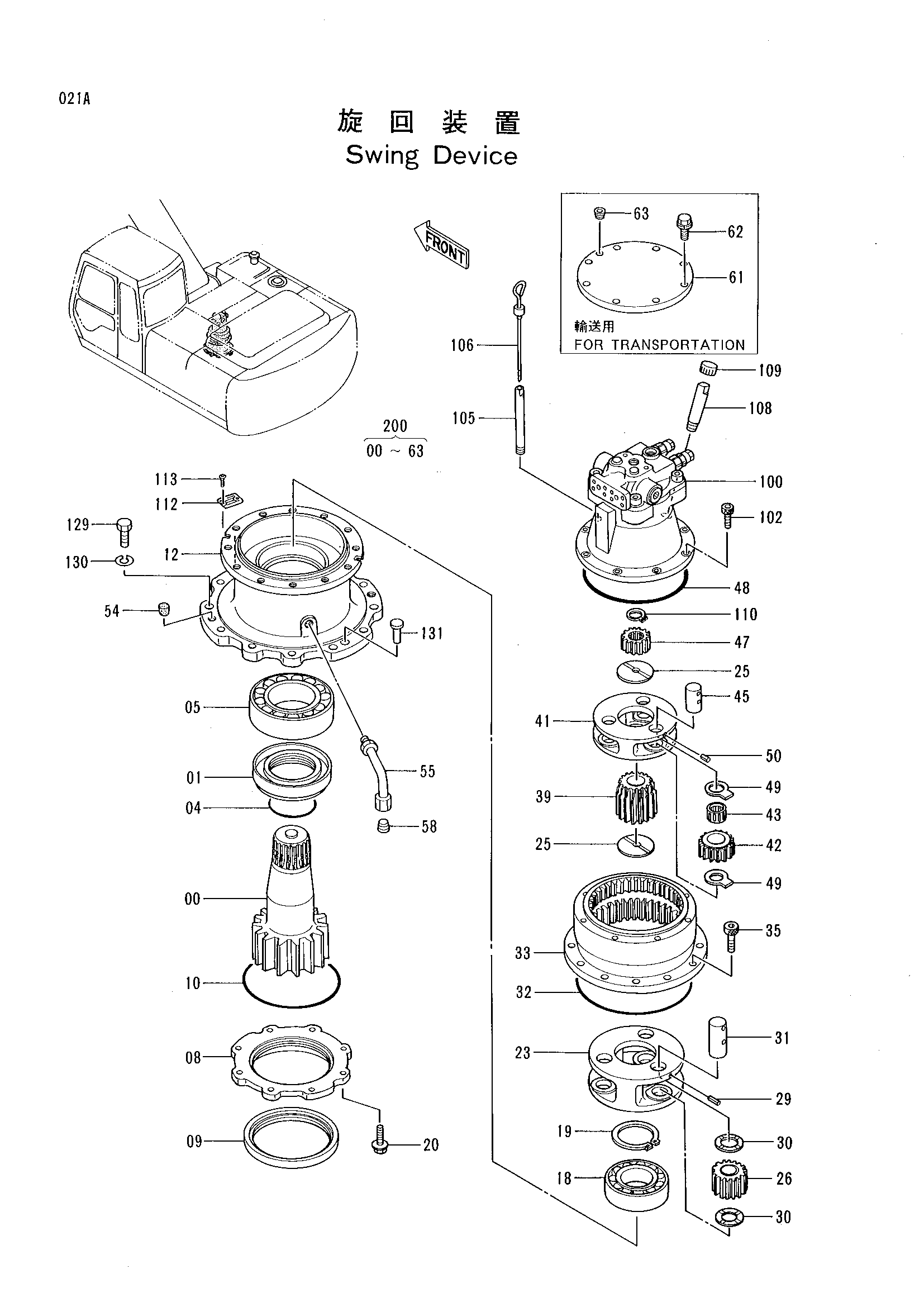

Заводская схема «Механизм поворота» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2027494	Вал проп.	1
01	3045362	Втулка	1
04	A811120	Уплотнительное кольцо	1
05	4281798	Подшипник. спх.рол.	1
08	3060672	Крышка	1
09	4246275	Масляное уплотнение	1
10	4210325	Уплотнительное кольцо	1
12	1017262	Корпус	1
18	944690	Роликовый подшипник	1
19	991352	Стопорное кольцо	1
20	J011240	Болт с шайбой	8
23	1015928	Водило	1
25	4176073	Упорная пластина	2
26	9732075	Планетарная шестерня	3
29	4513294	Пружинный штифт	3
30	4266933	Упорная пластина	6
31	4271414	Палец	3
32	4247590	Уплотнительное кольцо	1
33	1013942	Коронная шестерня	1
35	M341650	Болт с внутренним шестигранником	12
39	3045364	Солнечная шестерня	1
41	1013943	Водило	1
42	3047266	Планетарная шестерня	3
43	4183108	Игольчатый подшипник	3
45	4246249	Палец	3
47	3047264	Солнечная шестерня	1
48	4245190	Уплотнительное кольцо	1
49	4269481	Упорная пластина	6
50	4144020	Пружинный штифт	3
54	425176	Пробка	2
55	8050212	Трубка	1
58	94-2013	Пробка	1
61	8053414	Крышка	1
62	J011250	Болт с шайбой	8
63	94-2011	Пробка	1
100	4247870	Гидромотор	1
102	M341228	Болт с внутренним шестигранником	8
105	4264452	Трубка	1
106	3053451	Указатель уровня	1
108	4262343	Трубка	1
109	4298572	Колпачок	1
110	991342	Стопорное кольцо	1
112	3053093	Информационная табличка	1
113	M492564	Приводной винт	2
129	J932060	Болт	12
130	4018545	Шайба	12
131	4080398	Установочный штифт	2
200	9111266	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
