Направляющая канатный блок (B) — HITACHI RX2000-2

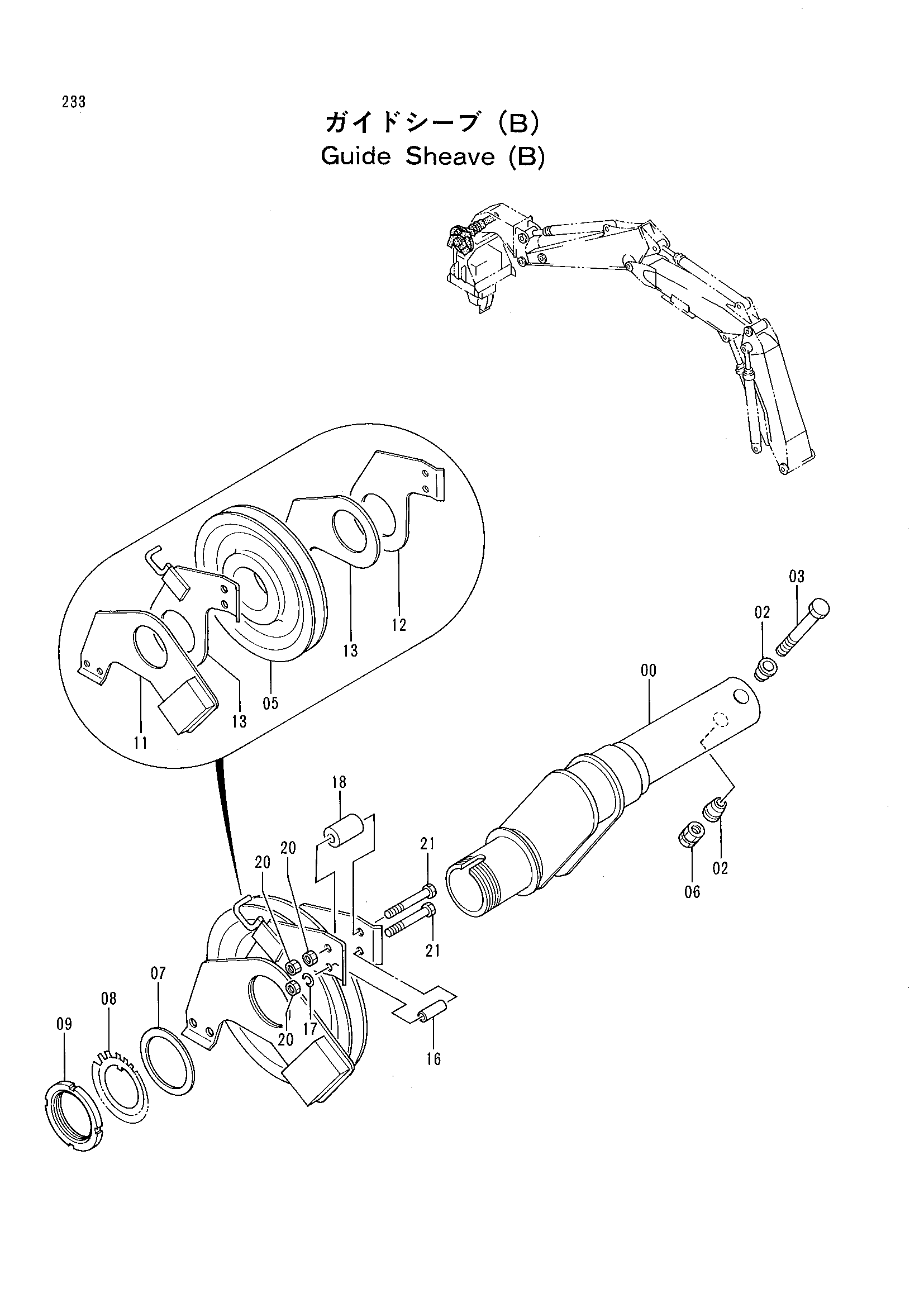

Заводская схема «Направляющая канатный блок (B)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9137703 | Направляющая канатный блок | 1 | |
| 00 | 8052916 | Кронштейн | 1 |
| 02 | 4273172 | Втулка | 2 |
| 03 | J901618 | Болт | 1 |
| 05 | 4265544 | Канатный блок | 1 |
| 06 | J950016 | Гайка | 2 |
| 07 | 4273173 | Проставка | 1 |
| 08 | 455013 | Шайба подшипник. | 1 |
| 09 | 455004 | Гайка подшипник. | 1 |
| 11 | 9743805 | Направляющая каната | 1 |
| 12 | 4343819 | Направляющая каната | 1 |
| 13 | 9743804 | Направляющая каната | 2 |
| 16 | 4282400 | Проставка | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | 4265545 | Каток направляющая | 2 |
| 20 | J950016 | Гайка | 6 |
| 21 | J901605 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
