Лебёдка — HITACHI RX2000-2

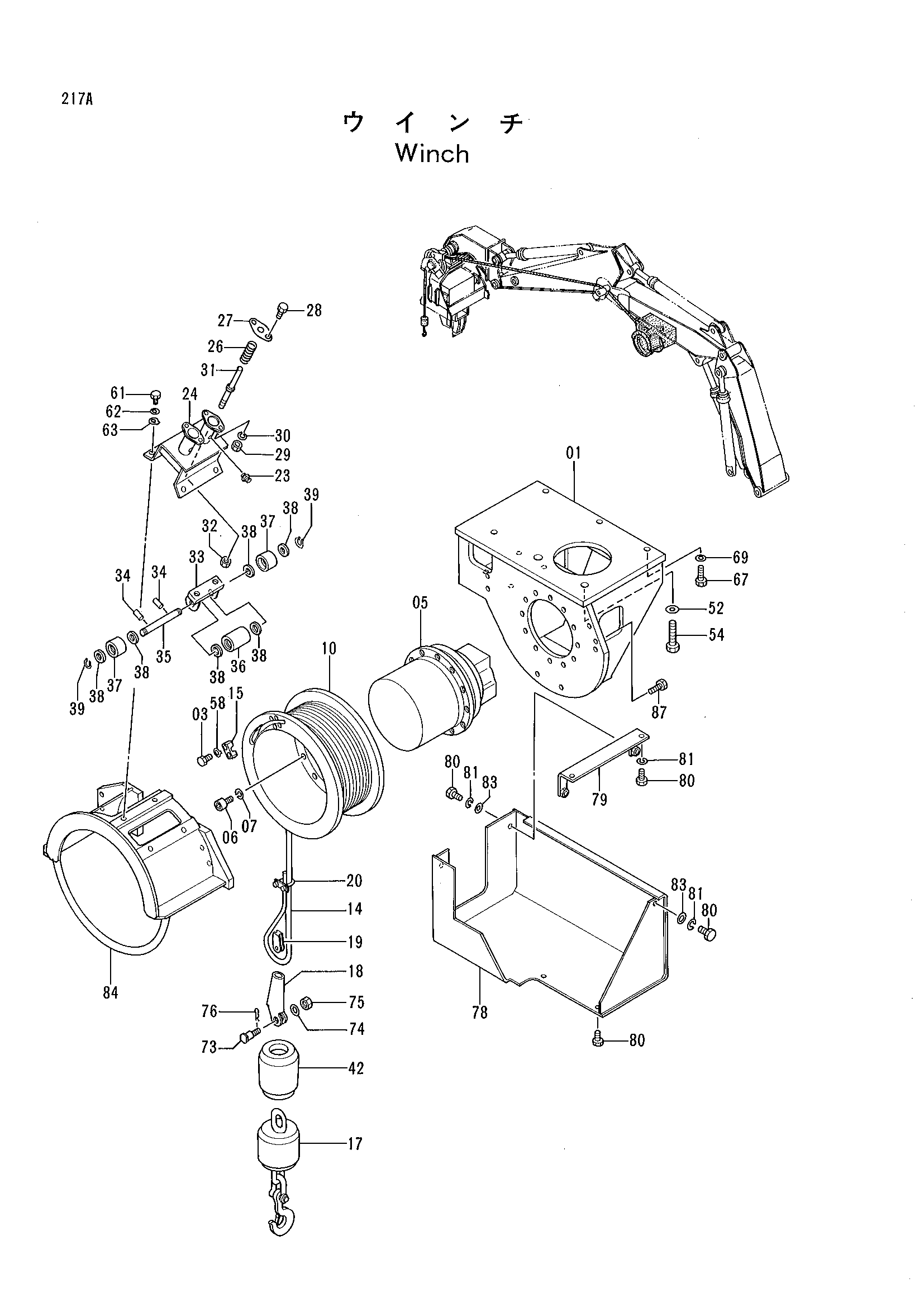

Заводская схема «Лебёдка» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7023270 | Кронштейн | 1 |
| 03 | J900835 | Болт | 4 |
| 05 | 4240489 | Гидромотор | 1 |
| 06 | M341440 | Болт с внутренним шестигранником | 24 |
| 07 | A590914 | Пружинная шайба | 24 |
| 10 | 8053457 | Барабан | 1 |
| 14 | 4240356 | Канат провод | 1 |
| 15 | 4240355 | Ограничитель | 2 |
| 17 | 4216774 | Крюк | 1 |
| 18 | 8914638 | Разъём канат | 1 |
| 19 | 4903816 | Ведге | 1 |
| 20 | 94-2903 | Зажим провод | 1 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 7020815 | Опора | 1 |
| 26 | 412831 | Пружина сжатия | 2 |
| 27 | 4218986 | Пластина | 2 |
| 28 | J901030 | Болт | 4 |
| 29 | J950010 | Гайка | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | 4224910 | Шток | 2 |
| 32 | J951020 | Гайка | 2 |
| 33 | 9730472 | Кронштейн | 1 |
| 34 | 4144009 | Пружинный штифт | 4 |
| 35 | 4218989 | Палец | 1 |
| 36 | 4218988 | Ролик | 1 |
| 37 | 4240532 | Ролик | 2 |
| 38 | 4162940 | Шариковый подшипник | 6 |
| 39 | 991340 | Стопорное кольцо | 2 |
| 42 | 4240678 | Колпачок | 1 |
| 52 | 4018545 | Шайба | 2 |
| 54 | J932080 | Болт | 2 |
| 58 | A590408 | Шайба тонгуед | 4 |
| 61 | J901025 | Болт | 4 |
| 62 | J217083 | Шайба | 4 |
| 63 | A590410 | Шайба тонгуед | 4 |
| 67 | J931645 | Болт | 4 |
| 69 | 4114405 | Шайба | 4 |
| 73 | 4286591 | Палец | 1 |
| 74 | A590116 | Плоская шайба | 1 |
| 75 | J950016 | Гайка | 1 |
| 76 | A764028 | Шплинт | 1 |
| 78 | 7025636 | Крышка | 1 |
| 79 | 9738652 | Кронштейн | 1 |
| 80 | J901025 | Болт | 7 |
| 81 | A590910 | Пружинная шайба | 5 |
| 83 | A590110 | Плоская шайба | 3 |
| 84 | 8053467 | Крышка | 1 |
| 87 | J901040 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
