Управление блок — HITACHI RX2000-2

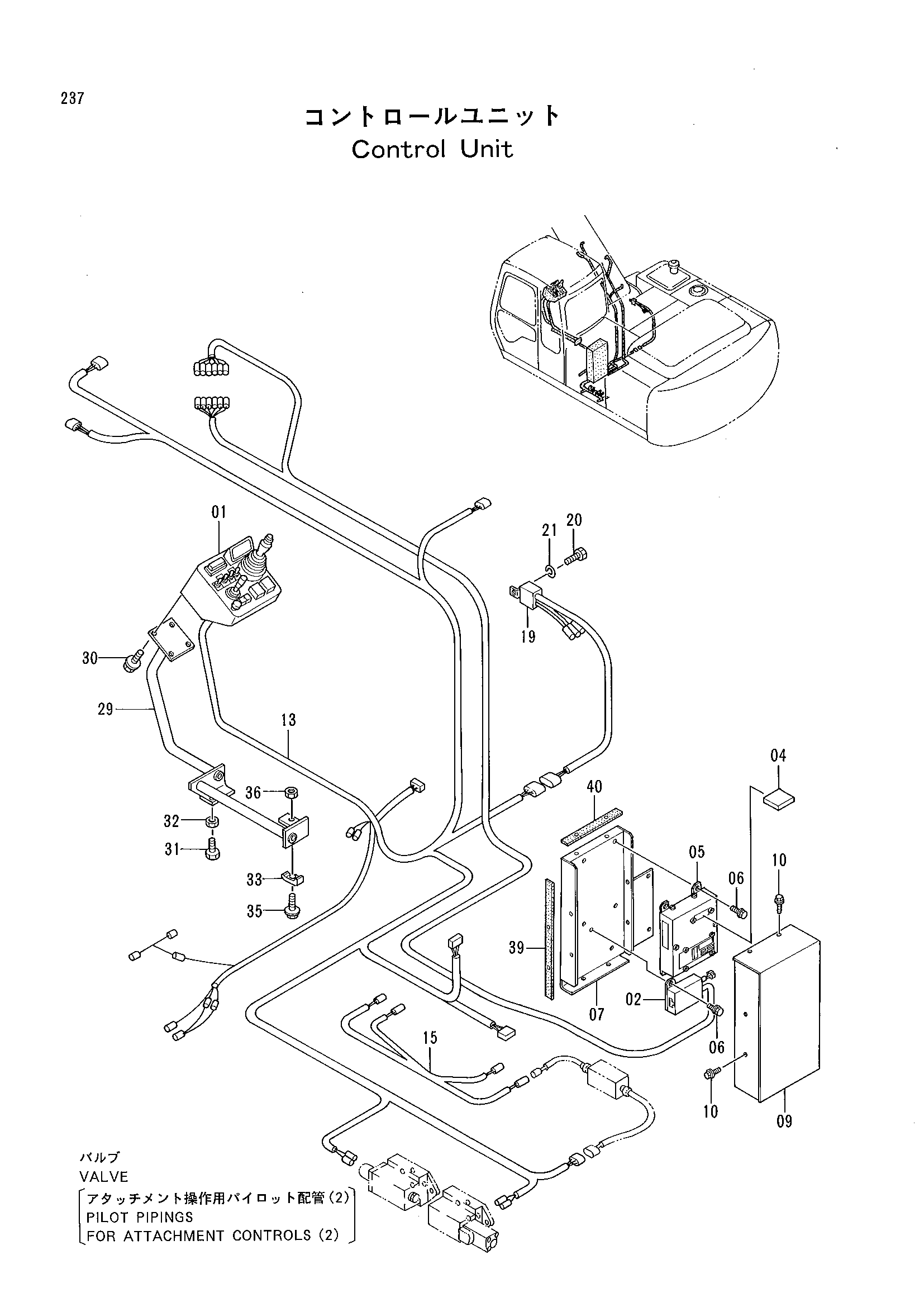

Заводская схема «Управление блок» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9119469 | Короб выключатель | 1 |
| 02 | 4283649 | Короб реле | 1 |
| 04 | 9111268 | Блок PCB | 1 |
| 05 | 9105995 | Контроллер | 1 |
| 06 | J011025 | Болт с шайбой | 6 |
| 07 | 7025533 | Кронштейн | 1 |
| 09 | 8052980 | Крышка | 1 |
| 10 | J011020 | Болт с шайбой | 6 |
| 13 | 1017828 | Жгут проводов | 1 |
| 15 | 4294677 | Жгут проводов | 1 |
| 19 | 4292545 | Короб клемма | 1 |
| 20 | J901014 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 29 | 7025751 | Стойка | 1 |
| 30 | J011016 | Болт с шайбой | 4 |
| 31 | J901035 | Болт | 1 |
| 32 | J950010 | Гайка | 1 |
| 33 | 4190125 | Хомут трубки | 1 |
| 35 | J011055 | Болт с шайбой | 1 |
| 36 | J950010 | Гайка | 1 |
| 39 | 9740188 | Резиновая прокладка | 2 |
| 40 | 9740189 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
