Пилотный трубопроводы для навесное оборудование органы управления (1) — HITACHI RX2000-2

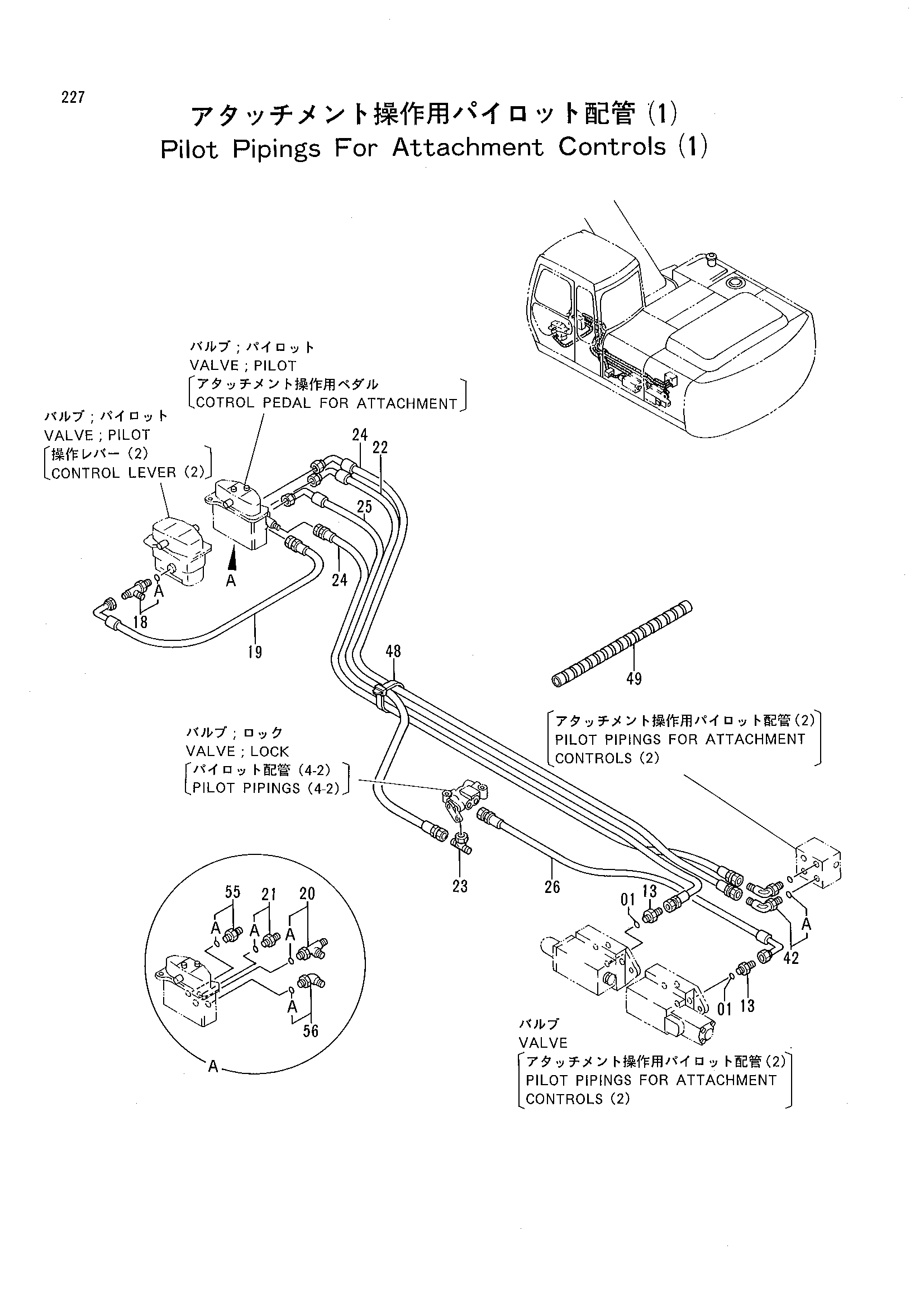

Заводская схема «Пилотный трубопроводы для навесное оборудование органы управления (1)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4506420 | Уплотнительное кольцо | 2 |
| 13 | 4227796 | Адаптер | 2 |
| 18 | 4207300 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4218001 | Нейлоновый шланг | 1 |
| 20 | 4207300 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4210340 | Нейлоновый шланг | 1 |
| 23 | 4226236 | Соединительный штуцер | 1 |
| 24 | 4241310 | Шланг | 2 |
| 25 | 4292439 | Шланг | 1 |
| 26 | 4251926 | Шланг | 1 |
| 42 | 4154671 | Угловой штуцер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4121859 | Ленточный зажим | 10 |
| 49 | 4044420 | Защитный кожух | 2 |
| 55 | 4209931 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4154670 | Угловой штуцер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
