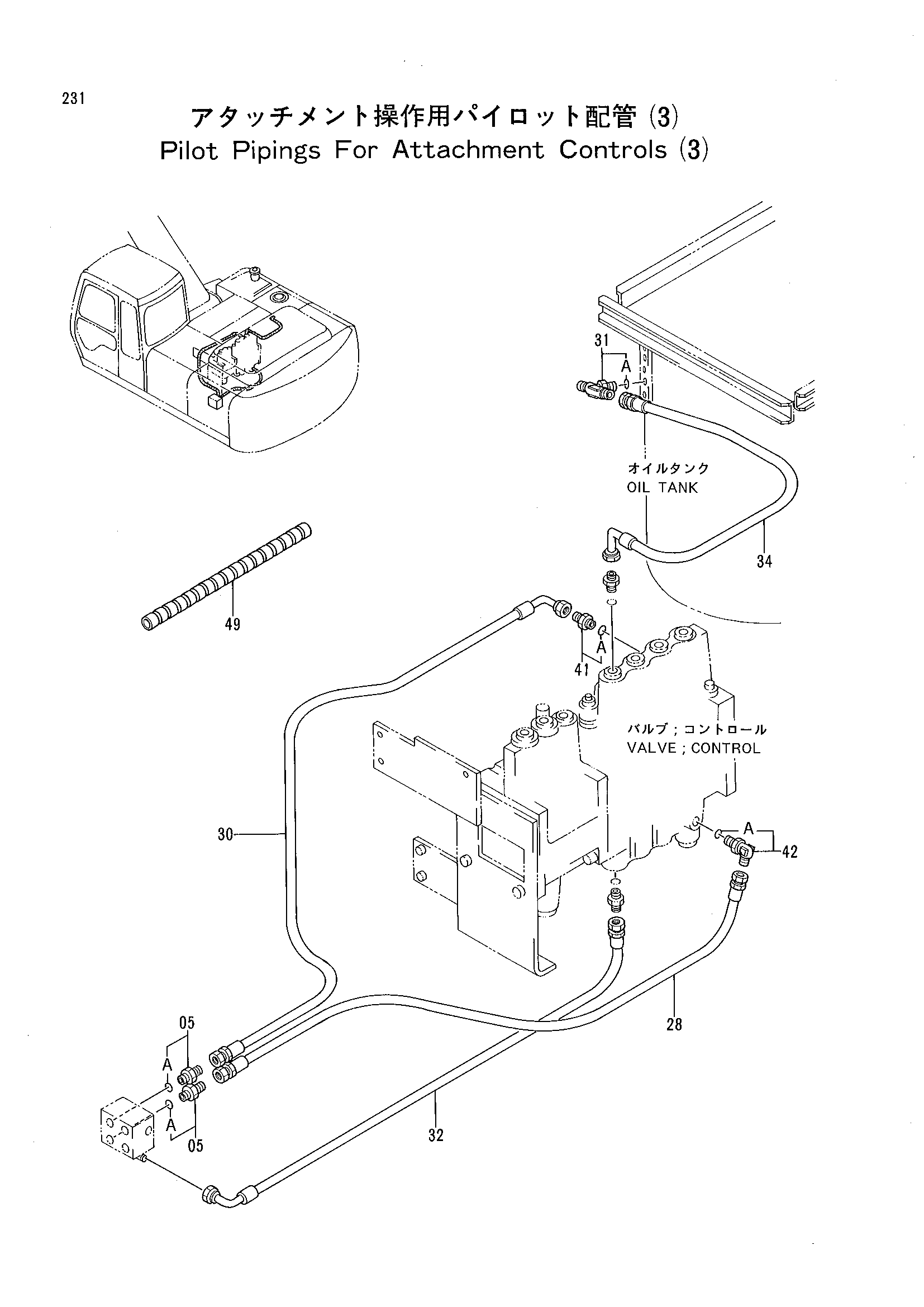

Пилотный трубопроводы для навесное оборудование органы управления (3) — HITACHI RX2000-2
Заводская схема «Пилотный трубопроводы для навесное оборудование органы управления (3)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4200466 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4258885 | Шланг | 1 |
| 30 | 4293934 | Шланг | 1 |
| 31 | 4208472 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4218430 | Шланг | 1 |
| 34 | 4228754 | Шланг | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4154671 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
