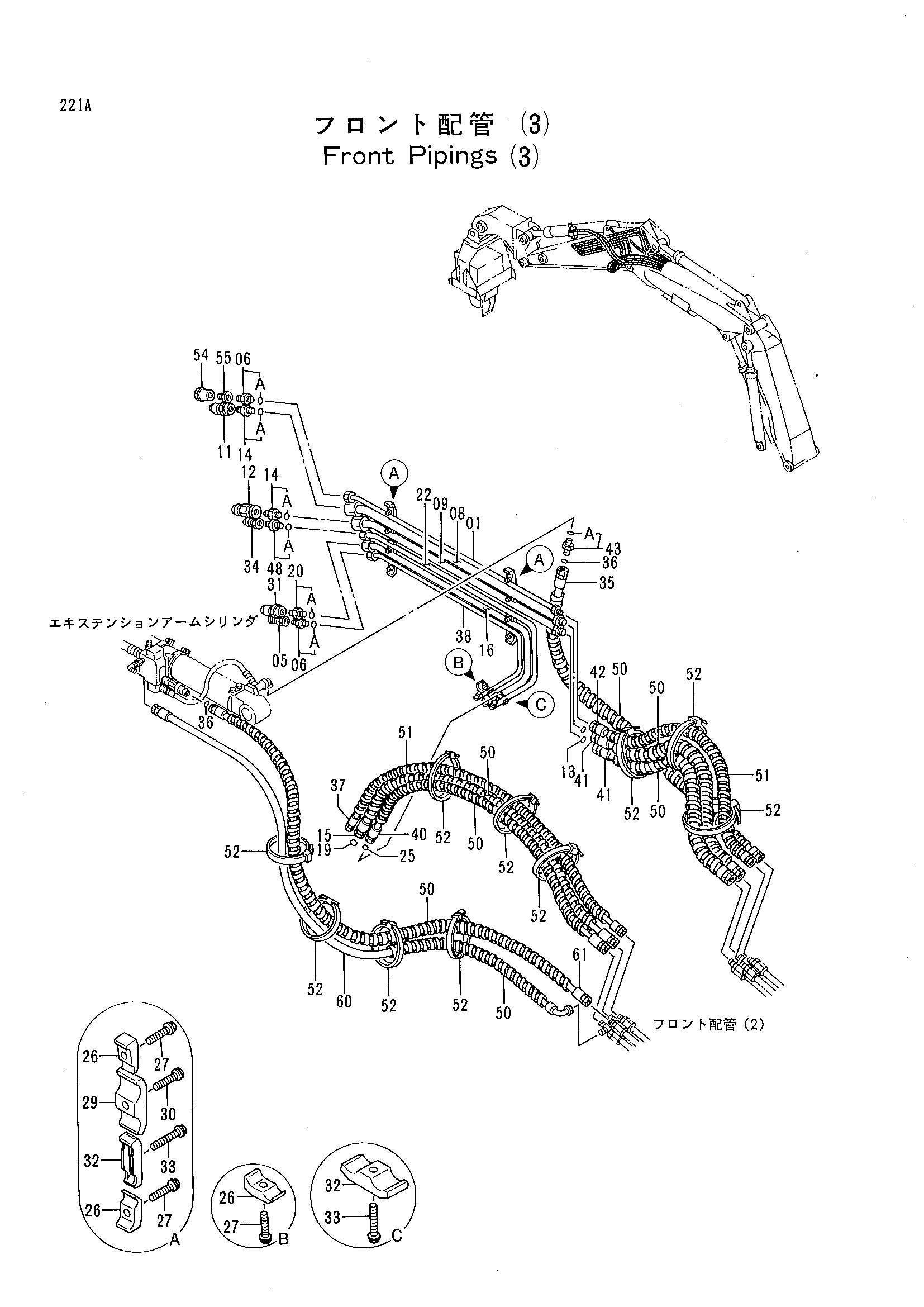

Передний трубопроводы (3) — HITACHI RX2000-2

Заводская схема «Передний трубопроводы (3)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9738592	Трубка	1
05	4022908	Самоуплотняющееся соединение	1
06	4229648	Адаптер	2
06A	4509180	Уплотнительное кольцо	1
08	9738593	Трубка	1
09	9738594	Трубка	1
11	4251231	Самоуплотняющееся соединение	1
12	4251230	Самоуплотняющееся соединение	1
13	4187328	Уплотнительное кольцо	2
14	4184837	Адаптер	2
14A	4506429	Уплотнительное кольцо	1
15	4293007	Шланг	1
16	9738596	Трубка	1
19	4187308	Уплотнительное кольцо	1
20	4208243	Адаптер	1
20A	4506424	Уплотнительное кольцо	1
22	9738595	Трубка	1
25	4187308	Уплотнительное кольцо	1
26	4190124	Хомут трубки	5
27	J011250	Болт с шайбой	5
29	4189860	Хомут трубки	2
30	J011265	Болт с шайбой	2
31	4251233	Самоуплотняющееся соединение	1
32	4141806	Хомут трубки	3
33	J011255	Болт с шайбой	3
34	4033129	Самоуплотняющееся соединение	1
35	4293005	Шланг	1
36	4187308	Уплотнительное кольцо	2
37	4305239	Шланг	1
38	9738648	Трубка	1
40	4304402	Шланг	1
41	4303828	Шланг	2
42	4306087	Шланг	1
43	4188623	Адаптер	1
43A	4506424	Уплотнительное кольцо	1
48	4234652	Адаптер	1
48A	4506418	Уплотнительное кольцо	1
50	4044420	Защитный кожух	33
51	4133527	Защитный кожух	14
52	4055312	Ленточный зажим	10
54	4336317	Самоуплотняющееся соединение	1
55	94-1602	Переходник	1
60	4318813	Шланг	1
61	4311888	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
