Передний трубопроводы (2) — HITACHI RX2000-2

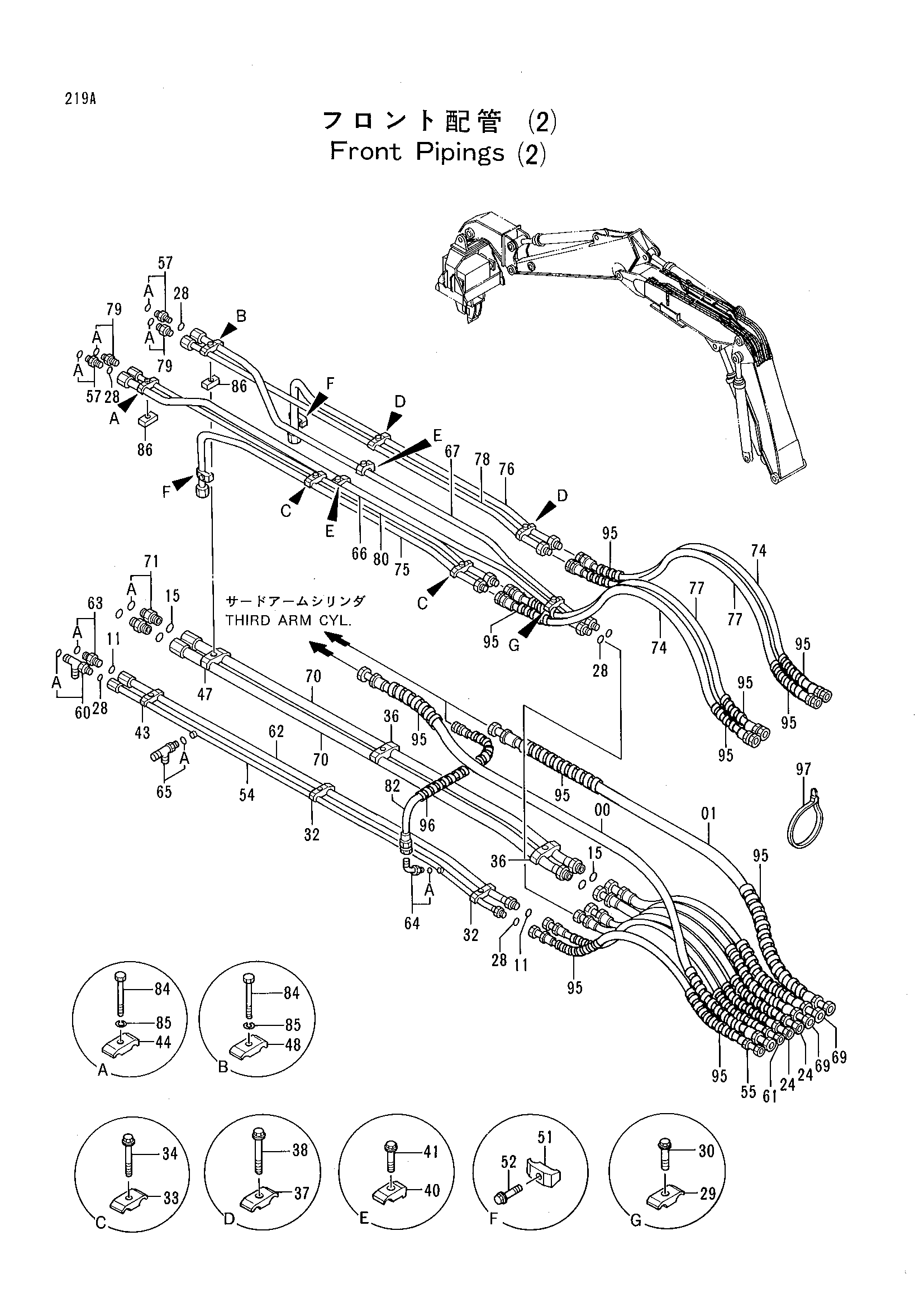

Заводская схема «Передний трубопроводы (2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293001 | Шланг | 1 |
| 01 | 4193866 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 24 | 4223530 | Шланг | 2 |
| 28 | 4138938 | Уплотнительное кольцо | 6 |
| 29 | 4189858 | Хомут трубки | 1 |
| 30 | J011255 | Болт с шайбой | 1 |
| 32 | 4141806 | Хомут трубки | 2 |
| 33 | 4189858 | Хомут трубки | 2 |
| 34 | J011280 | Болт с шайбой | 2 |
| 36 | 4189860 | Хомут трубки | 2 |
| 37 | 4189858 | Хомут трубки | 2 |
| 38 | J011290 | Болт с шайбой | 2 |
| 40 | 4190125 | Хомут трубки | 2 |
| 41 | J011255 | Болт с шайбой | 2 |
| 43 | 4141806 | Хомут трубки | 1 |
| 44 | 4202559 | Хомут трубки | 1 |
| 47 | 4189860 | Хомут трубки | 1 |
| 48 | 4202559 | Хомут трубки | 1 |
| 51 | 4190124 | Хомут трубки | 2 |
| 52 | J011250 | Болт с шайбой | 2 |
| 54 | 9738664 | Трубка | 1 |
| 55 | 4207938 | Шланг | 1 |
| 57 | 4189602 | Адаптер | 2 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4205383 | Тройник | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4304425 | Шланг | 1 |
| 62 | 9738665 | Трубка | 1 |
| 63 | 4189619 | Адаптер | 1 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4154671 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4205363 | Тройник | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 9738659 | Трубка | 1 |
| 67 | 9738660 | Трубка | 1 |
| 69 | 4274770 | Шланг | 2 |
| 70 | 9738662 | Трубка | 2 |
| 71 | 4189535 | Адаптер | 2 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4305236 | Шланг | 2 |
| 75 | 9738661 | Трубка | 1 |
| 76 | 9739704 | Трубка | 1 |
| 77 | 4293012 | Шланг | 2 |
| 78 | 9738663 | Трубка | 1 |
| 79 | 4200466 | Адаптер | 2 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 9740761 | Трубка | 1 |
| 82 | 4269835 | Шланг | 1 |
| 84 | J901202 | Болт | 2 |
| 85 | A590912 | Пружинная шайба | 2 |
| 86 | 4304294 | Пластина | 2 |
| 95 | 4044420 | Защитный кожух | 50 |
| 96 | 4133527 | Защитный кожух | 2 |
| 97 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
