Каталог запчастей HITACHI
Кондиционер (2) — HITACHI RX2000-2

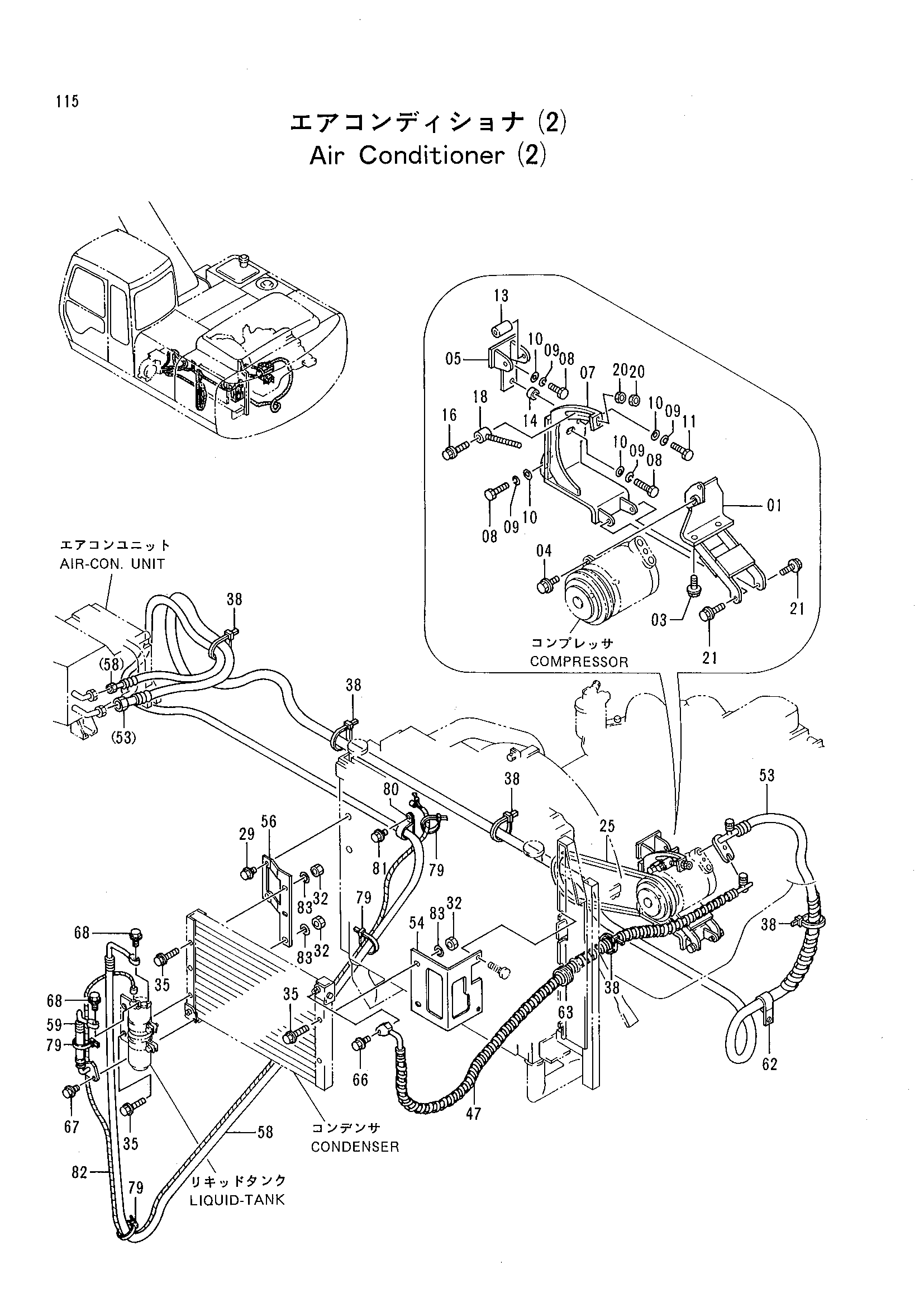

Заводская схема «Кондиционер (2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014249 | Кронштейн | 1 |
| 03 | J021030 | Болт с шайбой | 2 |
| 04 | J021035 | Болт с шайбой | 1 |
| 05 | 8007369 | Кронштейн | 1 |
| 07 | 7027811 | Кронштейн | 1 |
| 08 | M111025 | Болт | 5 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | A590110 | Плоская шайба | 6 |
| 11 | M111050 | Болт | 1 |
| 13 | 4056922 | Проставка | 1 |
| 14 | 4056921 | Проставка | 1 |
| 16 | J020845 | Болт с шайбой | 1 |
| 18 | 9800676 | Болт | 1 |
| 20 | J952010 | Гайка | 2 |
| 21 | J020825 | Болт с шайбой | 2 |
| 25 | 4257130 | Ремень V | 1 |
| 29 | J020820 | Болт с шайбой | 2 |
| 32 | M500807 | Гайка | 5 |
| 35 | J020860 | Болт с шайбой | 5 |
| 38 | 4055312 | Ленточный зажим | 9 |
| 47 | 4323946 | Шланг | 1 |
| 53 | 4323949 | Шланг | 1 |
| 54 | 3069246 | Кронштейн | 1 |
| 56 | 3068377 | Кронштейн | 1 |
| 58 | 4323948 | Шланг | 1 |
| 59 | 4323947 | Шланг | 1 |
| 62 | 4192035 | Зажим | 1 |
| 63 | 4188367 | Резиновая втулка | 1 |
| 66 | J020835 | Болт с шайбой | 1 |
| 67 | J020825 | Болт с шайбой | 1 |
| 68 | J020630 | Болт с шайбой | 2 |
| 79 | 4055311 | Ленточный зажим | 4 |
| 80 | 4190273 | Зажим | 1 |
| 81 | J021020 | Болт с шайбой | 1 |
| 82 | 4338930 | Жгут проводов | 1 |
| 83 | A590108 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
