Передний трубопроводы (3) — HITACHI RX2000-2

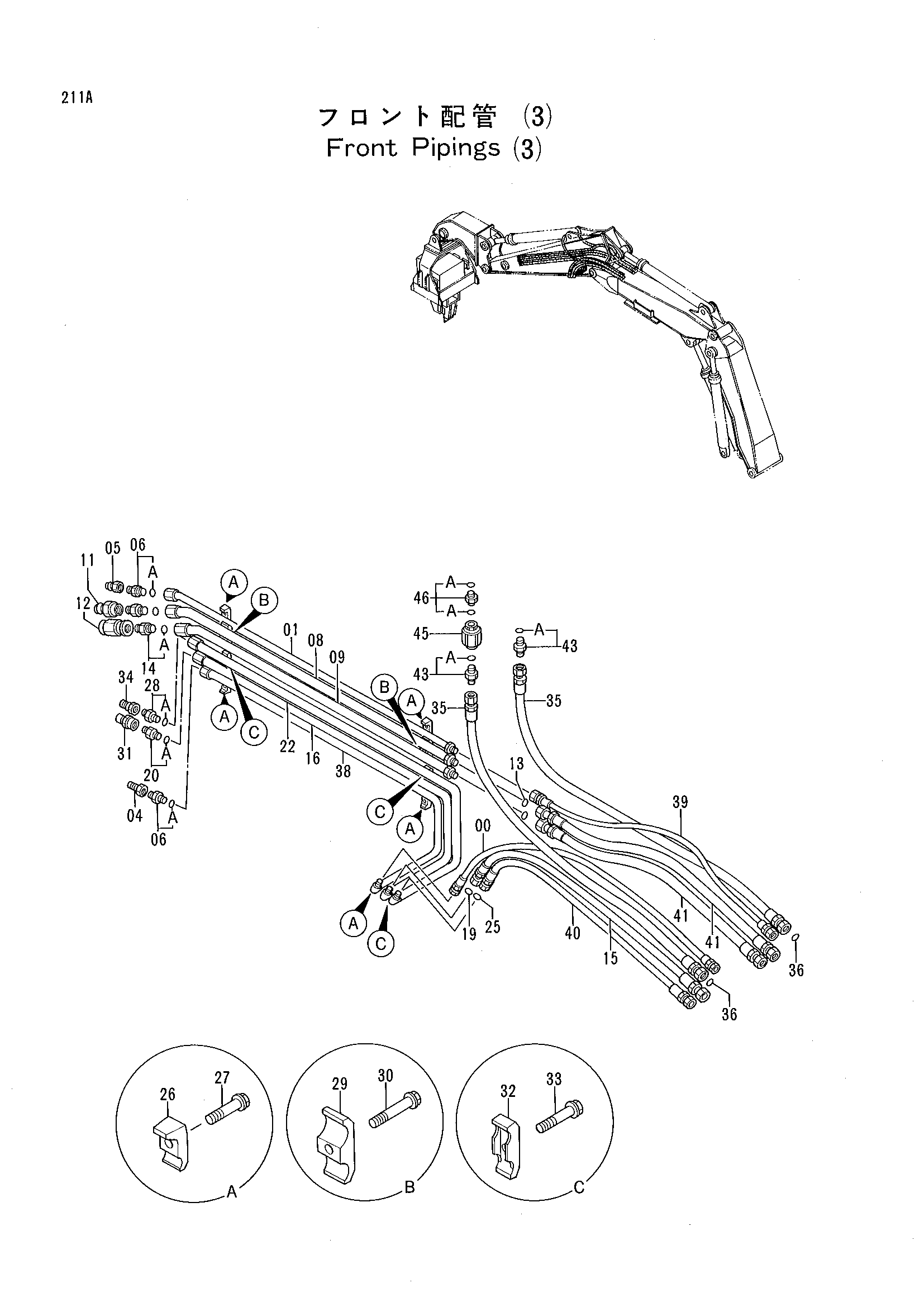

Заводская схема «Передний трубопроводы (3)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293012 | Шланг | 1 |
| 01 | 9738592 | Трубка | 1 |
| 04 | 4022907 | Соединение | 1 |
| 05 | 4022908 | Соединение | 1 |
| 06 | 4229648 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9738593 | Трубка | 1 |
| 09 | 9738594 | Трубка | 1 |
| 11 | 4251231 | Самоуплотняющееся соединение | 1 |
| 12 | 4251230 | Самоуплотняющееся соединение | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4184837 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4293007 | Шланг | 1 |
| 16 | 9738596 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4208243 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9738595 | Трубка | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 4190124 | Хомут трубки | 5 |
| 27 | J011250 | Болт с шайбой | 5 |
| 28 | 4142256 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | J011265 | Болт с шайбой | 2 |
| 31 | 4251233 | Самоуплотняющееся соединение | 1 |
| 32 | 4141806 | Хомут трубки | 3 |
| 33 | J011255 | Болт с шайбой | 3 |
| 34 | 4033129 | Муфта | 1 |
| 35 | 4293005 | Шланг | 2 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 38 | 9738648 | Трубка | 1 |
| 39 | 4293011 | Шланг | 1 |
| 40 | 4304402 | Шланг | 1 |
| 41 | 4303828 | Шланг | 2 |
| 43 | 4188623 | Адаптер | 2 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4215142 | Клапан словретур | 1 |
| 46 | 4224932 | Адаптер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
