Гидроцилиндр рукояти (левый) — HITACHI RX2000-2

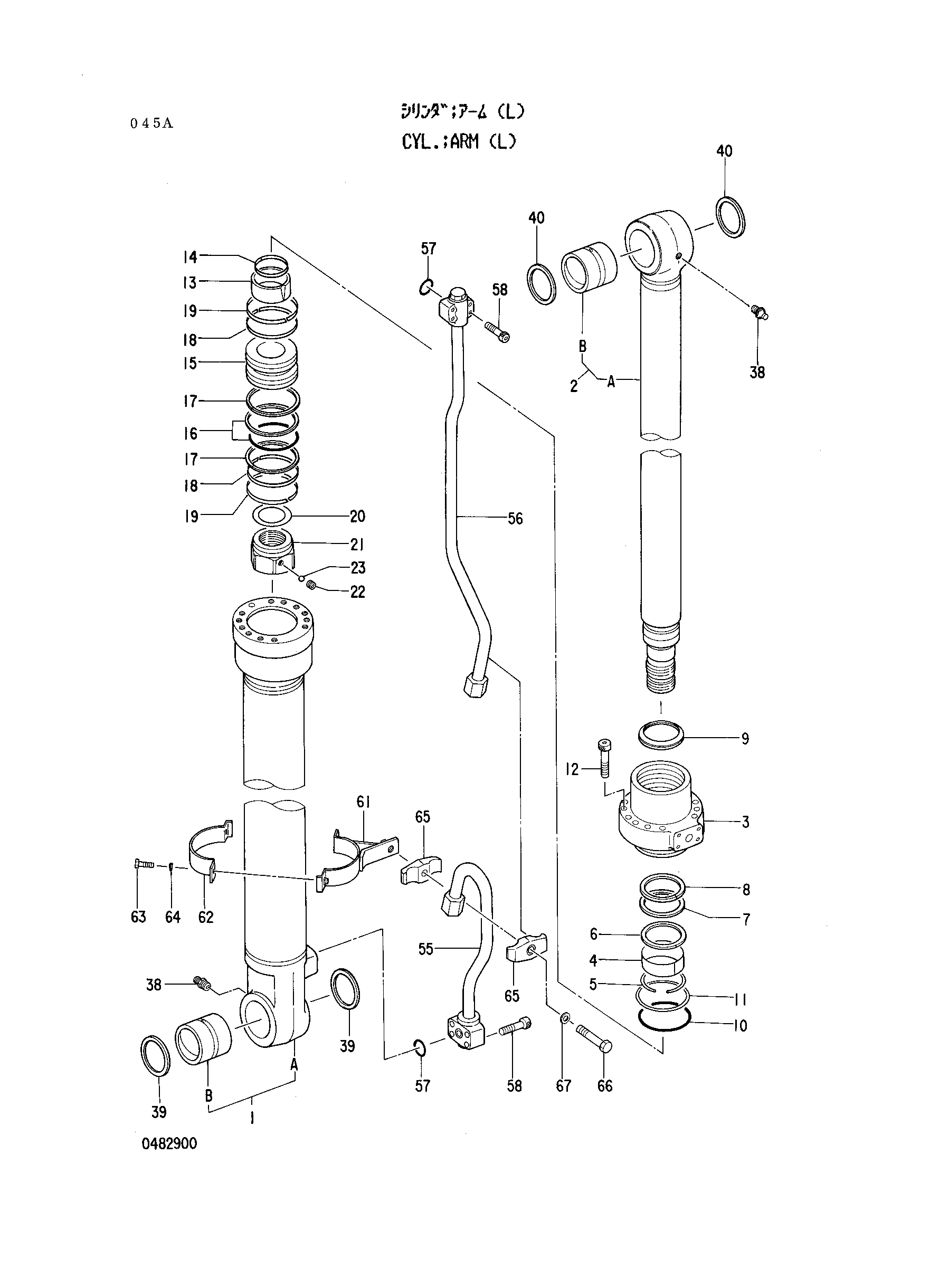

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4291784	Гидроцилиндр рукояти	1
1-40	4319327	Гидроцилиндр	1
1	4319290	Труба гидроцилиндра в сборе	1
1A	0482901	Труба гидроцилиндра	1
1B	0208326	Втулка пальца	1
2	4319291	Шток поршня в сборе	1
2A	0482802	Шток поршня	1
2B	0482803	Втулка пальца	1
3	0482804	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Кольцо	1
6	0482805	Кольцо	1
7	0146407	U-образная манжета	1
8	0236919	Опорное кольцо	1
9	0236920	Грязесъёмное кольцо	1
10	4094930	Уплотнительное кольцо	1
11	0482806	Опорное кольцо	1
12	0482807	Болт с внутренним шестигранником	12
13	0482808	Амортизирующий подшипник	1
14	0482809	Уплотнение	1
15	0482810	Поршень	1
16	0309210	Кольцо уплотнение в сборе	1
17	0482811	Опорное кольцо	2
18	0309211	Кольцо	2
19	0309212	Кольцо	2
20	0309216	Регулировочная шайба	1
21	0309213	Гайка	1
22	0309011	Винт	1
23	0111707	Стальной шарик	1
38	J75481	Пресс-маслёнка	2
39	0482812	Грязесъёмное кольцо	2
40	0482813	Грязесъёмное кольцо	2
55	0482902	Трубка	1
56	0482903	Трубка	1
57	4104498	Уплотнительное кольцо	2
58	0309019	Болт с внутренним шестигранником	8
61	0482814	Лента	1
62	0309221	Лента	1
63	0482815	Болт	2
64	0323103	Шайба	2
65	0482816	Хомут трубки	2
66	0254312	Болт	1
67	0482817	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
