Третий рукоять — HITACHI RX2000-2

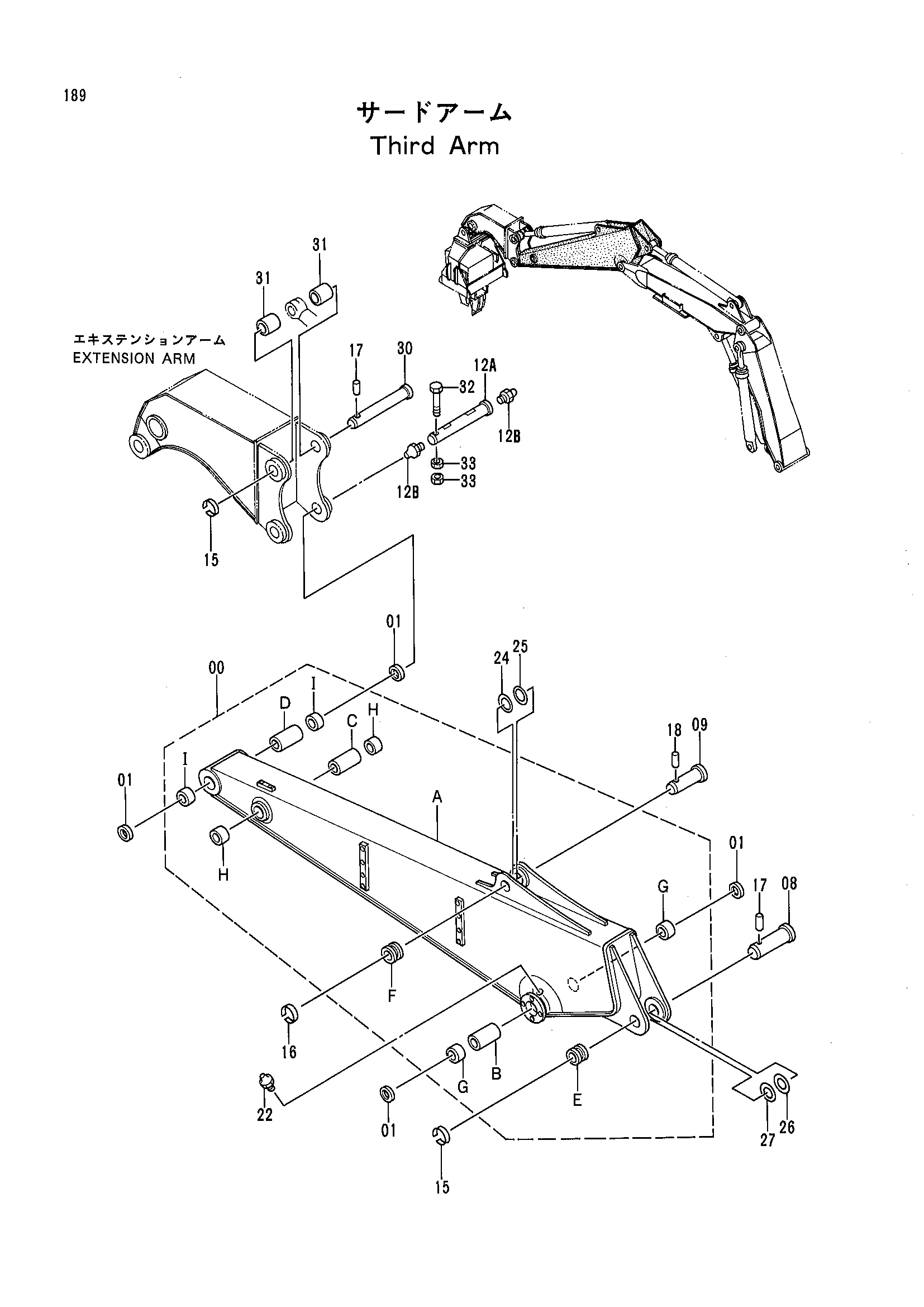

Заводская схема «Третий рукоять» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109891 | Третий рукоять | 1 | |
| 00 | 7025521 | Рукоять третий | 1 |
| 00A | 7025521 | Рукоять | 1 |
| 00B | 4123816 | Проставка | 1 |
| 00C | 4123814 | Проставка | 1 |
| 00D | 4123815 | Проставка | 1 |
| 00E | 4197035 | Ограничитель | 1 |
| 00F | 4197034 | Ограничитель | 1 |
| 00G | 3036976 | Втулка | 2 |
| 00H | 4196106 | Втулка | 2 |
| 00I | 4249850 | Втулка | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 4 |
| 08 | 3048360 | Палец | 1 |
| 09 | 3036970 | Палец | 1 |
| 12A | 3041200 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 2 |
| 15 | 4098712 | Кольцо | 2 |
| 16 | 4098716 | Кольцо | 1 |
| 17 | 4098713 | Палец | 2 |
| 18 | 4098717 | Палец | 1 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4097354 | Регулировочная шайба 1.2 | 1 |
| 25 | 4097355 | Регулировочная шайба 2.3 | 1 |
| 26 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 27 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 30 | 3061931 | Палец | 1 |
| 31 | 4302029 | Проставка | 2 |
| 32 | J901611 | Болт | 1 |
| 33 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
