Гидроцилиндр рукояти — HITACHI RX2000-2

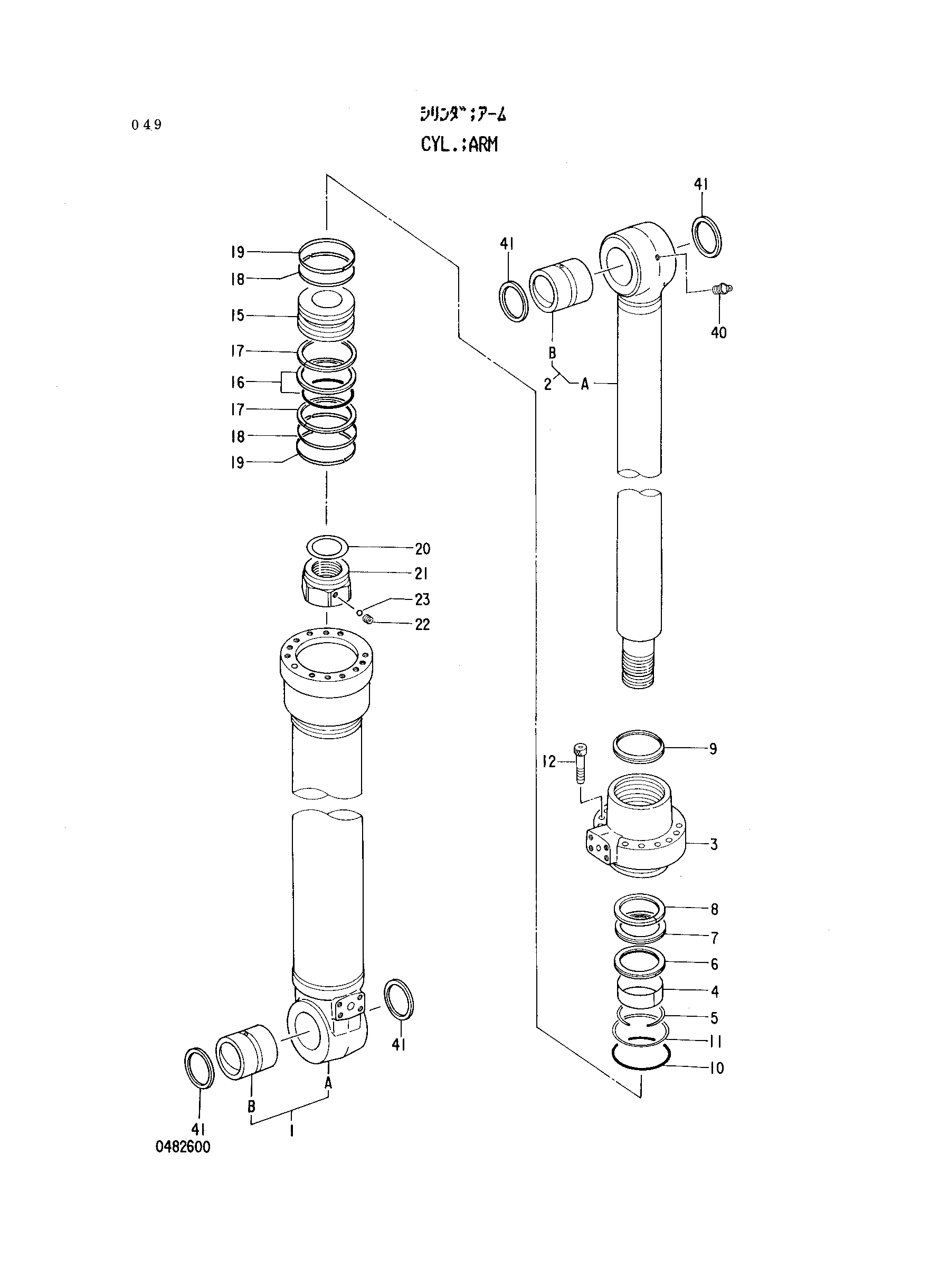

Заводская схема «Гидроцилиндр рукояти» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4291786 | Гидроцилиндр рукояти | 1 | |
| 1 | 4319294 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0482601 | Труба гидроцилиндра | 1 |
| 1B | 0482611 | Втулка пальца | 1 |
| 2 | 4319295 | Шток поршня в сборе | 1 |
| 2A | 0482602 | Шток поршня | 1 |
| 2B | 0482611 | Втулка пальца | 1 |
| 3 | 0482603 | Головка гидроцилиндра | 1 |
| 4 | 0482604 | Втулка | 1 |
| 5 | 0208304 | Кольцо | 1 |
| 6 | 0482605 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0208307 | Грязесъёмное кольцо | 1 |
| 10 | 0165904 | Уплотнительное кольцо | 1 |
| 11 | 0482606 | Опорное кольцо | 1 |
| 12 | 0482607 | Болт с внутренним шестигранником | 12 |
| 15 | 0482608 | Поршень | 1 |
| 16 | 0237218 | Кольцо уплотнение в сборе | 1 |
| 17 | 0482609 | Опорное кольцо | 2 |
| 18 | 0482610 | Кольцо | 2 |
| 19 | 0237220 | Кольцо | 2 |
| 20 | 0309216 | Регулировочная шайба | 1 |
| 21 | 0309213 | Гайка | 1 |
| 22 | 0309011 | Винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 0482612 | Грязесъёмное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
