Камсхафт и клапан — HITACHI RX2000-2

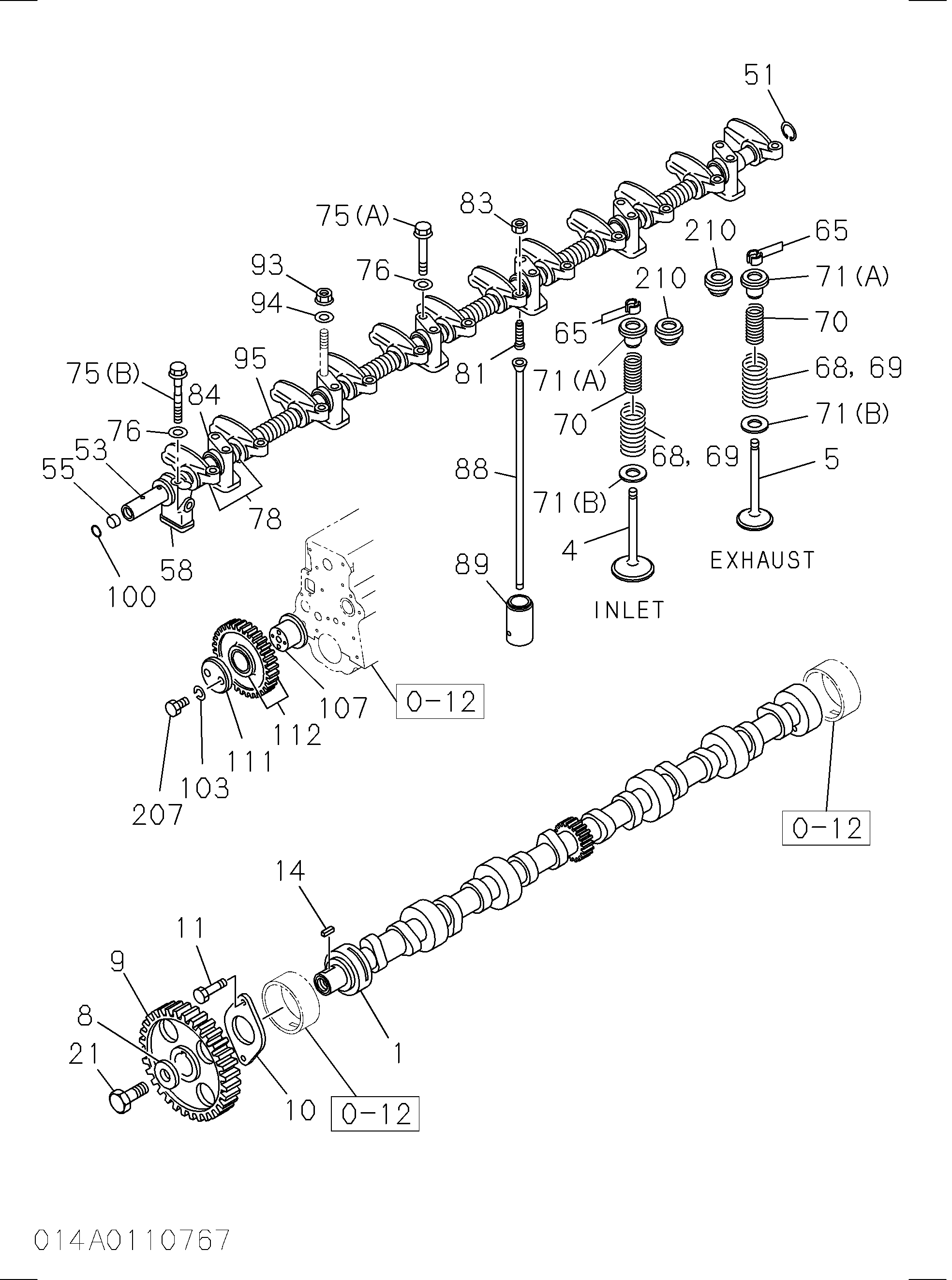

Заводская схема «Камсхафт и клапан» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 9125148031 | Камсхафт | 1 |
| 4 | 1125510830 | Клапан INL | 6 |
| 5 | 1125520520 | Клапан EXH | 6 |
| 5 | 1125521110 | Клапан EXH | 6 |
| 8 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 9 | 1125220162 | Шестерня CM/вал | 1 |
| 10 | 9116810150 | Пластина упорный | 1 |
| 11 | 0500408250 | Болт упорный пластина TO C/BL | 2 |
| 14 | 9080307130 | Шпонка CM/вал | 1 |
| 21 | 9920614280 | Болт CM/вал металлический, NO 7 | 1 |
| 37(A) | 9116910480 | Металлический CM/вал | 1 |
| 37(B) | 9116930350 | Металлический CM/вал | 5 |
| 51 | 9091800190 | Кольцо стопорный, коромысло рукоять вал | 1 |
| 53 | 1126210621 | Вал коромысло рукоять | 1 |
| 53 | 1126210940 | Вал коромысло рукоять | 1 |
| 55 | 9126260050 | Пробка коромысло вал концевой | 2 |
| 58 | 5126280120 | Кронштейн коромысло вал, передний | 1 |
| 65 | 5125650030 | Втулка разрезной | 24 |
| 69 | 5125610090 | Пружина клапан, наружный | 12 |
| 69 | 1125610990 | Пружина клапан, наружный | 12 |
| 71(A) | 5125630250 | Сиденье SPR | 12 |
| 71(B) | 5125630010 | Сиденье SPR | 12 |
| 72 | 1125690150 | Уплотнение клапан направляющая | 12 |
| 72 | 8971201670 | Уплотнение клапан направляющая | 12 |
| 75(A) | 1090005670 | Болт кронштейн | 8 |
| 75(B) | 9096021480 | Болт кронштейн | 1 |
| 76 | 9098514300 | Шайба PL, кронштейн | 9 |
| 78 | 5126110310 | Рукоять коромысло | 12 |
| 78 | 1126112490 | Рукоять коромысло | 12 |
| 81 | 9126160420 | Винт ADJ, коромысло рукоять | 12 |
| 83 | 9091115080 | Гайка ADJ винт, LK | 12 |
| 84 | 9126281050 | Кронштейн коромысло вал, интер | 6 |
| 88 | 1125750360 | Шток пусх | 12 |
| 89 | 5125710032 | Таппет клапан | 12 |
| 93 | 1094001160 | Гайка кронштейн | 4 |
| 94 | 9098514300 | Шайба PL, кронштейн | 4 |
| 95 | 1095803350 | Пружина коромысло вал | 5 |
| 100 | 5096230600 | Прокладка коромысло рукоять вал | 1 |
| 103 | 9091505100 | Шайба LK, упорный втулка | 2 |
| 107 | 9125310300 | Вал холостой ход шестерня | 1 |
| 111 | 5125350011 | Втулка упорный, холостой ход шестерня | 1 |
| 112 | 1125230573 | Шестерня холостой ход | 1 |
| 112 | 8941339373 | Шестерня холостой ход | 1 |
| 207 | 0108110550 | Болт спиндле TO упорный пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
