Пилотный трубопроводы(3-2) — HITACHI RX2000

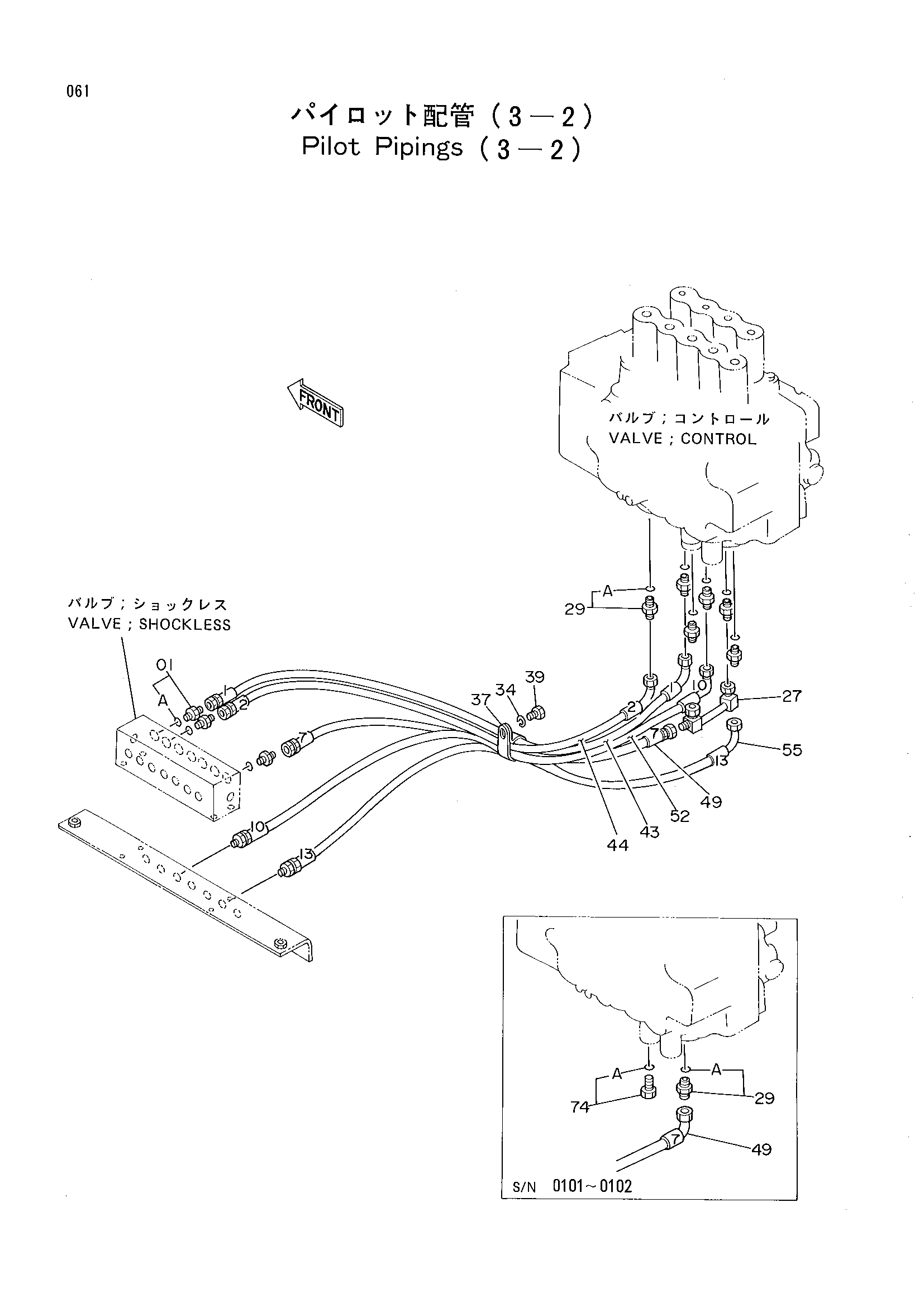

Заводская схема «Пилотный трубопроводы(3-2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 8044523 | Трубка | 1 |
| 29 | 4200466 | Адаптер | 6 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 37 | 4190265 | Зажим | 1 |
| 39 | J901018 | Болт | 1 |
| 43 | 4203064 | Нейлоновый шланг | 1 |
| 44 | 4203065 | Нейлоновый шланг | 1 |
| 49-01 | 4203070 | Нейлоновый шланг | 1 |
| 49-02 | 4231272 | Нейлоновый шланг | 1 |
| 52 | 4203071 | Нейлоновый шланг | 1 |
| 55 | 4203074 | Нейлоновый шланг | 1 |
| 74 | 4092534 | Пробка | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
