Пилотный трубопроводы(4) — HITACHI RX2000

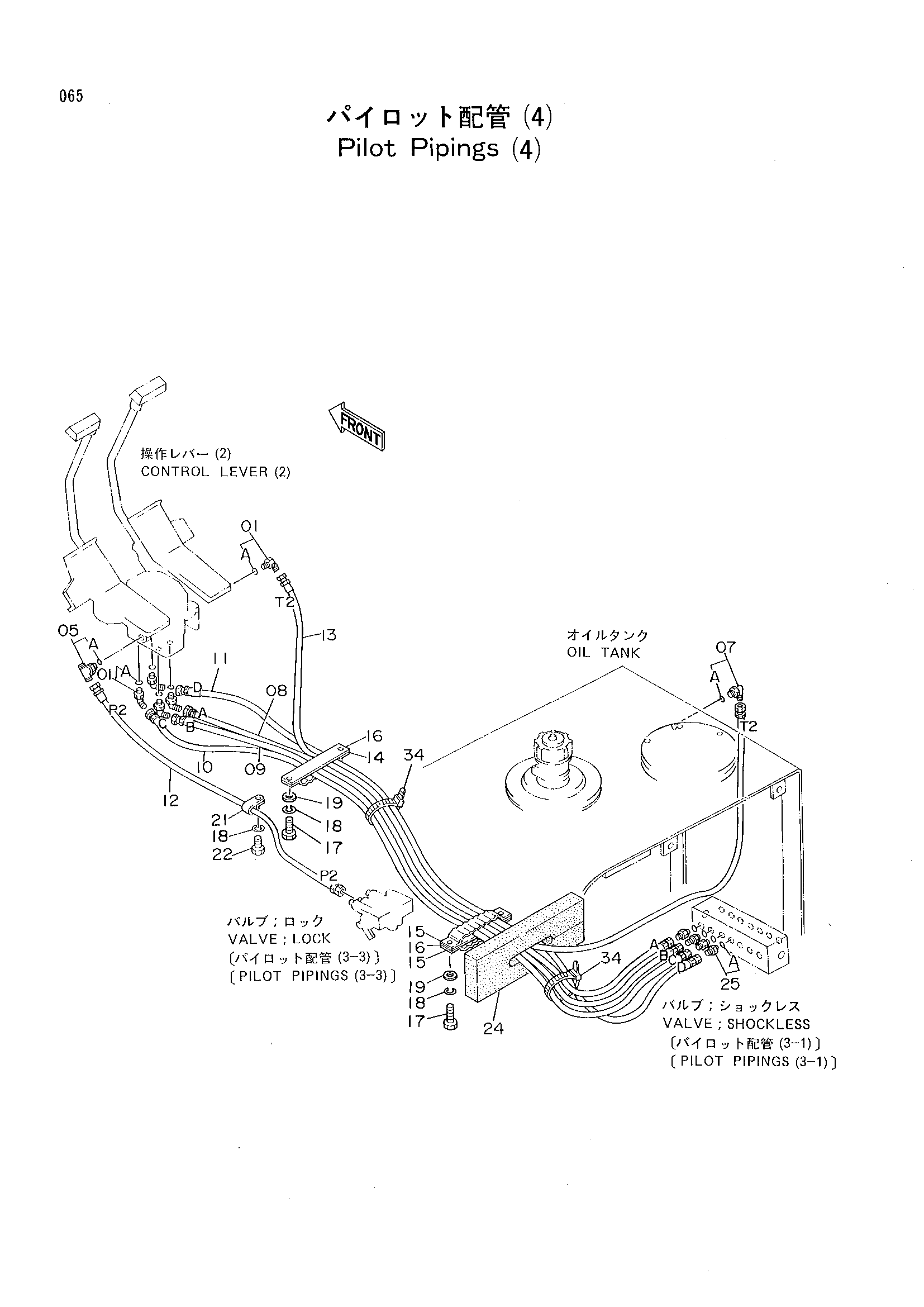

Заводская схема «Пилотный трубопроводы(4)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4208473 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4203046 | Нейлоновый шланг | 1 |
| 09 | 4203047 | Нейлоновый шланг | 1 |
| 10 | 4203048 | Нейлоновый шланг | 1 |
| 11 | 4203049 | Нейлоновый шланг | 1 |
| 12 | 4203058 | Нейлоновый шланг | 1 |
| 13 | 4203059 | Нейлоновый шланг | 1 |
| 14 | 9729472 | Хомут шланга | 1 |
| 15 | 9727639 | Хомут шланга | 2 |
| 16 | 9727637 | Пластина | 2 |
| 17 | J901035 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 5 |
| 19 | A590110 | Шайба | 4 |
| 21 | 4190275 | Зажим | 1 |
| 22 | J901018 | Болт | 1 |
| 24 | 4204324 | Резиновая прокладка | 1 |
| 25 | 4200466 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
