Гидроцилиндр рукояти (правый) — HITACHI RX2000

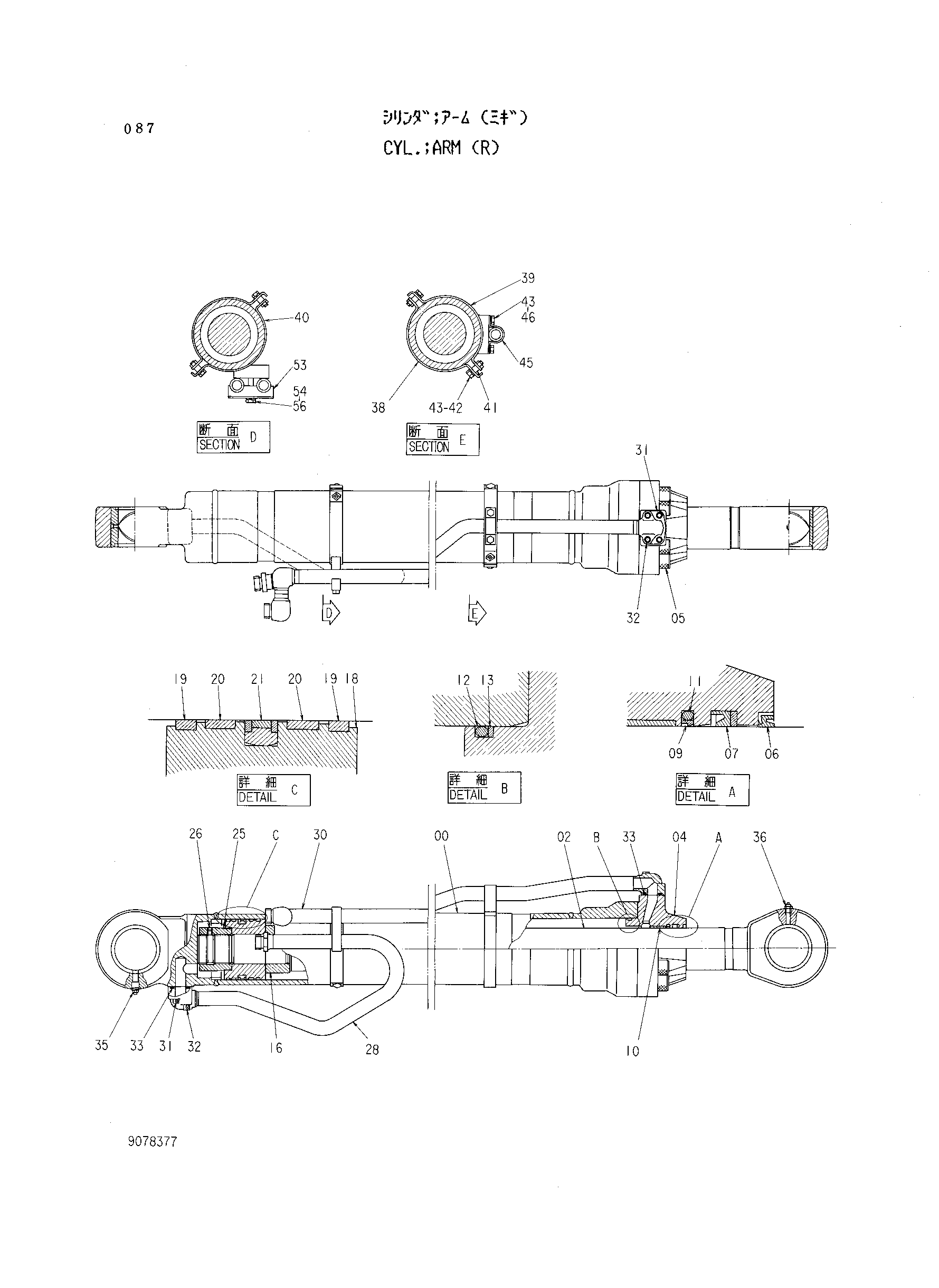

Заводская схема «Гидроцилиндр рукояти (правый)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9078377 | Гидроцилиндр рукояти | 1 | |
| 00 | 7019246 | Труба гидроцилиндра | 1 |
| 02 | 7019248 | Шток поршня | 1 |
| 04 | 2023064 | Головка гидроцилиндра | 1 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4131730 | Пылезащитное уплотнение | 1 |
| 07 | 4168227 | Уплотнение | 1 |
| 09 | 4131728 | Кольцо | 1 |
| 10 | 4194618 | Втулка | 1 |
| 11 | 4131276 | Уплотнительное кольцо | 1 |
| 12 | 4087852 | Уплотнительное кольцо | 1 |
| 13 | 487862 | Опорное кольцо | 1 |
| 16 | 4194626 | Кольцо амортизатор | 1 |
| 18 | 3036603 | Поршень | 1 |
| 19 | 4185247 | Кольцо тефлон | 2 |
| 20 | 4185249 | Износостойкое кольцо | 2 |
| 21 | 4185245 | Уплотнительное кольцо | 1 |
| 25 | 3039348 | Гайка | 1 |
| 26 | 4201806 | Установочный винт | 1 |
| 28 | 9729560 | Трубка | 1 |
| 30 | 8040983 | Трубка | 1 |
| 31 | M341245 | Болт с внутренним шестигранником | 4 |
| 32 | M341260 | Болт с внутренним шестигранником | 4 |
| 33 | A811035 | Уплотнительное кольцо | 2 |
| 35 | J75481 | Штуцер | 1 |
| 36 | J75482 | Штуцер | 1 |
| 38 | 8036709 | Хомут | 2 |
| 39 | 8036969 | Хомут | 1 |
| 40 | 8040996 | Хомут | 1 |
| 41 | 4193962 | Втулка | 4 |
| 42 | J901035 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 8 |
| 45 | 4174241 | Хомут трубки | 1 |
| 46 | J901020 | Болт | 2 |
| 53 | 4171478 | Хомут трубки | 1 |
| 54 | J901265 | Болт | 1 |
| 56 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
