Угол индикатор — HITACHI RX2000

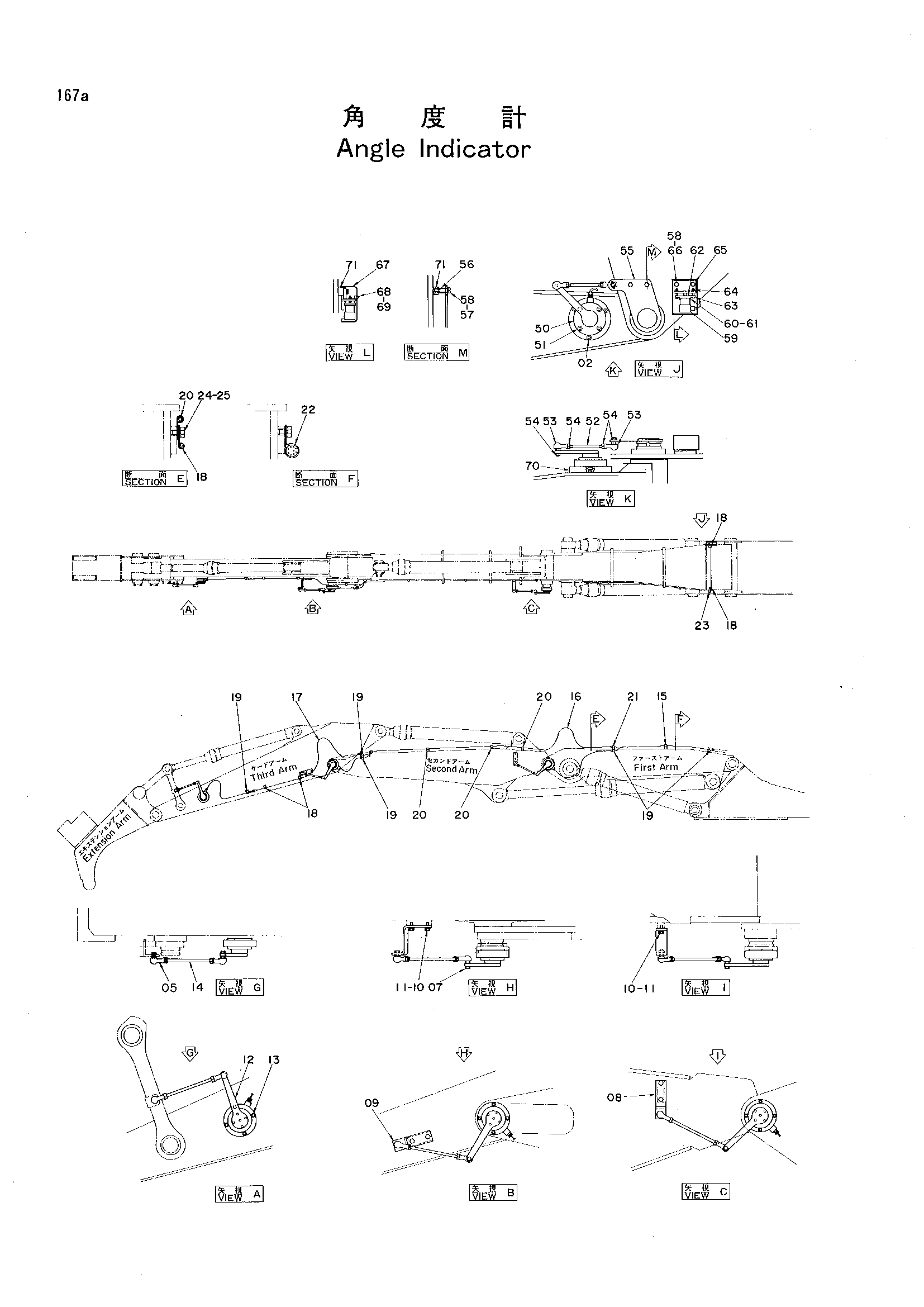

Заводская схема «Угол индикатор» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M341225 | Болт с внутренним шестигранником | 3 |
| 05 | 4056020 | Шарнир | 6 |
| 07 | J952012 | Гайка | 12 |
| 08 | 4215416 | Кронштейн | 1 |
| 09 | 4215417 | Кронштейн | 1 |
| 10 | J901230 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 12 | 9077542 | Датчик угла | 3 |
| 13 | M341020 | Болт с внутренним шестигранником | 12 |
| 14 | 4227374 | Шток | 3 |
| 15 | 4215908 | Жгут проводов | 1 |
| 16 | 4215909 | Жгут проводов | 1 |
| 17 | 4215910 | Жгут проводов | 1 |
| 18 | 4190271 | Зажим | 7 |
| 19 | 4190272 | Зажим | 5 |
| 20 | 4190261 | Зажим | 4 |
| 21 | 4190274 | Зажим | 1 |
| 22 | 4190277 | Зажим | 1 |
| 23 | 4192035 | Зажим | 1 |
| 24 | J901016 | Болт | 14 |
| 25 | A590910 | Пружинная шайба | 14 |
| 50 | 9077542 | Датчик угла | 1 |
| 51 | M341020 | Болт с внутренним шестигранником | 4 |
| 52 | 4231150 | Шток | 1 |
| 53 | 4056020 | Шарнир | 2 |
| 54 | J952012 | Гайка | 4 |
| 55 | 4231151 | Кронштейн | 1 |
| 56 | 442888 | Проставка | 2 |
| 57 | J901265 | Болт | 2 |
| 58 | A590912 | Пружинная шайба | 4 |
| 59 | 4214388 | Измеритель инклино | 1 |
| 60 | M430416 | Винт | 4 |
| 61 | A590904 | Пружинная шайба | 4 |
| 62 | 9731284 | Стойка | 1 |
| 63 | J900840 | Болт | 2 |
| 64 | M500807 | Гайка | 4 |
| 65 | 8043342 | Кронштейн | 1 |
| 66 | J901230 | Болт | 2 |
| 67 | 9731285 | Крышка | 1 |
| 68 | M430610 | Винт | 2 |
| 69 | A590906 | Пружинная шайба | 2 |
| 70 | 4231152 | Седло винта | 1 |
| 71 | 4215356 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
