Основной трубопроводы(1-1) — HITACHI RX2000

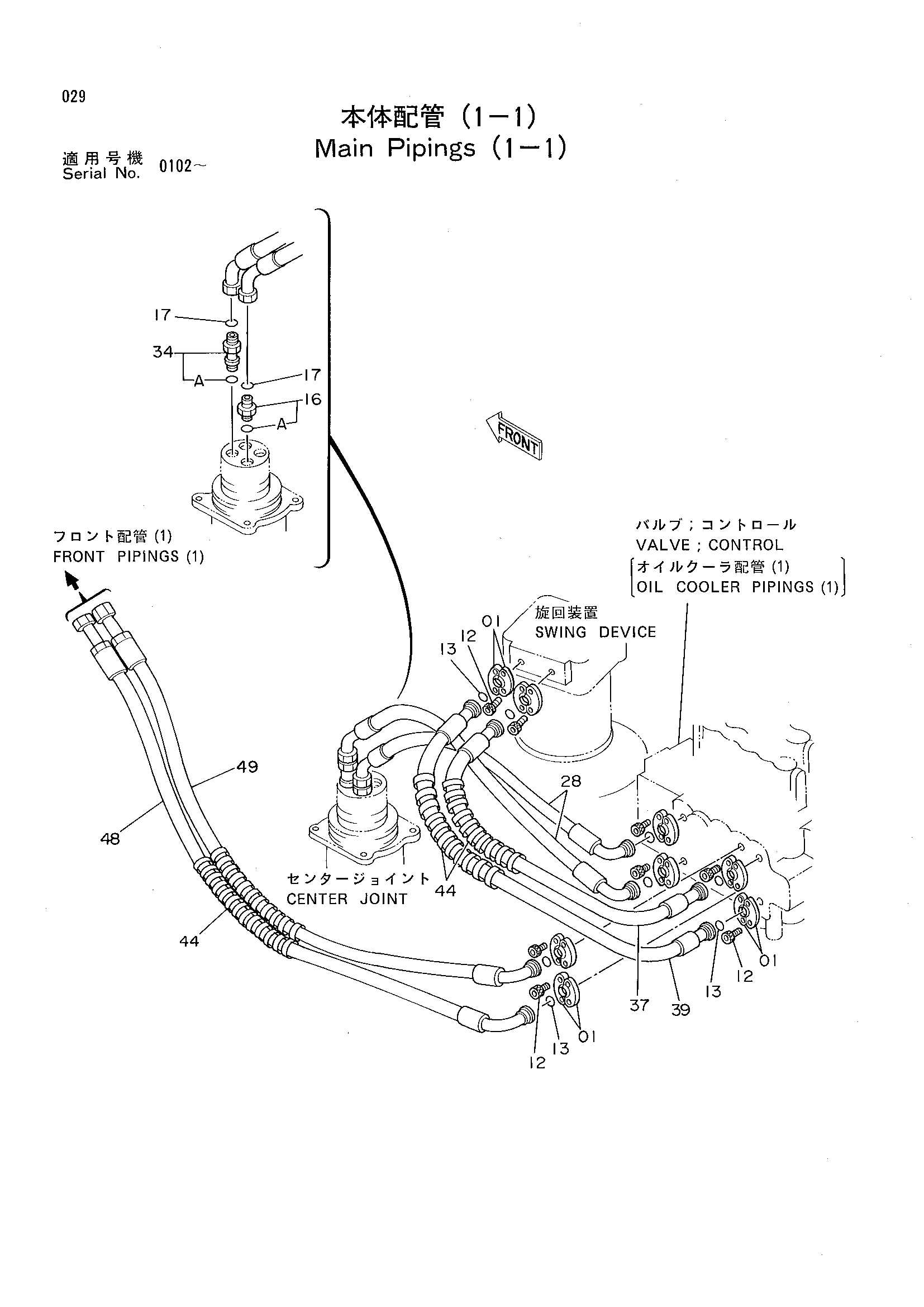

Заводская схема «Основной трубопроводы(1-1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 16 |
| 12 | M341030 | Болт с внутренним шестигранником | 32 |
| 13 | 971489 | Уплотнительное кольцо | 8 |
| 16 | 4189619 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4216434 | Шланг | 2 |
| 34 | 4189539 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 37-01 | 4188942 | Шланг | 1 |
| 37-02 | 4239772 | Шланг | 1 |
| 39-01 | 4200481 | Шланг | 1 |
| 39-02 | 4239773 | Шланг | 1 |
| 44 | 4044420 | Защитный кожух | 12 |
| 48 | 4235220 | Шланг | 1 |
| 49-01 | 4235220 | Шланг | 1 |
| 49-02 | 4245134 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
