Гидроцилиндр рукояти — HITACHI RX2000

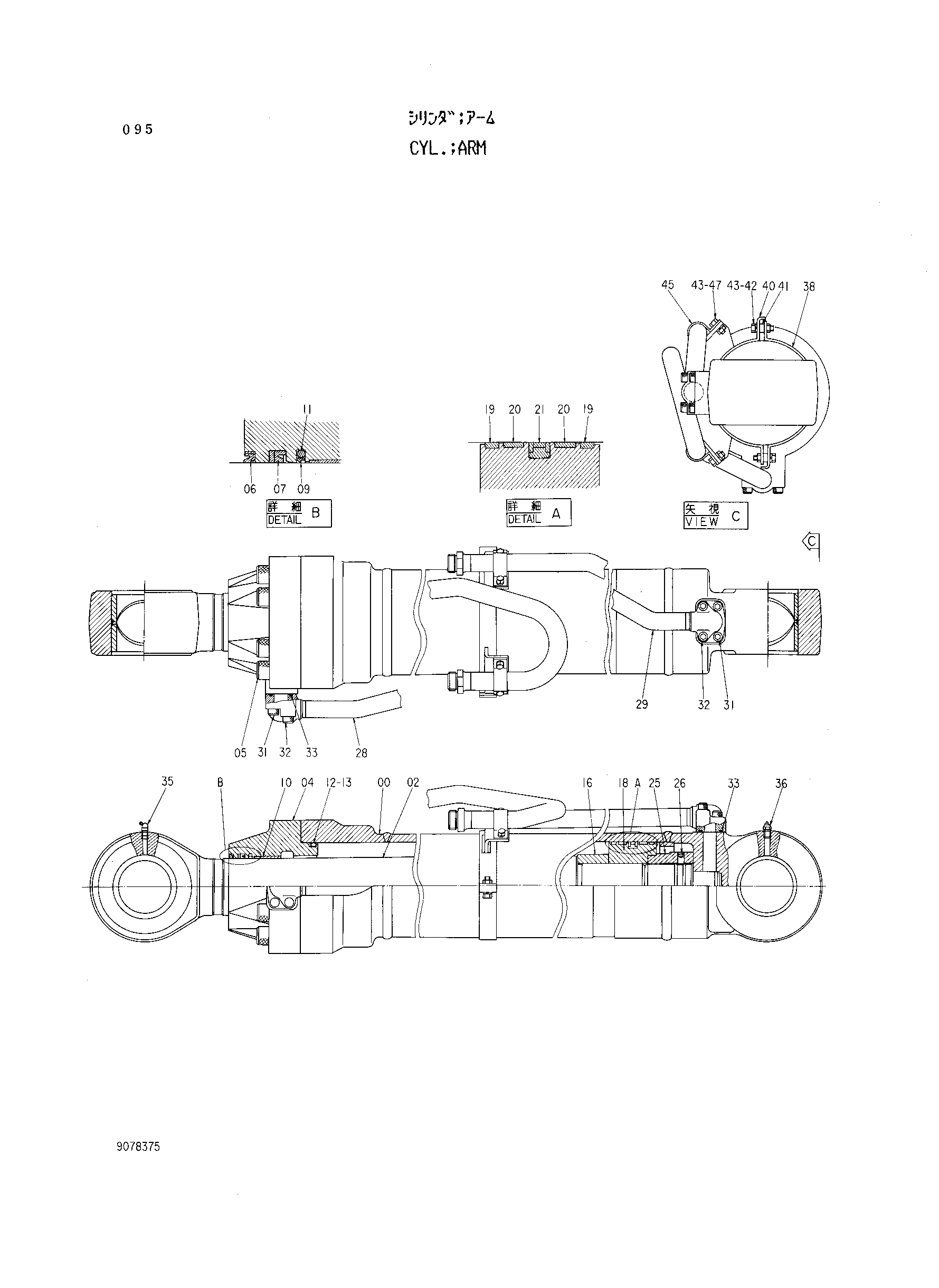

Заводская схема «Гидроцилиндр рукояти» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9078375 | Гидроцилиндр рукояти | 1 | |
| 00 | 7019249 | Труба гидроцилиндра | 1 |
| 02 | 7019251 | Шток поршня | 1 |
| 04 | 2023065 | Головка гидроцилиндра | 1 |
| 05 | M342700 | Болт с внутренним шестигранником | 8 |
| 06 | 4194615 | Пылезащитное уплотнение | 1 |
| 07 | 4194616 | Уплотнение | 1 |
| 09 | 4210727 | Кольцо | 1 |
| 10 | 4194619 | Втулка | 1 |
| 11 | 4215654 | Уплотнительное кольцо | 1 |
| 12 | 4140485 | Уплотнительное кольцо | 1 |
| 13 | 4144056 | Опорное кольцо | 1 |
| 16 | 4194628 | Кольцо амортизатор | 1 |
| 18 | 3036604 | Поршень | 1 |
| 19 | 4194624 | Кольцо тефлон | 2 |
| 20 | 4194623 | Износостойкое кольцо | 2 |
| 21 | 4194620 | Уплотнительное кольцо | 1 |
| 25 | 3039393 | Гайка | 1 |
| 26 | 4201806 | Установочный винт | 1 |
| 28 | 8040985 | Трубка | 1 |
| 29 | 9729559 | Трубка | 1 |
| 31 | M341245 | Болт с внутренним шестигранником | 4 |
| 32 | M341260 | Болт с внутренним шестигранником | 4 |
| 33 | A811035 | Уплотнительное кольцо | 2 |
| 35 | J75581 | Штуцер | 1 |
| 36 | J75482 | Штуцер | 1 |
| 38 | 8036975 | Хомут | 1 |
| 40 | 8036977 | Хомут | 1 |
| 41 | 4193962 | Втулка | 2 |
| 42 | J901035 | Болт | 2 |
| 43 | A590910 | Пружинная шайба | 6 |
| 45 | 4174241 | Хомут трубки | 2 |
| 47 | J901025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
