Передний трубопроводы(3) — HITACHI RX2000

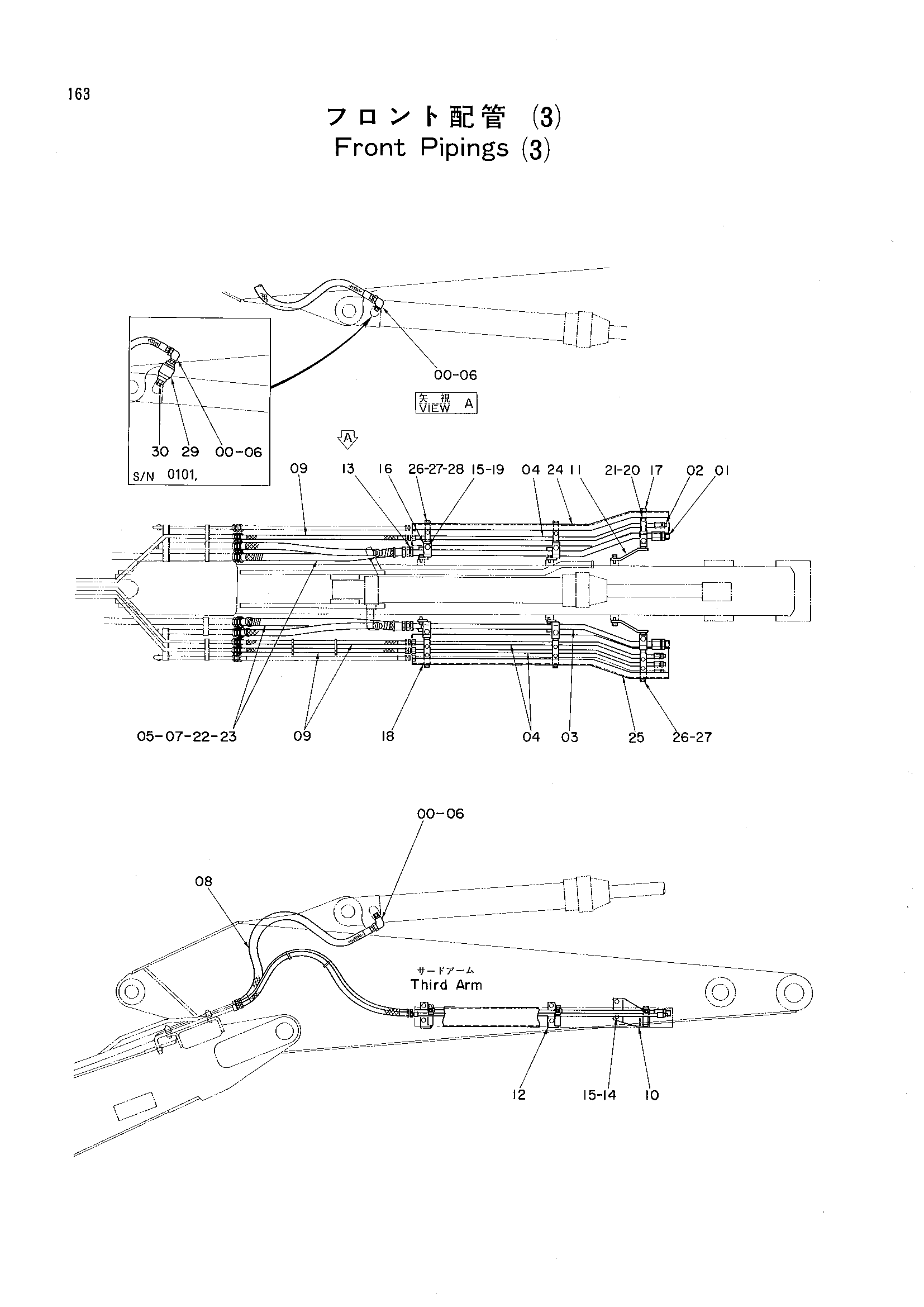

Заводская схема «Передний трубопроводы(3)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 2 |
| 01 | 4042034 | Адаптер | 2 |
| 02 | 4042031 | Адаптер | 3 |
| 03 | 9729478 | Трубка | 2 |
| 04 | 9729479 | Трубка | 3 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | 4216411 | Шланг | 2 |
| 08 | 4209720 | Шланг | 2 |
| 09 | 4216400 | Шланг | 3 |
| 10 | 9729480 | Кронштейн | 1 |
| 11 | 9729481 | Кронштейн | 1 |
| 12 | 9729482 | Кронштейн | 2 |
| 13 | 9729483 | Кронштейн | 2 |
| 14 | J901230 | Болт | 12 |
| 15 | A590912 | Пружинная шайба | 18 |
| 16 | 4190127 | Хомут трубки | 6 |
| 17 | 4053593 | Хомут трубки | 3 |
| 18 | 4001165 | Хомут: трубка | 3 |
| 19 | J901265 | Болт | 6 |
| 20 | J901040 | Болт | 9 |
| 21 | A590910 | Пружинная шайба | 9 |
| 22 | 4053618 | Защитный кожух | 2 |
| 23 | 4073052 | Шайба | 4 |
| 24 | 9730477 | Крышка | 1 |
| 25 | 9730478 | Крышка | 1 |
| 26 | J901216 | Болт | 6 |
| 27 | A590912 | Пружинная шайба | 6 |
| 28 | A590116 | Шайба | 6 |
| 29 | 4215142 | Клапан словретур | 2 |
| 30 | 4224932 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
