Лебёдка трубопроводы — HITACHI RX2000

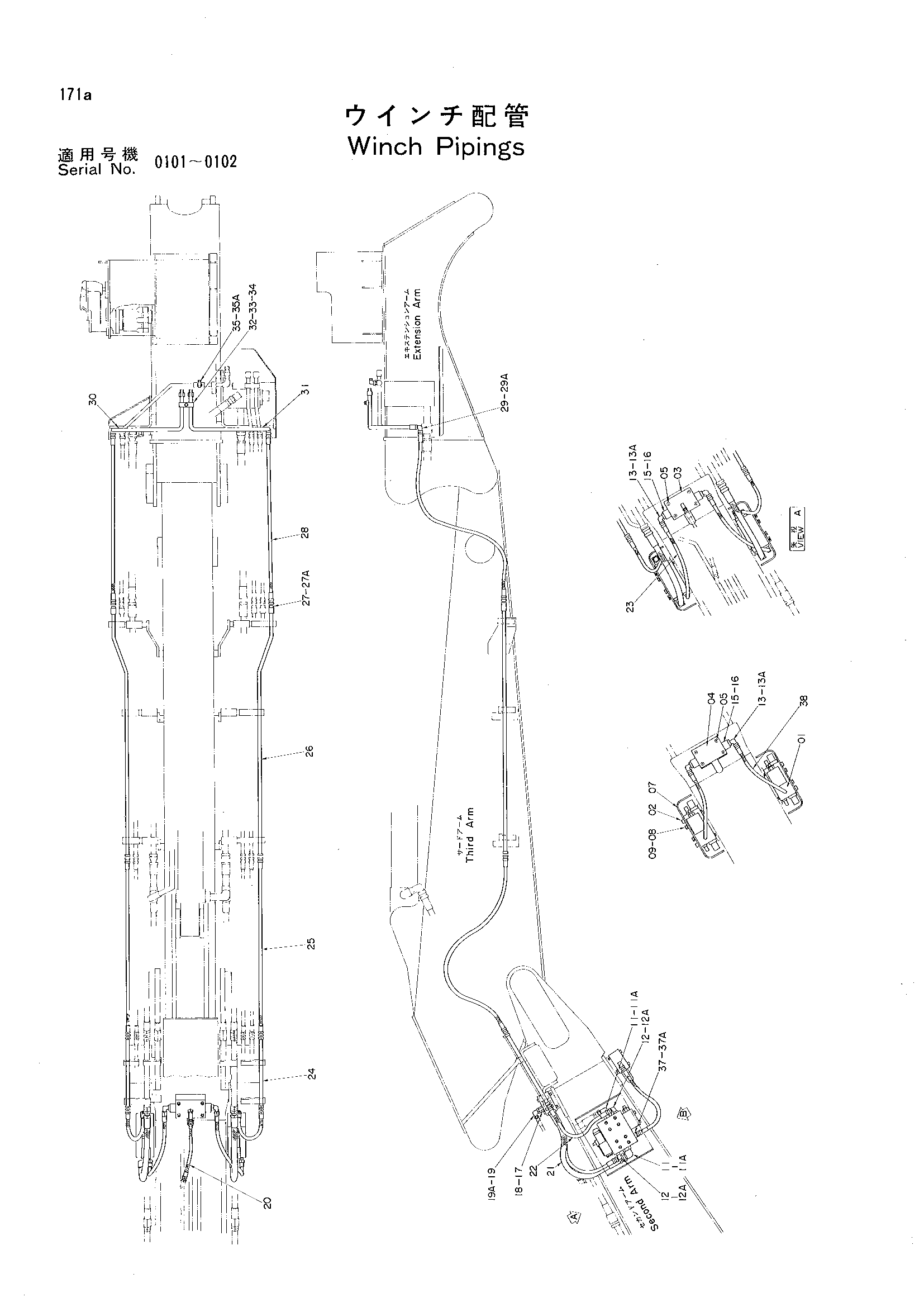

Заводская схема «Лебёдка трубопроводы» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4226204 | Блок | 2 |
| 02 | M341200 | Болт с внутренним шестигранником | 8 |
| 03 | 4219148 | Тормозной клапан | 1 |
| 04 | 4226205 | Тормозной клапан | 1 |
| 05 | M340871 | Болт с внутренним шестигранником | 8 |
| 07 | 4227375 | Крышка | 2 |
| 08 | J901014 | Болт | 8 |
| 09 | A590910 | Пружинная шайба | 8 |
| 11 | 4157562 | Угловой штуцер | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 6 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200471 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4219522 | Адаптер | 4 |
| 16 | 966689 | Уплотнительное кольцо | 4 |
| 17 | 4219521 | Адаптер | 1 |
| 18 | 4506415 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4229838 | Шланг | 1 |
| 21 | 4200475 | Шланг | 2 |
| 22 | 4216423 | Шланг | 4 |
| 23 | 4218469 | Шланг | 2 |
| 24 | 9729496 | Трубка | 2 |
| 25 | 4216400 | Шланг | 2 |
| 26 | 9729479 | Трубка | 2 |
| 27 | 4042031 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4167049 | Шланг | 2 |
| 29 | 4037761 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 9729503 | Трубка | 1 |
| 31 | 9729504 | Трубка | 1 |
| 32 | 4053593 | Хомут трубки | 1 |
| 33 | J901040 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 35 | 4112300 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4200466 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4231224 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
