Масляный радиатор трубопроводы(1) — HITACHI RX2000

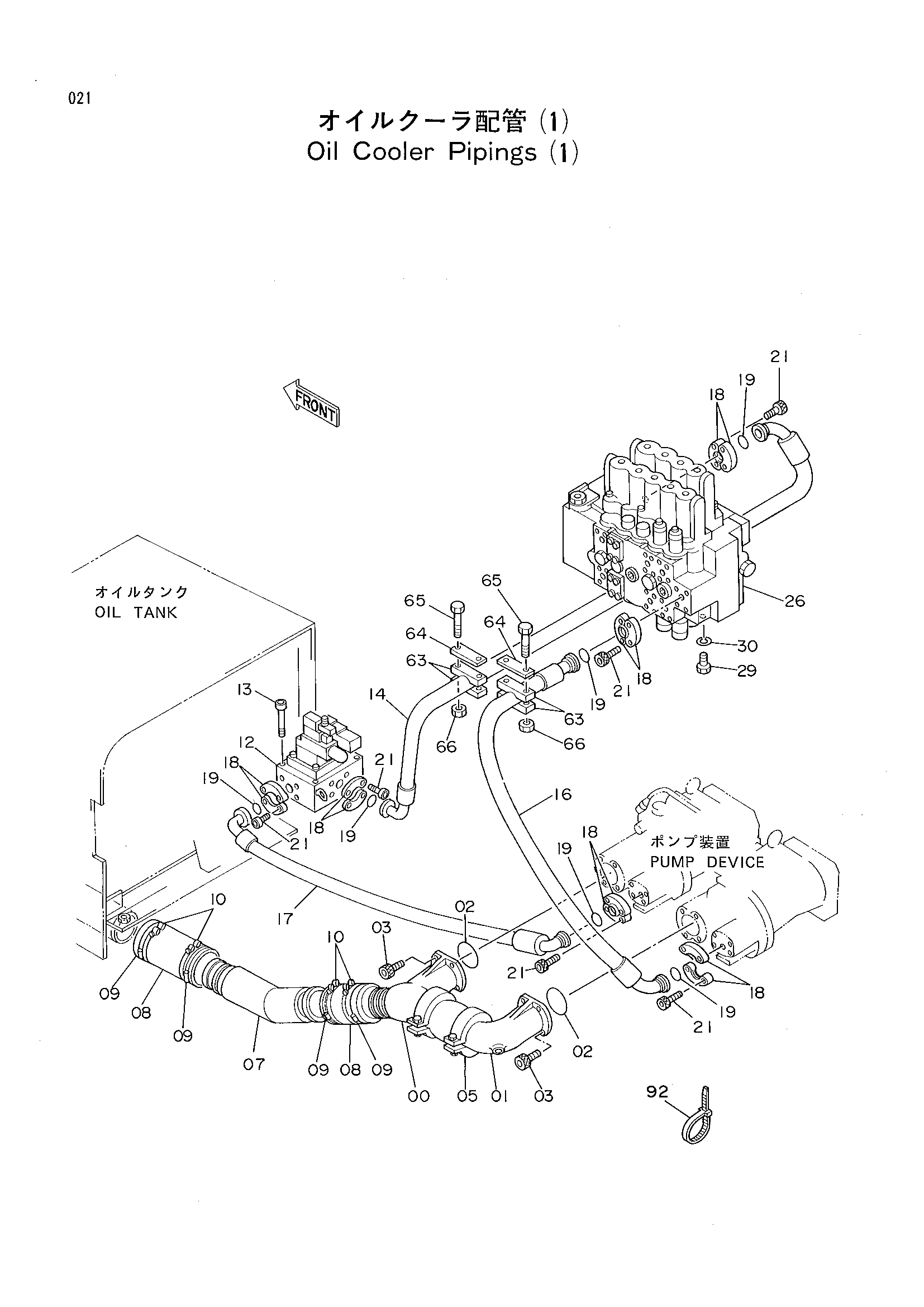

Заводская схема «Масляный радиатор трубопроводы(1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024562 | Коллектор | 1 |
| 01 | 1009574 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 05 | 4071215 | Муфта | 1 |
| 07 | 4208968 | Всасывающая трубка | 1 |
| 08 | 4109378 | Резиновый шланг | 2 |
| 09 | 4507397 | Зажим | 4 |
| 10 | 4152705 | Хомут шланга | 4 |
| 12-01 | 4214715 | Блок клапанов | 1 |
| 12-02 | 4259778 | Блок клапанов | 1 |
| 13 | M340800 | Болт с внутренним шестигранником | 4 |
| 14 | 4226390 | Шланг | 1 |
| 16 | 4193813 | Шланг | 1 |
| 17 | 4216419 | Шланг | 1 |
| 18 | 4085560 | Фланец сприт | 12 |
| 19 | 966993 | Уплотнительное кольцо | 6 |
| 21 | M341245 | Болт с внутренним шестигранником | 24 |
| 26-01 | 4178811 | Гидрораспределитель | 1 |
| 26-02 | 4224900 | Гидрораспределитель | 1 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 63 | 4194953 | Хомут | 4 |
| 64 | 4195494 | Пластина | 2 |
| 65 | J901090 | Болт | 4 |
| 66 | J950010 | Гайка | 4 |
| 92 | 4055311 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
