Пилотный трубопроводы(3-3) — HITACHI RX2000

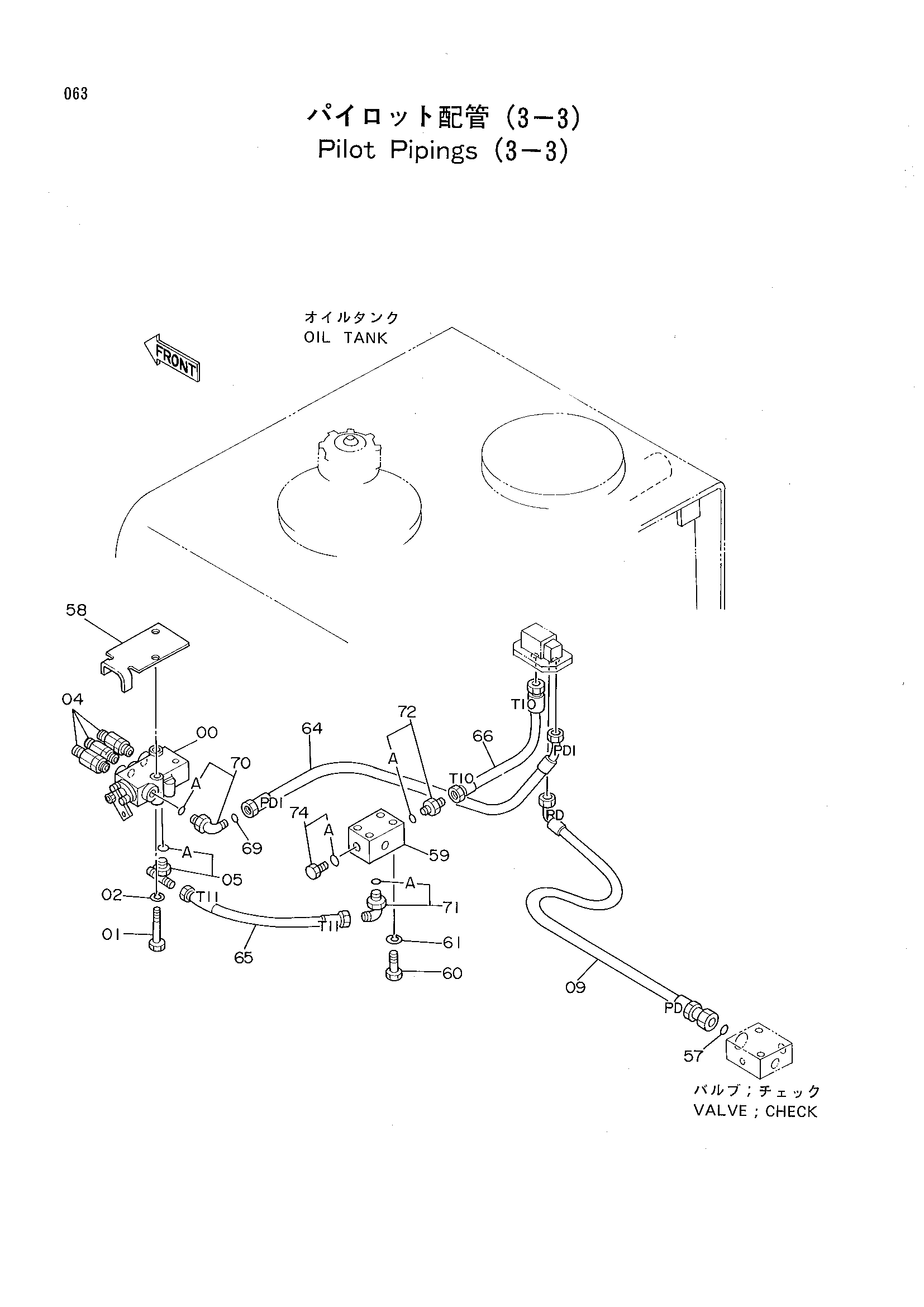

Заводская схема «Пилотный трубопроводы(3-3)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Клапан | 1 |
| 01 | J901075 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4188687 | Фильтр | 3 |
| 05 | 4208472 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4215676 | Нейлоновый шланг | 1 |
| 57 | 4138938 | Уплотнительное кольцо | 1 |
| 58 | 4218688 | Ограничитель | 1 |
| 59 | 3040948 | Блок | 1 |
| 60 | J901065 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 64 | 4215679 | Нейлоновый шланг | 1 |
| 65 | 4216430 | Нейлоновый шланг | 1 |
| 66 | 4216431 | Нейлоновый шланг | 1 |
| 69 | 4138938 | Уплотнительное кольцо | 1 |
| 70 | 4200580 | Угловой штуцер | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4154671 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4200466 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4092534 | Пробка | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
