Управление двигателем рычаг(1) — HITACHI RX2000

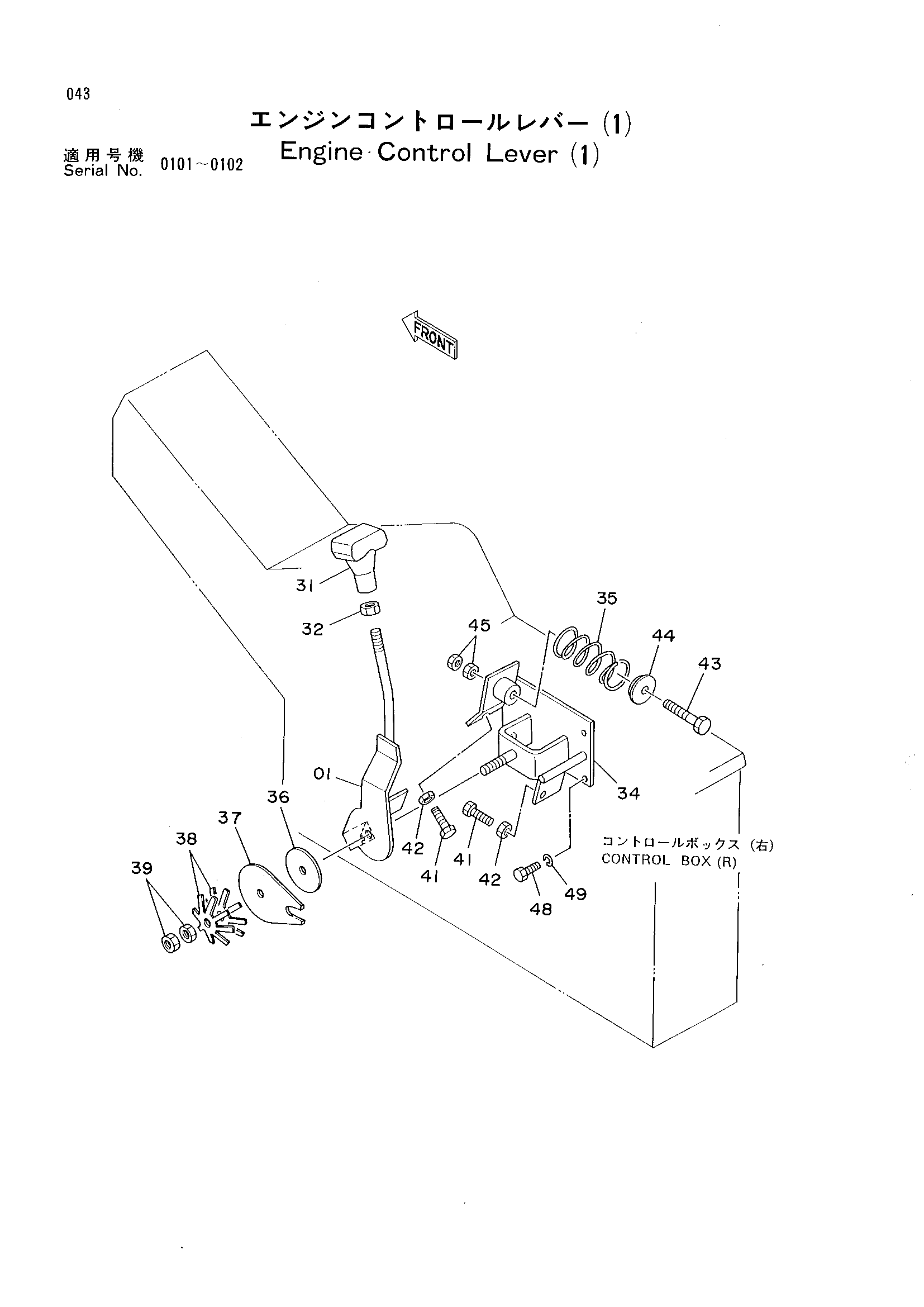

Заводская схема «Управление двигателем рычаг(1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8039701 | Рычаг | 1 |
| 01-45 | 9075209 | Рычаг (двигатель) | 1 |
| 31 | 3036292 | Рукоятка | 1 |
| 32 | 4201107 | Гайка | 1 |
| 34 | 7018284 | Кронштейн | 1 |
| 35 | 4189183 | Пружина | 1 |
| 36 | 4203233 | Дисковый | 1 |
| 37 | 4203232 | Пластина | 1 |
| 38 | 4502974 | Пружина флусх | 2 |
| 39 | J950016 | Гайка | 2 |
| 41 | M261045 | Болт | 2 |
| 42 | J950010 | Гайка | 2 |
| 43 | M211000 | Болт | 1 |
| 44 | 9727811 | Держатель пружина | 1 |
| 45 | J950010 | Гайка | 2 |
| 48 | J900816 | Болт | 3 |
| 49 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
