Машина отопитель — HITACHI RX2000

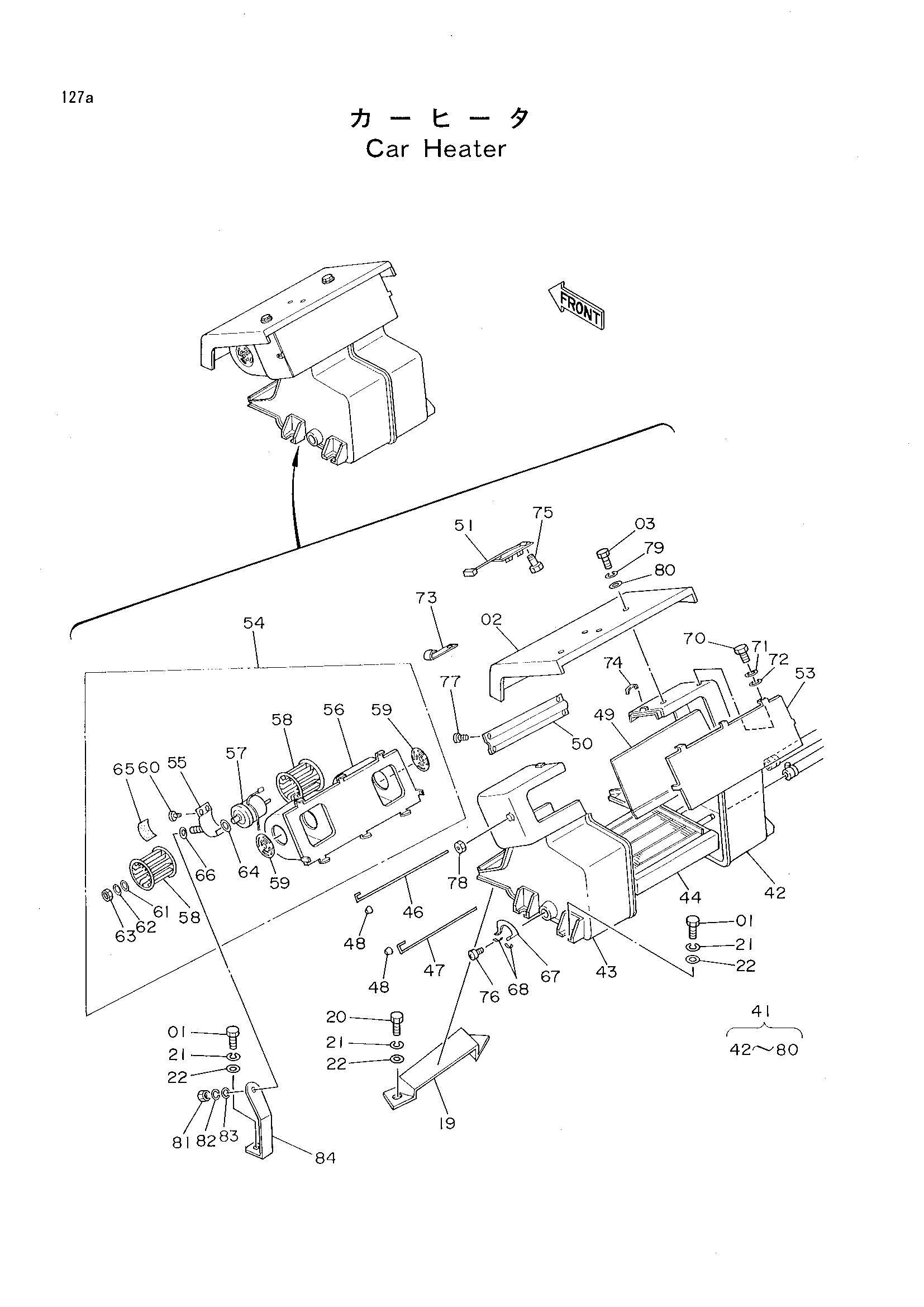

Заводская схема «Машина отопитель» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 5 |
| 02 | 7009413 | Крышка | 1 |
| 03 | J900625 | Болт | 4 |
| 19 | 2016220 | Кронштейн | 1 |
| 20 | J901025 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 7 |
| 22 | A590110 | Шайба | 7 |
| 41 | 0311513 | Блок отопитель | 1 |
| 41-84 | 4193703 | Отопитель | 1 |
| 44 | 0311514 | Коре отопитель | 1 |
| 46 | 0228109 | Вал | 1 |
| 47 | 0228110 | Вал | 1 |
| 48 | 0228111 | Ручка | 2 |
| 49 | 0228112 | Дампер (H-C) | 1 |
| 50 | 0228113 | Дампер (H-D) | 1 |
| 51 | 0228114 | Регистер | 1 |
| 53 | 0228116 | Крышка корпус | 1 |
| 54 | 0228117 | Корпус в сборе | 1 |
| 55 | 0228118 | Лента мотер | 1 |
| 56 | 0228119 | Крышка мотер | 1 |
| 57 | 0228120 | Мотер вентилятор | 1 |
| 58 | 0228121 | Вентилятор | 2 |
| 59 | 0228122 | Белл-моутх | 2 |
| 60 | 0311501 | Винт | 2 |
| 61 | 0311502 | Шайба резиновый | 2 |
| 62 | 0311503 | Шайба | 2 |
| 63 | M500504 | Гайка | 2 |
| 64 | 0311504 | Шайба | 2 |
| 65 | 0311505 | Резиновая подушка | 1 |
| 66 | 0311506 | Амортизатор | 1 |
| 67 | 0228123 | Направляющая дампер | 1 |
| 68 | 0228124 | Пружина | 2 |
| 70 | J900610 | Болт | 6 |
| 71 | A590906 | Пружинная шайба | 6 |
| 72 | A590106 | Пружинная шайба | 6 |
| 73 | 0311507 | Зажим жгут проводов | 2 |
| 74 | 0311508 | Хомут | 8 |
| 75 | 0311509 | Винт | 2 |
| 76 | 0311510 | Винт | 2 |
| 77 | 0311511 | Винт | 5 |
| 78 | 0311512 | Гайка | 1 |
| 79 | A590906 | Пружинная шайба | 4 |
| 80 | A590106 | Пружинная шайба | 4 |
| 81 | M500807 | Гайка | 1 |
| 82 | A590908 | Пружинная шайба | 1 |
| 83 | A590108 | Шайба | 1 |
| 84 | 4080636 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
