Электрооборудование(6) — HITACHI RX2000

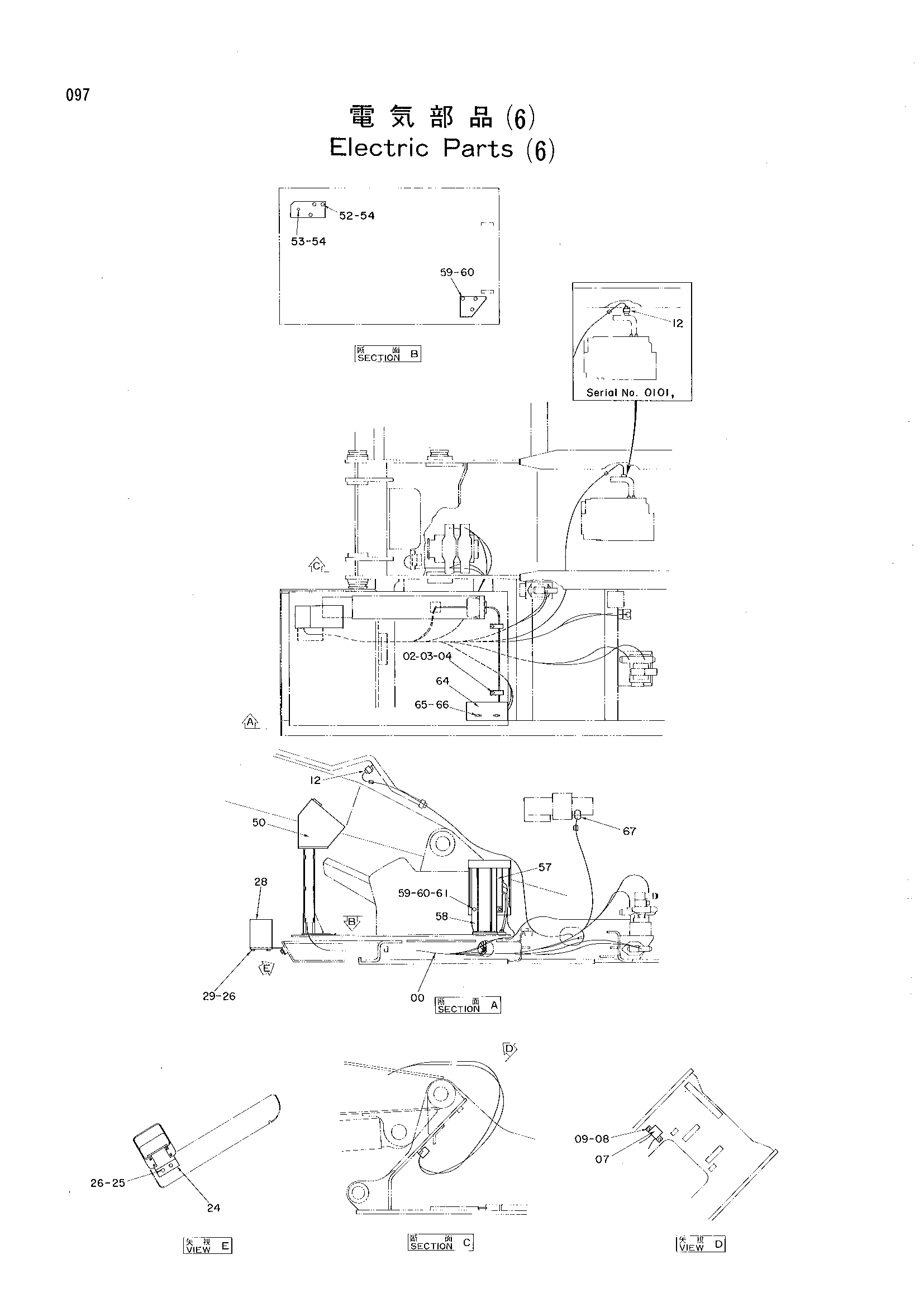

Заводская схема «Электрооборудование(6)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-01 | 4217125 | Жгут проводов | 1 |
| 00-02 | 4260388 | Жгут проводов | 1 |
| 02 | 4190263 | Зажим | 3 |
| 03 | J901016 | Болт | 3 |
| 04 | A590910 | Пружинная шайба | 3 |
| 07 | 4215905 | Короб клемма | 1 |
| 08 | J901014 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 12-01 | 4217126 | Датчик давления | 1 |
| 12-02 | 4266902 | Датчик давления | 1 |
| 24 | 4228013 | Кронштейн | 1 |
| 25 | J901025 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 6 |
| 28 | 4228012 | Крышка | 1 |
| 29 | J901016 | Болт | 4 |
| 50 | 9083260 | Короб выключатель | 1 |
| 52 | J901040 | Болт | 3 |
| 53 | J901028 | Болт | 1 |
| 54 | A590910 | Пружинная шайба | 4 |
| 57 | 4214939 | Контроллер | 1 |
| 58 | 7019090 | Кронштейн | 1 |
| 59 | J901025 | Болт | 7 |
| 60 | A590910 | Пружинная шайба | 7 |
| 61 | J950010 | Гайка | 4 |
| 64 | 8040533 | Крышка | 1 |
| 65 | M360816 | Болт винг | 2 |
| 66 | A590908 | Пружинная шайба | 2 |
| 67-01 | 4236505 | Выключатель | 1 |
| 67-02 | 4260372 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
