Задний джакк — HITACHI RX2000

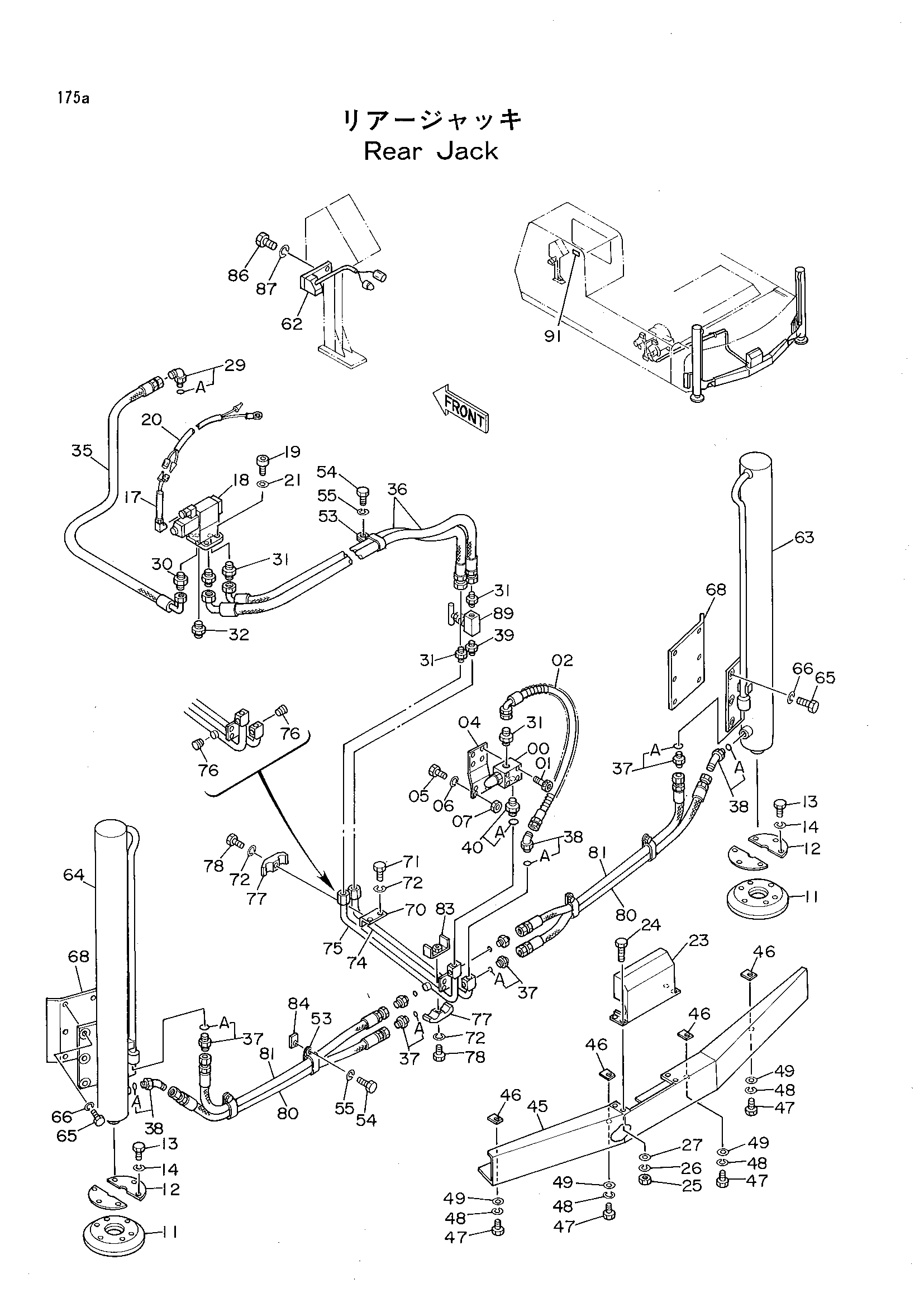

Заводская схема «Задний джакк» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4242061 | Предохранительный клапан | 1 |
| 01 | M340871 | Болт с внутренним шестигранником | 4 |
| 02 | 4032846 | Шланг | 1 |
| 04 | 4236648 | Пластина | 1 |
| 05 | J900830 | Болт | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | M500807 | Гайка | 4 |
| 11 | 4234593 | Поплавок | 2 |
| 12 | 4234592 | Пластина | 4 |
| 13 | J901225 | Болт | 12 |
| 14 | A590912 | Пружинная шайба | 12 |
| 17 | 4239816 | Жгут проводов | 1 |
| 18 | 4236646 | Клапан блок | 1 |
| 19 | M340832 | Болт с внутренним шестигранником | 4 |
| 20 | 4242313 | Жгут проводов | 1 |
| 21 | A590108 | Шайба | 4 |
| 23 | 9731679 | Крышка | 1 |
| 24 | J901025 | Болт | 4 |
| 25 | J950010 | Гайка | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Шайба | 8 |
| 29 | 4200471 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4215651 | Адаптер | 1 |
| 31 | 94-1303 | Адаптер | 5 |
| 32 | 4210942 | Адаптер | 1 |
| 35 | 4227000 | Шланг | 1 |
| 36 | 4203193 | Шланг | 2 |
| 37 | 4042032 | Адаптер | 6 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4081336 | Угловой штуцер | 3 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 94-1703 | Адаптер | 1 |
| 40 | 4236624 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 3044801 | Крышка | 1 |
| 46 | 4195689 | Седло винта | 4 |
| 47 | J901020 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | J217083 | Шайба | 4 |
| 53 | 4190266 | Зажим | 5 |
| 54 | J901016 | Болт | 5 |
| 55 | A590910 | Пружинная шайба | 5 |
| 62 | 4228011 | Короб выключатель | 1 |
| 63 | 4237632 | Гидроцилиндр. джакк | 1 |
| 64 | 4237633 | Гидроцилиндр. джакк | 1 |
| 65 | J912040 | Болт | 12 |
| 66 | A590920 | Пружинная шайба | 12 |
| 68 | 9731049 | Кронштейн | 2 |
| 70 | 9730857 | Кронштейн | 1 |
| 71 | J901222 | Болт | 2 |
| 72 | A590912 | Пружинная шайба | 4 |
| 74 | 9731944 | Трубка | 1 |
| 75 | 9731945 | Трубка | 1 |
| 76 | 94-2011 | Пробка | 2 |
| 77 | 4189858 | Хомут трубки | 2 |
| 78 | J901245 | Болт | 2 |
| 80 | 4158059 | Шланг | 2 |
| 81 | 4158061 | Шланг | 2 |
| 83 | 9731079 | Кронштейн | 1 |
| 84 | 4195689 | Седло винта | 4 |
| 86 | J900812 | Болт | 2 |
| 87 | A590908 | Пружинная шайба | 2 |
| 89 | 4023814 | Запорный клапан | 1 |
| 91 | 4234754 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
