Передний трубопроводы(1) — HITACHI RX2000

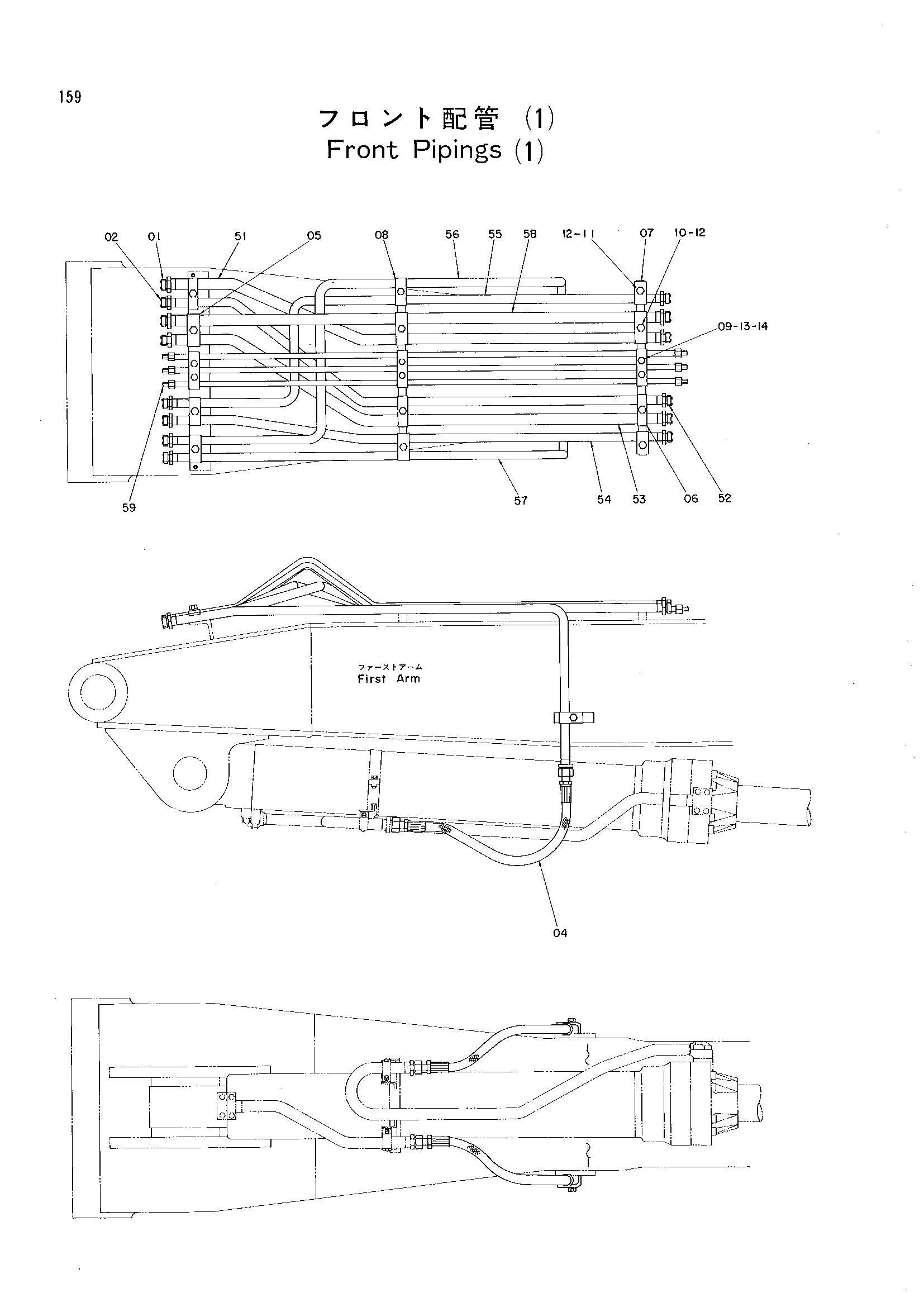

Заводская схема «Передний трубопроводы(1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 6 |
| 02 | 4187308 | Уплотнительное кольцо | 16 |
| 04 | 4187389 | Шланг | 2 |
| 05 | 4189860 | Хомут трубки | 3 |
| 06 | 4153488 | Хомут трубки | 3 |
| 07 | 4190126 | Хомут трубки | 4 |
| 08 | 4189859 | Хомут трубки | 4 |
| 09 | 4001165 | Хомут: трубка | 3 |
| 10 | J901265 | Болт | 6 |
| 11 | J901255 | Болт | 8 |
| 12 | A590912 | Пружинная шайба | 14 |
| 13 | J901040 | Болт | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 51 | 9729487 | Трубка | 1 |
| 52 | 9729489 | Трубка | 1 |
| 53 | 9729490 | Трубка | 1 |
| 54 | 9729491 | Трубка | 1 |
| 55 | 9729484 | Трубка | 1 |
| 56 | 9729485 | Трубка | 1 |
| 57 | 9729492 | Трубка | 1 |
| 58 | 9729486 | Трубка | 1 |
| 59 | 9729488 | Трубка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
