Основной трубопроводы(1-4) — HITACHI RX2000

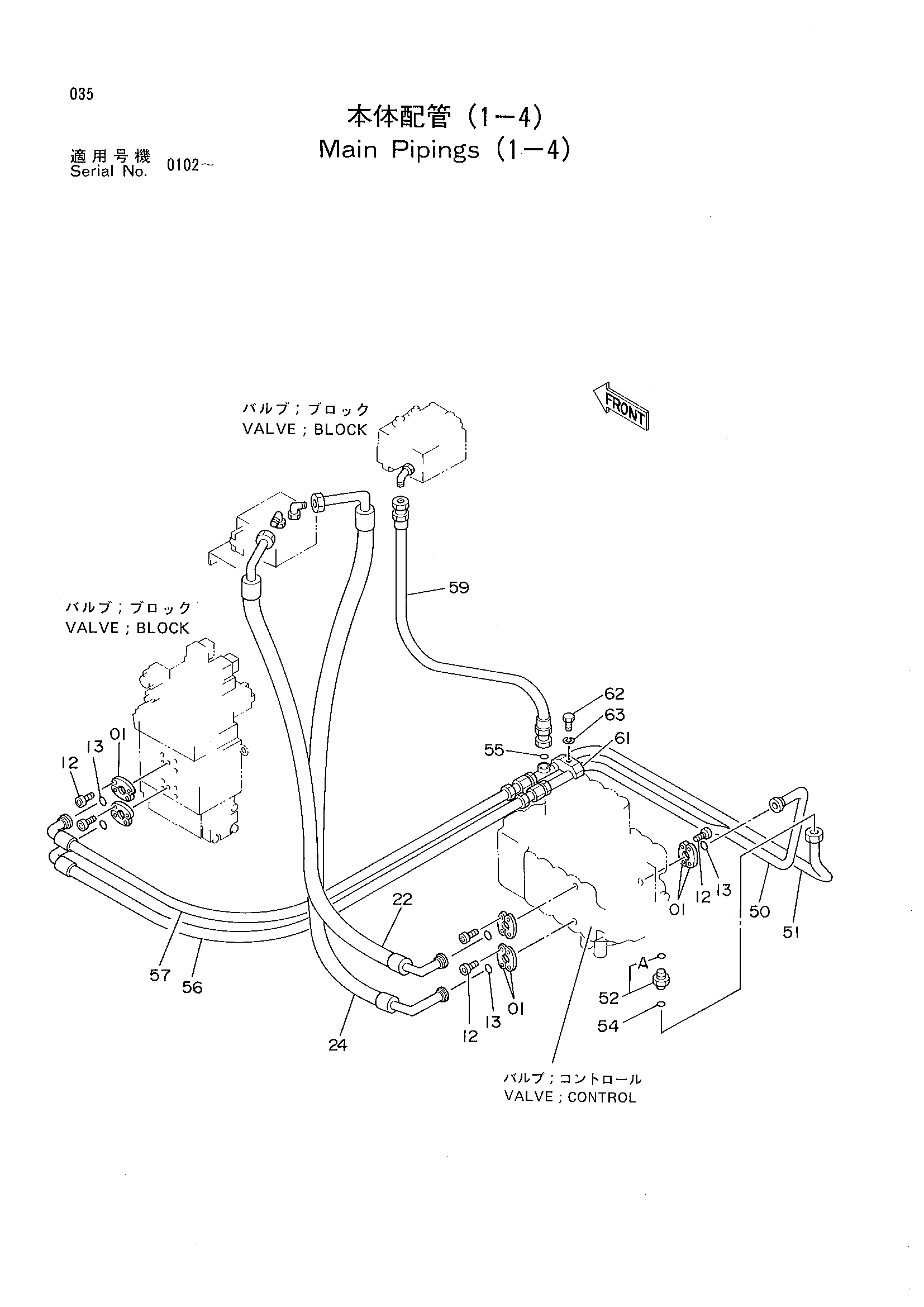

Заводская схема «Основной трубопроводы(1-4)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 10 |
| 12 | M341030 | Болт с внутренним шестигранником | 20 |
| 13 | 971489 | Уплотнительное кольцо | 5 |
| 22 | 4226391 | Шланг | 1 |
| 24 | 4226392 | Шланг | 1 |
| 50 | 8044292 | Трубка | 1 |
| 51 | 8044293 | Трубка | 1 |
| 52 | 4189601 | Адаптер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4187328 | Уплотнительное кольцо | 1 |
| 55 | 4187308 | Уплотнительное кольцо | 3 |
| 56 | 4236712 | Шланг | 1 |
| 57 | 4236713 | Шланг | 1 |
| 59 | 4216406 | Шланг | 1 |
| 61 | 4189859 | Хомут трубки | 1 |
| 62 | J901255 | Болт | 1 |
| 63 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
