Рама — HITACHI RX2000

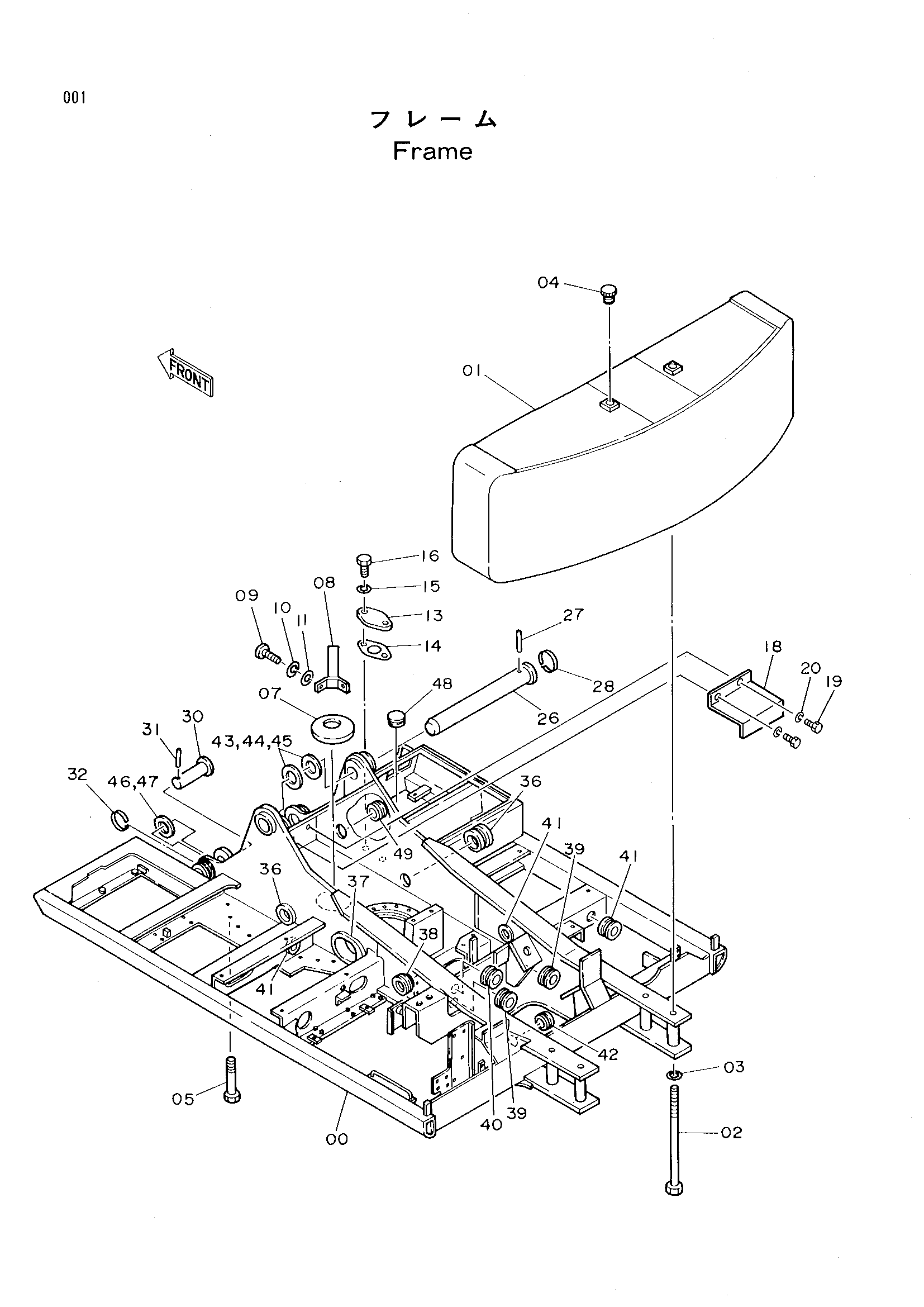

Заводская схема «Рама» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001870 | Рама основной | 1 |
| 01 | 6007734 | Противовес | 1 |
| 02 | J932721 | Болт | 4 |
| 03 | 4126485 | Шайба | 4 |
| 04 | 4139583 | Колпачок | 2 |
| 05 | J932000 | Болт | 30 |
| 07 | 4176863 | Крышка задний | 1 |
| 08 | 8033211 | Ограничитель | 1 |
| 09 | J901435 | Болт | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
| 11 | 4114404 | Шайба | 2 |
| 13 | 4013896 | Крышка | 1 |
| 14 | 4157713 | Манжета | 1 |
| 15 | A590110 | Шайба | 2 |
| 16 | J901020 | Болт | 2 |
| 18 | 4217082 | Крышка | 1 |
| 19 | J901020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 26 | 3036966 | Палец | 1 |
| 27 | 4140825 | Палец | 1 |
| 28 | 4140823 | Кольцо | 1 |
| 30 | 4196104 | Палец | 2 |
| 31 | 4098713 | Палец | 2 |
| 32 | 4098712 | Кольцо | 2 |
| 36 | 4191977 | Резиновая втулка | 2 |
| 37 | 4191978 | Резиновая втулка | 1 |
| 38 | 4201749 | Резиновая втулка | 1 |
| 39 | 4200176 | Резиновая втулка | 2 |
| 40 | 4201986 | Резиновая втулка | 1 |
| 41 | 4201995 | Резиновая втулка | 3 |
| 42 | 4205136 | Резиновая втулка | 1 |
| 43 | 4101280 | Регулировочная шайба | 1 |
| 44 | 4142950 | Регулировочная шайба | 1 |
| 45 | 4101281 | Регулировочная шайба | 2 |
| 46 | 4114816 | Регулировочная шайба | 2 |
| 47 | 4114817 | Регулировочная шайба | 2 |
| 48 | 4207423 | Резиновая втулка | 1 |
| 49 | 4207423 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
