Пилотный трубопроводы(2) — HITACHI RX2000

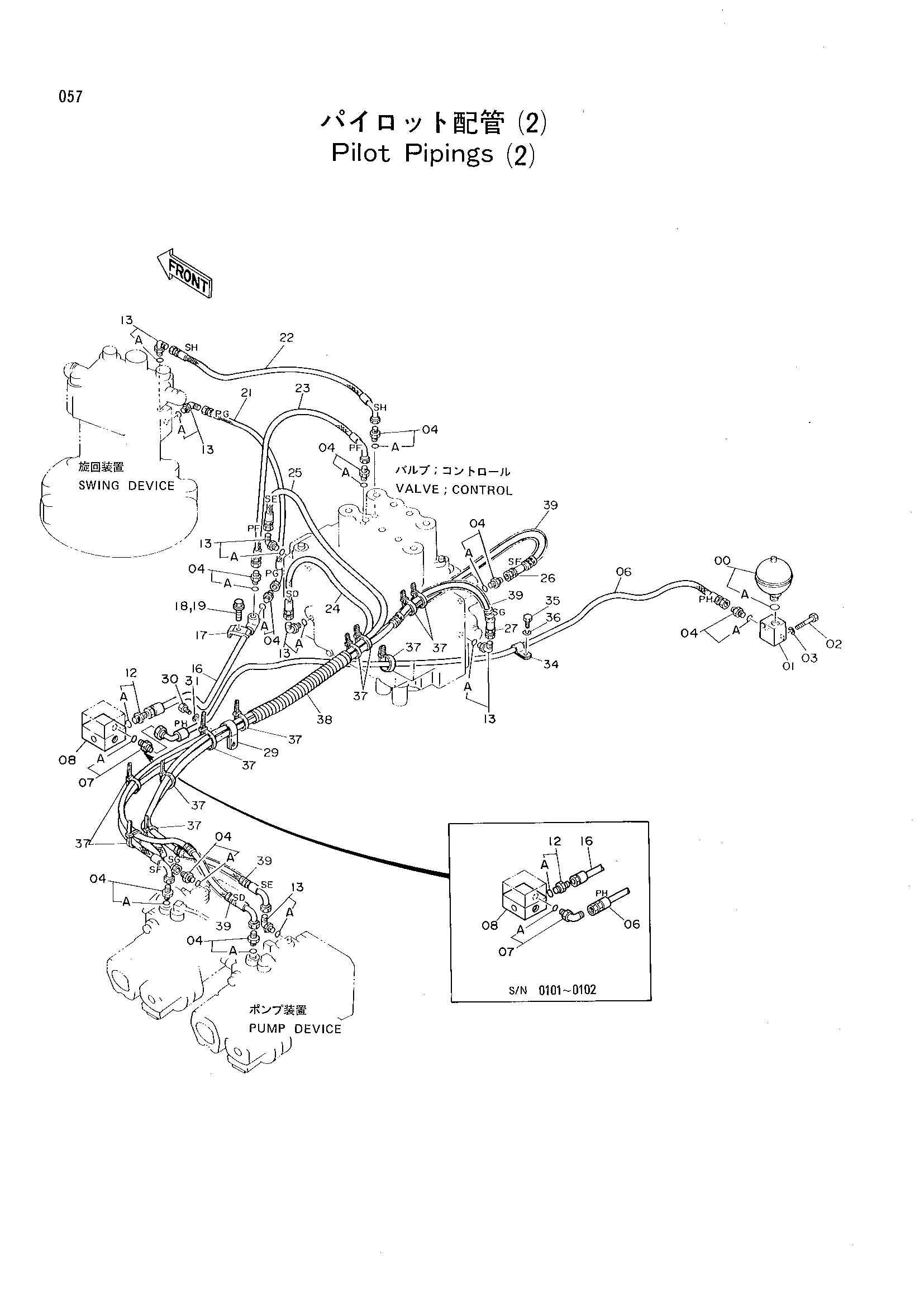

Заводская схема «Пилотный трубопроводы(2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | 3036998 | Блок | 1 |
| 02 | J901060 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4200465 | Адаптер | 9 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06-01 | 4203123 | Нейлоновый шланг | 1 |
| 06-02 | 4215675 | Нейлоновый шланг | 1 |
| 07-01 | 4200468 | Адаптер | 1 |
| 07-02 | 4200470 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9072360 | Обратный клапан | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 6 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9727747 | Трубка | 1 |
| 17 | 4190124 | Хомут трубки | 1 |
| 18-01 | J011245 | Болт | 1 |
| 18-02 | J901245 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 21-01 | 4203084 | Нейлоновый шланг | 1 |
| 21-02 | 4225422 | Нейлоновый шланг | 1 |
| 22 | 4203085 | Нейлоновый шланг | 1 |
| 23 | 4203083 | Нейлоновый шланг | 1 |
| 24 | 4203076 | Шланг | 1 |
| 25 | 4203077 | Нейлоновый шланг | 1 |
| 26 | 4203078 | Шланг | 1 |
| 27 | 4203079 | Нейлоновый шланг | 1 |
| 29 | 4192035 | Зажим | 1 |
| 30 | J901018 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 34 | 4190261 | Зажим | 1 |
| 35 | J901018 | Болт | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | 4055312 | Зажим | 11 |
| 38 | 4044420 | Защитный кожух | 1 |
| 39 | 4207518 | Трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
