Гидроцилиндр рукояти — HITACHI RX2000

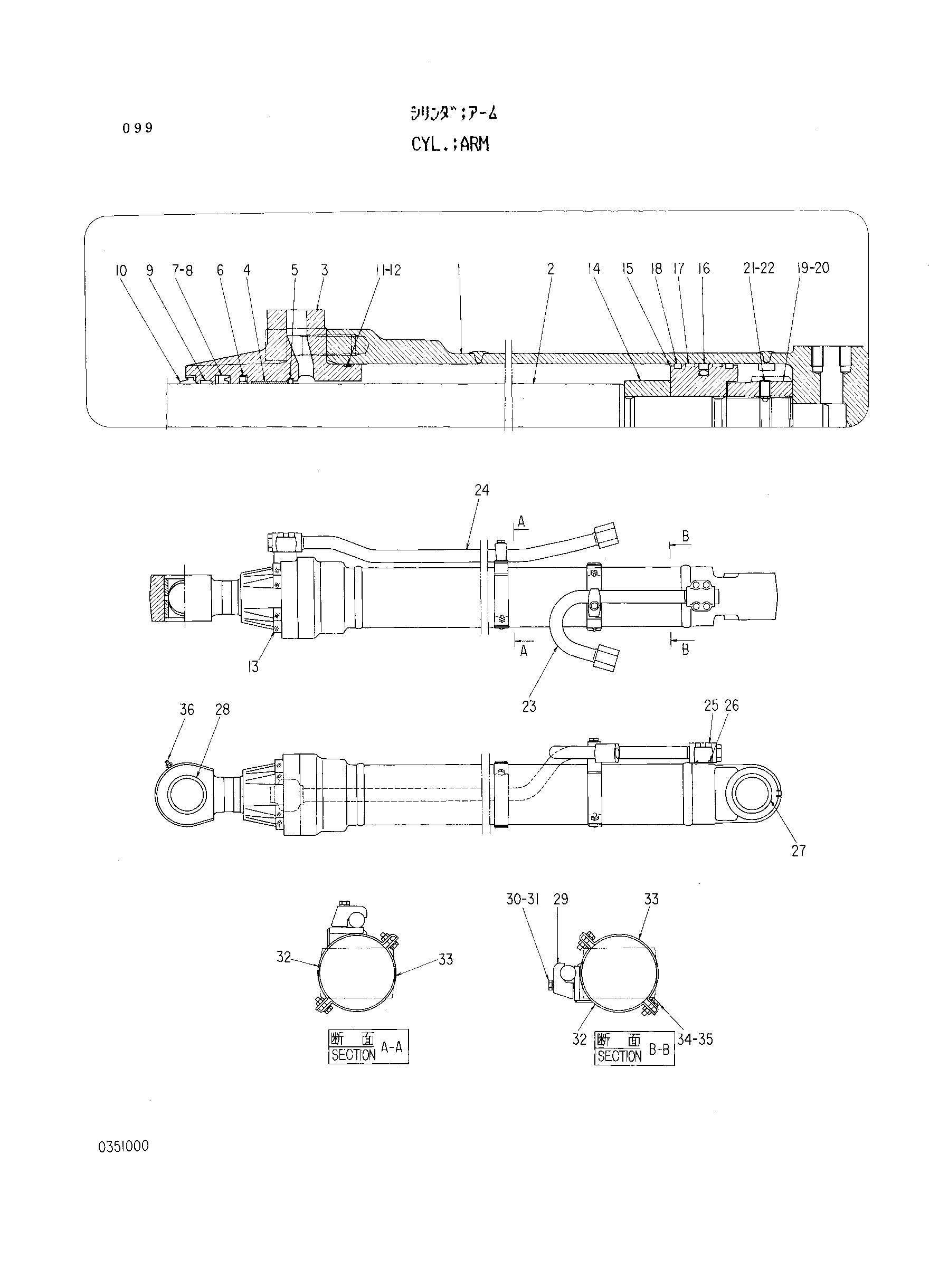

Заводская схема «Гидроцилиндр рукояти» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4216519 | Гидроцилиндр рукояти | 1 | |
| 1 | 0351001 | Труба гидроцилиндра | 1 |
| 2 | 0351002 | Шток поршня | 1 |
| 3 | 0351003 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0309005 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0309006 | Кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | 4129441 | Уплотнительное кольцо | 1 |
| 12 | 0309207 | Опорное кольцо | 1 |
| 13 | 0351004 | Болт с внутренним шестигранником | 8 |
| 14 | 0351005 | Амортизирующий подшипник | 1 |
| 15 | 0309209 | Поршень | 1 |
| 16 | 0309210 | Уплотнительное кольцо | 1 |
| 17 | 0309211 | Кольцо | 2 |
| 18 | 0309212 | Кольцо | 2 |
| 19 | 0309216 | Регулировочная шайба | 1 |
| 20 | 0309213 | Гайка | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0351006 | Трубка | 1 |
| 24 | 0351007 | Трубка | 1 |
| 25 | 0309020 | Болт с внутренним шестигранником | 8 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | 0309215 | Втулка пальца | 1 |
| 28 | 0174403 | Втулка | 1 |
| 29 | 0309219 | Хомут трубки | 2 |
| 30 | 0237417 | Болт | 2 |
| 31 | 0208516 | Пружинная шайба | 2 |
| 32 | 0309220 | Лента | 2 |
| 33 | 0309221 | Лента | 2 |
| 34 | 0178820 | Болт | 4 |
| 35 | 0325913 | Шайба | 4 |
| 36 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
