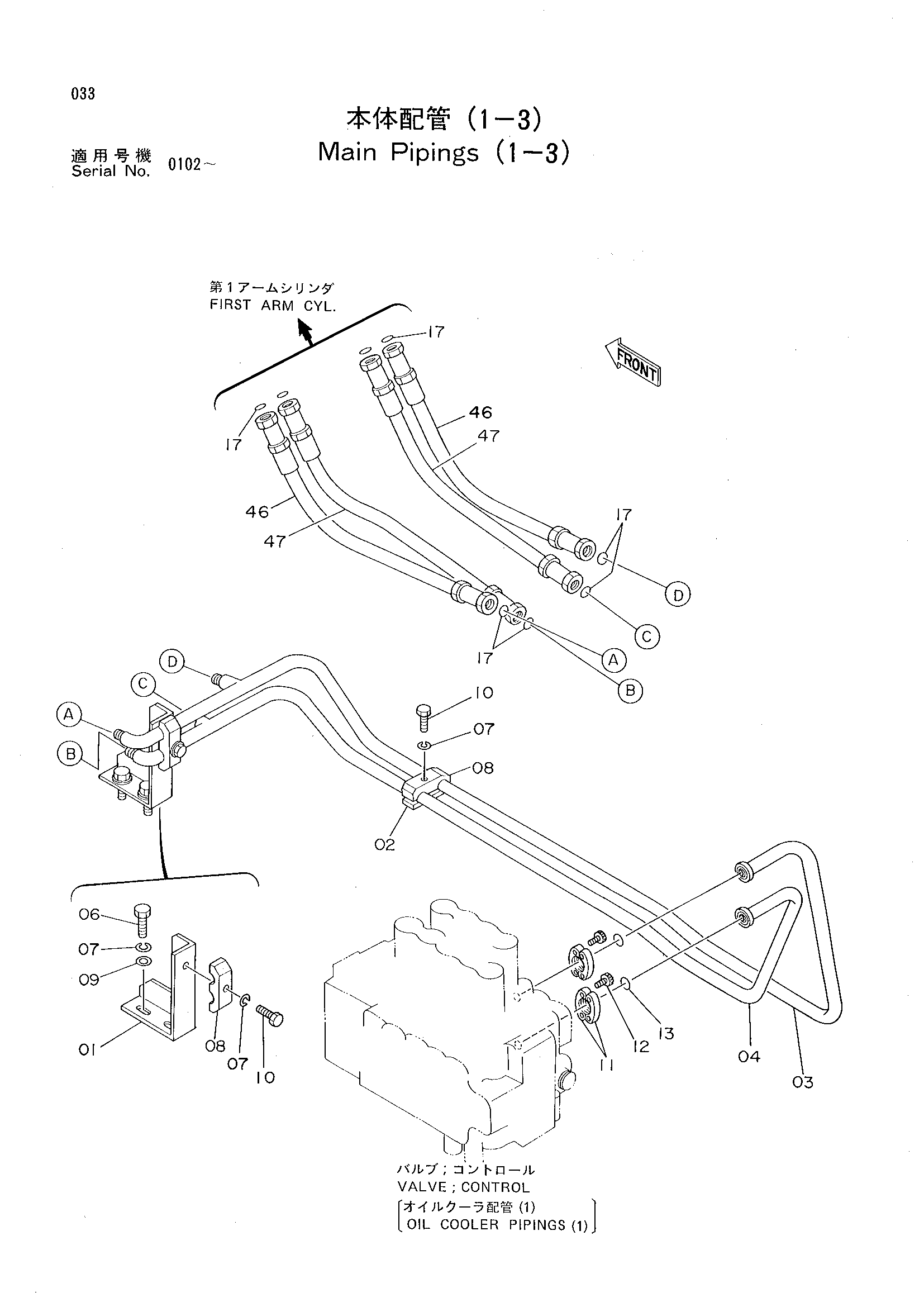

Основной трубопроводы(1-3) — HITACHI RX2000
Заводская схема «Основной трубопроводы(1-3)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9728544 | Опора | 1 |
| 02 | 4209157 | Седло винта | 1 |
| 03 | 8036801 | Трубка | 1 |
| 04 | 8036802 | Трубка | 1 |
| 06 | J901225 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4153488 | Хомут трубки | 2 |
| 09 | 449490 | Шайба | 2 |
| 10 | J901270 | Болт | 2 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 46 | 4200475 | Шланг | 2 |
| 47 | 4200476 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
