Пилотный трубопроводы(6-2) — HITACHI RX2000

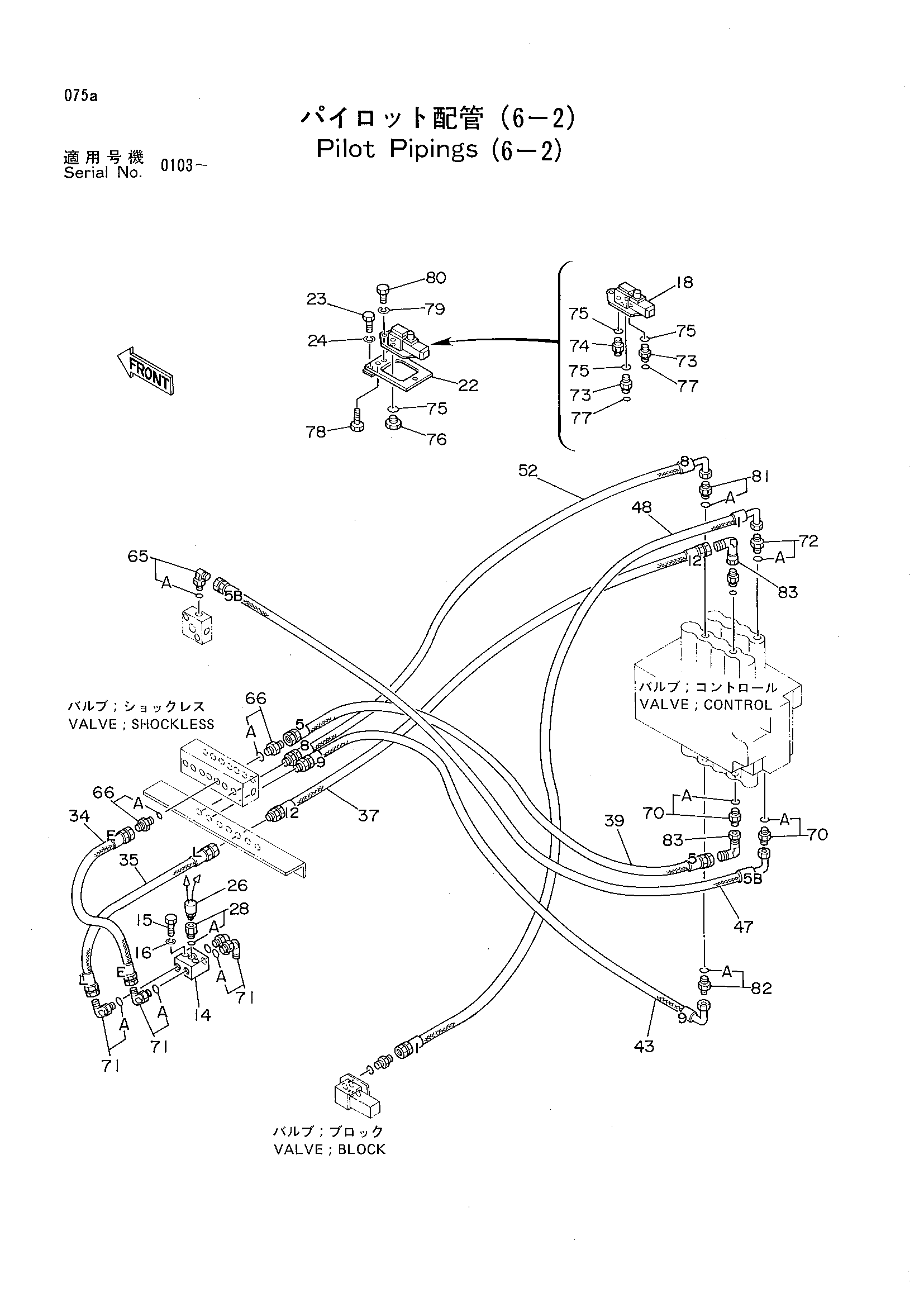

Заводская схема «Пилотный трубопроводы(6-2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4216840 | Челночный клапан | 1 |
| 15 | J901055 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 18 | 4216838 | Клапан SOL. | 1 |
| 22 | 9729554 | Кронштейн | 1 |
| 23 | J901025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | 4216897 | Датчик давления | 1 |
| 28 | 4138898 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4215667 | Нейлоновый шланг | 1 |
| 35 | 4215668 | Нейлоновый шланг | 1 |
| 37 | 4203073 | Нейлоновый шланг | 1 |
| 39 | 4203068 | Нейлоновый шланг | 1 |
| 43 | 4209771 | Нейлоновый шланг | 1 |
| 47 | 4215682 | Нейлоновый шланг | 1 |
| 48 | 4207908 | Нейлоновый шланг | 1 |
| 52 | 4209770 | Нейлоновый шланг | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4200466 | Адаптер | 2 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4156434 | Угловой штуцер | 4 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4202422 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4227797 | Адаптер | 2 |
| 74 | 4227796 | Адаптер | 1 |
| 75 | 4506420 | Уплотнительное кольцо | 4 |
| 76 | 4074727 | Пробка | 1 |
| 77 | 4138938 | Уплотнительное кольцо | 2 |
| 78 | J900622 | Болт | 2 |
| 79 | A590906 | Пружинная шайба | 2 |
| 80 | M500605 | Гайка | 2 |
| 81 | 4239187 | Тхроттле | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4239185 | Тхроттле | 1 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | 4239976 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
