Лебёдка — HITACHI RX2000

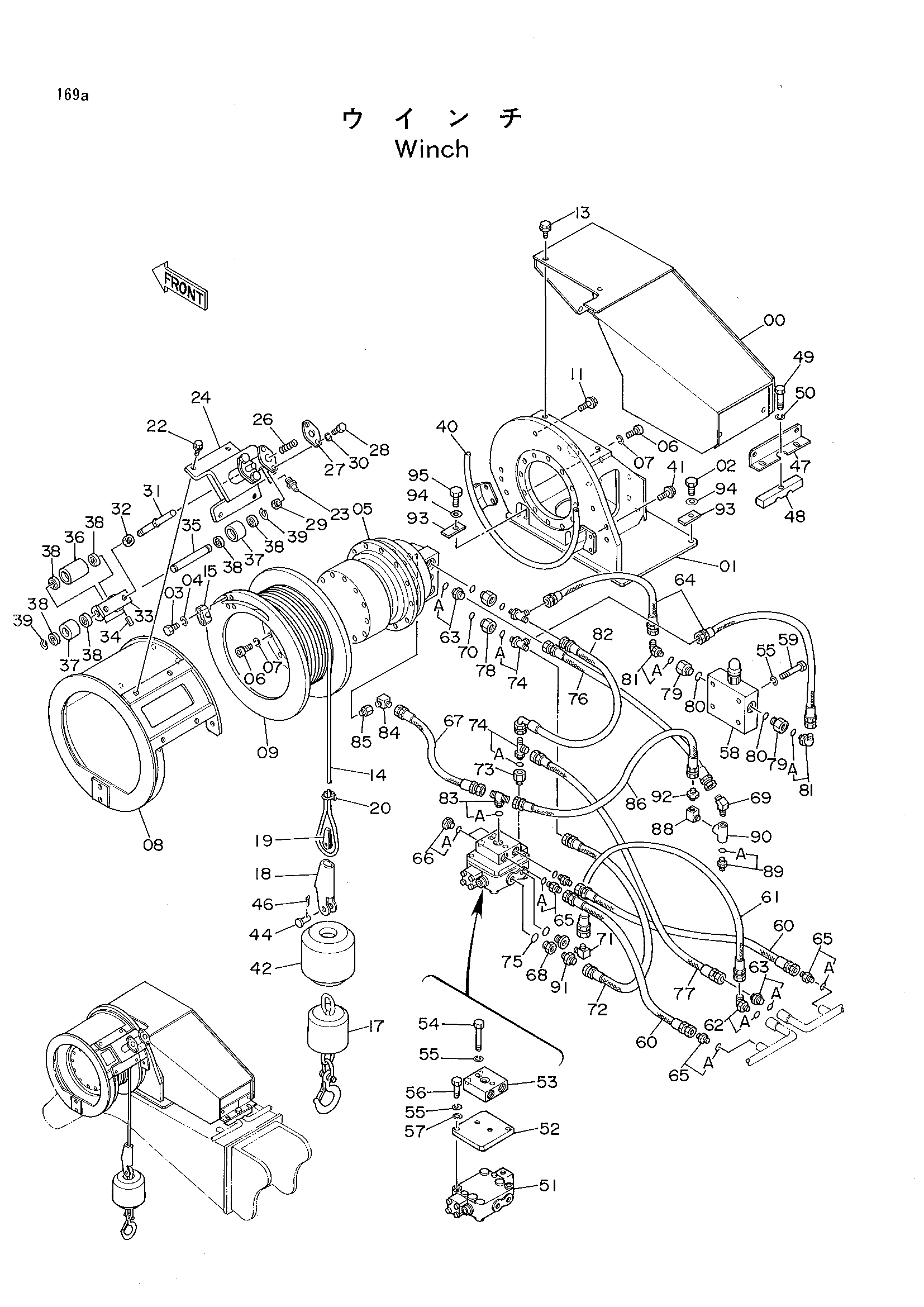

Заводская схема «Лебёдка» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7020963	Крышка	1
01	7020813	Кронштейн	1
02	J931650	Болт	4
03	J900835	Болт	4
04	A590908	Пружинная шайба	4
05	4240489	Гидромотор	1
06	M341440	Болт с внутренним шестигранником	24
07	A590914	Пружинная шайба	24
08	7020964	Крышка	1
09	8044584	Барабан	1
11	J011035	Болт	4
13	J020820	Болт с шайбой	7
14	4240356	Канат провод	1
15	4240355	Ограничитель	2
17	4216774	Крюк	1
18	8914638	Разъём	1
19	4903816	Ведге шнек	1
20	94-2903	Зажим провод	1
22	J021025	Болт	4
23	J75481	Штуцер	2
24	7020815	Опора	1
26	412831	Пружина	2
27	4218986	Пластина	2
28	J901030	Болт	4
29	J950010	Гайка	4
30	A590910	Пружинная шайба	4
31	4224910	Шток	2
32	J951020	Гайка	2
33	9730472	Кронштейн	1
34	4144009	Пружинный штифт	4
35	4218989	Палец	1
36	4218988	Ролик	1
37	4240532	Ролик	2
38	4162940	Шариковый подшипник	6
39	991340	Стопорное кольцо	2
40	8044918	Направляющая каната	1
41	J021035	Болт	4
42	4240678	Колпачок	1
44	488859	Палец	1
46	A764032	Шплинт	1
47	4242553	Кронштейн	1
48	4242647	Хомут трубки	1
49	J901055	Болт	1
50	A590910	Пружинная шайба	1
51	4240490	Клапан	1
52	4240491	Пластина	1
53	4216840	Челночный клапан	1
54	J900890	Болт	2
55	A590908	Пружинная шайба	8
56	J900855	Болт	2
57	A590108	Шайба	2
58	4226205	Тормозной клапан	1
59	J900875	Болт	4
60	4044758	Шланг	2
61	4055298	Шланг	1
62	4037761	Угловой штуцер	1
62A	4509180	Уплотнительное кольцо	1
63	4042031	Адаптер	2
63A	4509180	Уплотнительное кольцо	1
64	4241398	Шланг	2
65	4042030	Адаптер	4
65A	957366	Уплотнительное кольцо	1
66	4093624	Пробка	2
66A	957366	Уплотнительное кольцо	1
67	4055230	Шланг	1
68	4241068	Адаптер	2
69	94-1502	Адаптер	1
70	4506424	Уплотнительное кольцо	2
71	94-1402	Угловой штуцер	1
72	4241399	Шланг	1
73	4240492	Адаптер	1
74	4190267	Тройник	3
74A	4509180	Уплотнительное кольцо	1
75	A811030	Уплотнительное кольцо	2
76	4055159	Шланг	1
77	4158199	Шланг	1
78	4240493	Адаптер	2
79	4240494	Адаптер	2
80	966689	Уплотнительное кольцо	2
81	4037761	Угловой штуцер	2
81A	4509180	Уплотнительное кольцо	1
82	4086613	Шланг	1
83	4155847	Штуцер	1
83A	957366	Уплотнительное кольцо	1
84	94-1401	Адаптер	1
85	4015427	Адаптер	1
86	4158067	Шланг	1
88	4080610	Угловой штуцер	1
89	4229648	Адаптер	1
89A	4509180	Уплотнительное кольцо	1
90	94-0661	Тройник	1
91	94-1302	Адаптер	1
92	4243192	Тхроттле	1
93	4244359	Стопорная шайба	6
94	4114405	Шайба	6
95-01	J931635	Болт	2
95-02	J931650	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
