Механизм поворота — HITACHI RX2000

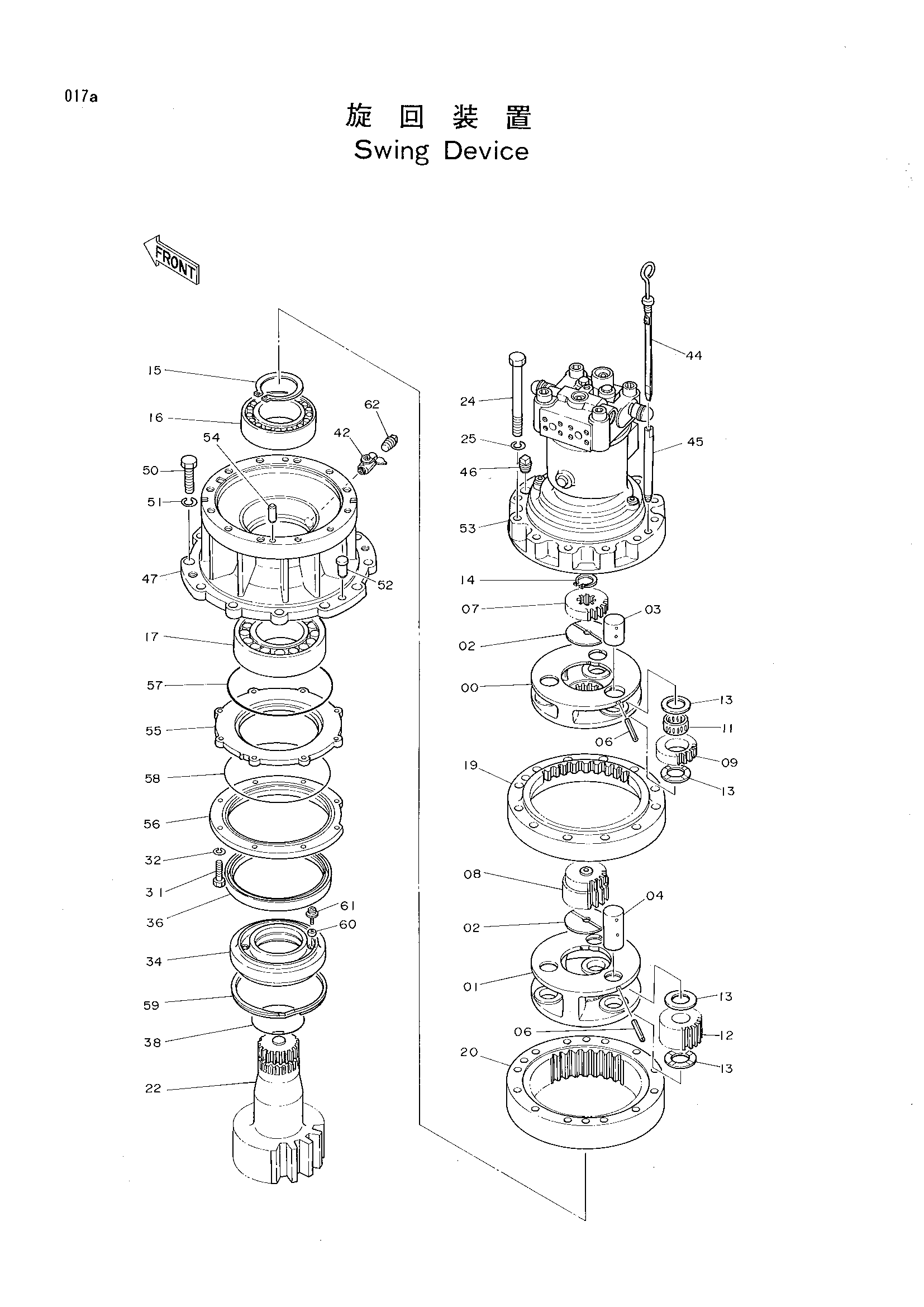

Заводская схема «Механизм поворота» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1010673	Водило	1
01	1011450	Водило	1
02	4187590	Упорная пластина	2
03	4187588	Палец	3
04-01	4207808	Палец	3
04-02	4244694	Палец	3
06	986954	Пружинный штифт	6
07	3035168	Солнечная шестерня	1
08	3039317	Солнечная шестерня	1
09	3035171	Планетарная шестерня	3
11	4187318	Игольчатый подшипник	3
12	9727123	Планетарная шестерня	3
13	4187591	Упорная пластина	12
14	959499	Стопорное кольцо	1
15	942480	Стопорное кольцо	1
16	4504706	Подшипник. спх.рол.	1
17	4508194	Роликовый подшипник	1
19	2024897	Коронная шестерня	1
20	2023937	Шестерня интернал	1
22	2023942	Вал проп.	1
24-01	J911813	Болт	12
24-02	J911816	Болт	12
25	A590918	Пружинная шайба	12
31	J901240	Болт	8
32	A590912	Пружинная шайба	8
34	2024621	Втулка	1
36	4187681	Масляное уплотнение	1
38	A811120	Уплотнительное кольцо	1
42	4194712	Кран	1
44	3035979	Указатель уровня	1
45-01	4191879	Трубка	1
45-02	4229787	Трубка	1
46	94-2025	Пробка	1
47	1011686	Корпус	1
50	J932065	Болт	12
51	A590920	Пружинная шайба	12
52	4080398	Установочный штифт	2
53-01	4239815	Гидромотор	1
53-02	4244113	Гидромотор	1
54	J401640	Довел	2
55	2025179	Крышка	1
56	2024625	Крышка	1
57	4210325	Уплотнительное кольцо	1
58	4204138	Уплотнительное кольцо	1
59	4204748	Кольцо ретаинин	1
60	4204644	Магнит	2
61	4204645	Винт	2
62	94-2024	Пробка	1
