Передний трубопроводы(2) — HITACHI RX2000

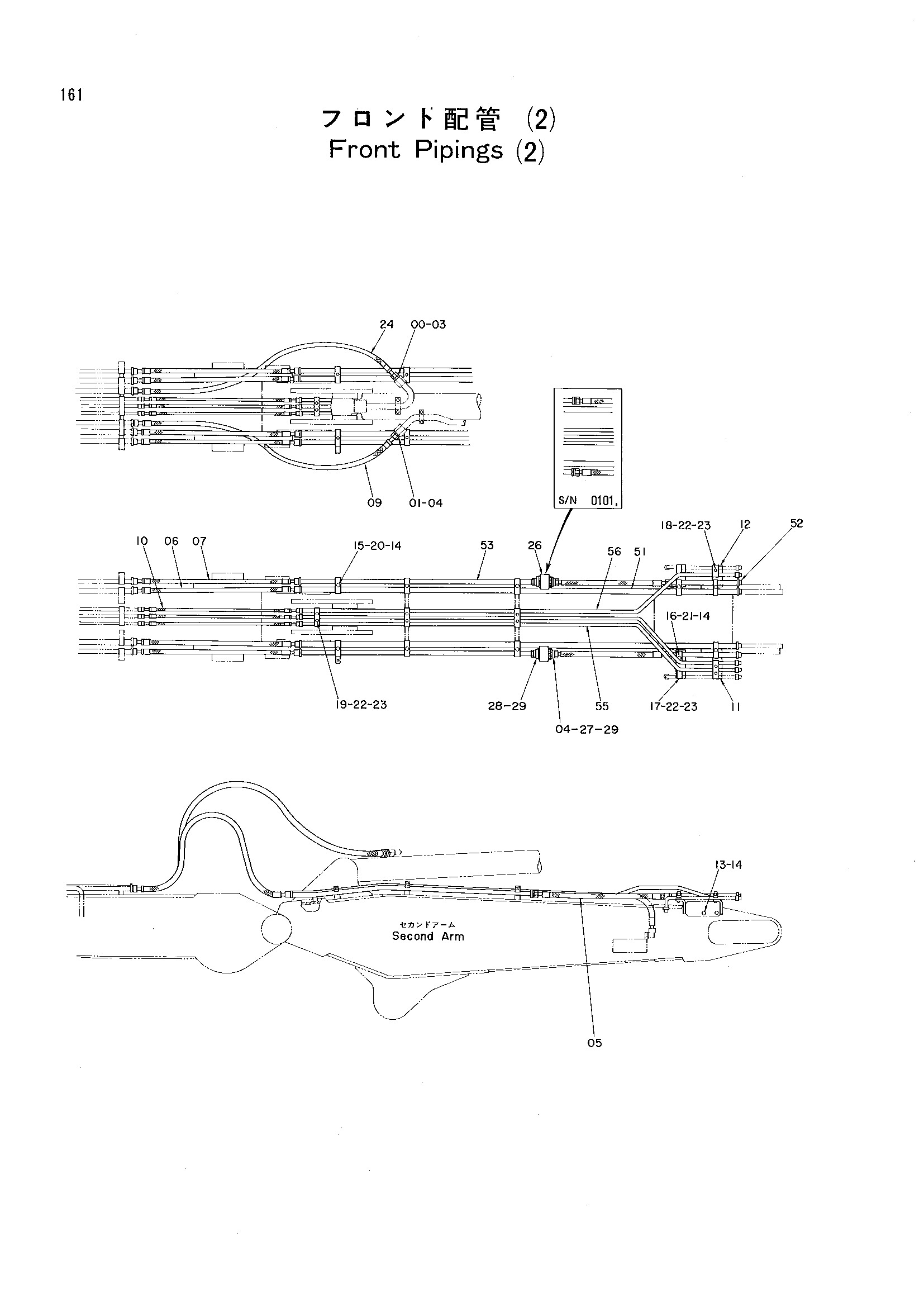

Заводская схема «Передний трубопроводы(2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 1 |
| 01 | 4189537 | Адаптер | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 5 |
| 04 | 4187308 | Уплотнительное кольцо | 9 |
| 05 | 4200475 | Шланг | 2 |
| 06 | 4216411 | Шланг | 2 |
| 07 | 4209720 | Шланг | 2 |
| 09 | 4209721 | Шланг | 1 |
| 10 | 4216400 | Шланг | 3 |
| 11 | 9729476 | Кронштейн | 1 |
| 12 | 9729477 | Кронштейн | 1 |
| 13 | J901230 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 14 |
| 15 | 4153488 | Хомут трубки | 9 |
| 16 | 4190126 | Хомут трубки | 1 |
| 17 | 4138227 | Хомут трубки | 2 |
| 18 | 4053593 | Хомут трубки | 1 |
| 19 | 4001165 | Хомут: трубка | 4 |
| 20 | J901265 | Болт | 9 |
| 21 | J901255 | Болт | 1 |
| 22 | J901040 | Болт | 11 |
| 23 | A590910 | Пружинная шайба | 11 |
| 24 | 4193865 | Шланг | 1 |
| 26 | 4236342 | Клапан тхроттле | 2 |
| 27 | 4235616 | Адаптер | 2 |
| 28 | 4235618 | Адаптер | 2 |
| 29 | A811030 | Уплотнительное кольцо | 4 |
| 51 | 9729493 | Трубка | 2 |
| 52 | 9729494 | Трубка | 2 |
| 53-01 | 9729495 | Трубка | 2 |
| 53-02 | 9731628 | Трубка | 2 |
| 55 | 9729497 | Трубка | 2 |
| 56 | 9729498 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
