Пилотный трубопроводы(6-3) — HITACHI RX2000

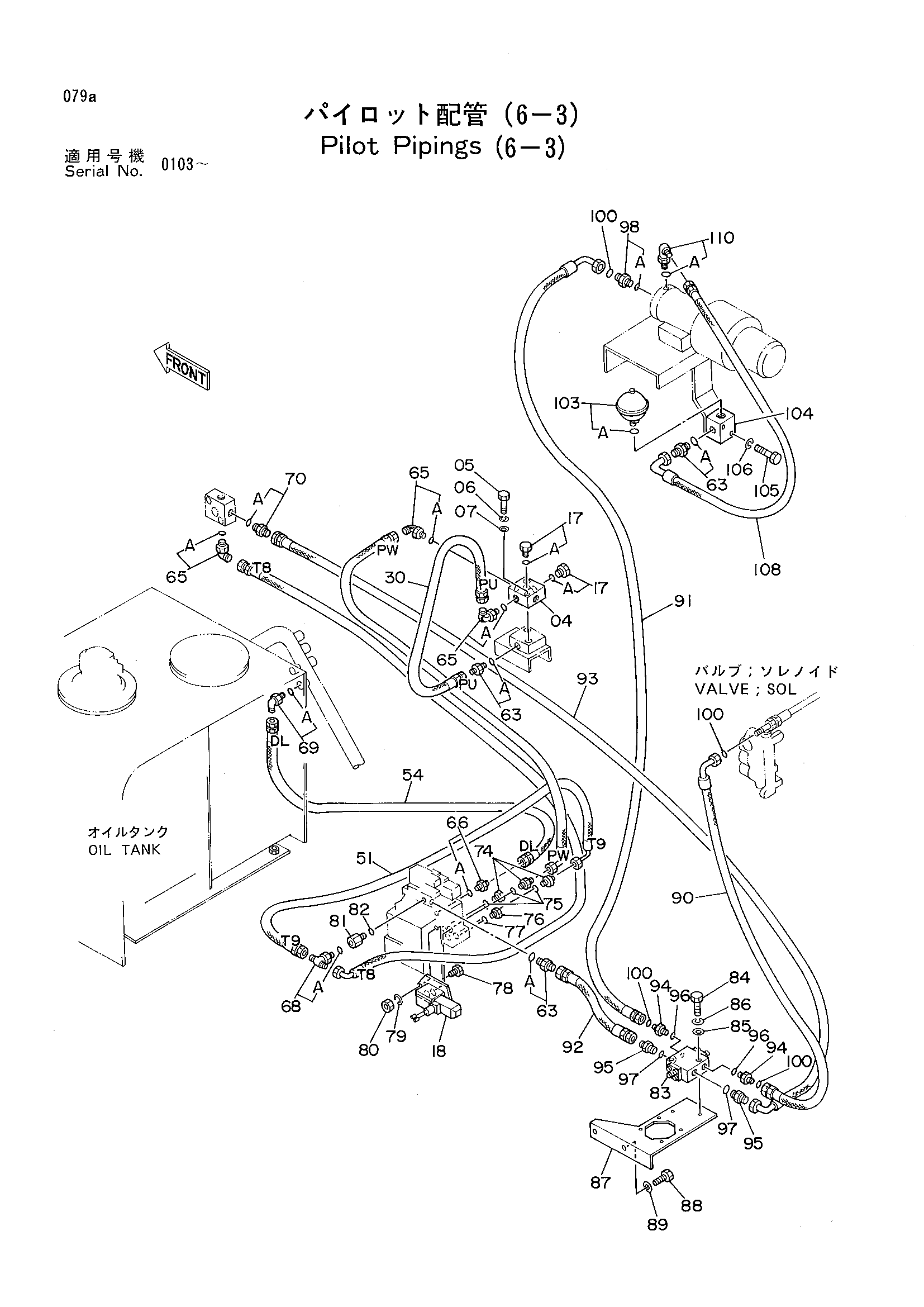

Заводская схема «Пилотный трубопроводы(6-3)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3040950 | Блок | 1 |
| 05 | J901000 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 17 | 4092534 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4216838 | Клапан SOL. | 1 |
| 30 | 4215673 | Нейлоновый шланг | 1 |
| 32 | 4215677 | Нейлоновый шланг | 1 |
| 51 | 4215697 | Нейлоновый шланг | 1 |
| 54 | 4215690 | Нейлоновый шланг | 1 |
| 57 | 4215695 | Нейлоновый шланг | 1 |
| 63 | 4200467 | Адаптер | 3 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4154671 | Угловой штуцер | 3 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4208473 | Тройник | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4154671 | Угловой штуцер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4200466 | Адаптер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4227796 | Адаптер | 3 |
| 75 | 4506420 | Уплотнительное кольцо | 3 |
| 76 | 4074727 | Пробка | 1 |
| 77 | 4506420 | Уплотнительное кольцо | 1 |
| 78 | J900622 | Болт | 2 |
| 79 | A590906 | Пружинная шайба | 2 |
| 80 | M500605 | Гайка | 2 |
| 81 | 4219521 | Адаптер | 1 |
| 82 | 4506415 | Уплотнительное кольцо | 1 |
| 83 | 4239973 | Обратный клапан | 1 |
| 84 | J900855 | Болт | 2 |
| 85 | A590108 | Шайба | 2 |
| 86 | A590908 | Пружинная шайба | 2 |
| 87 | 4236332 | Кронштейн | 1 |
| 88 | J901222 | Болт | 2 |
| 89 | A590912 | Пружинная шайба | 2 |
| 90 | 4236763 | Шланг | 1 |
| 91 | 4236762 | Шланг | 1 |
| 92 | 4236765 | Шланг | 1 |
| 93 | 4236764 | Шланг | 1 |
| 94 | 4239817 | Адаптер | 2 |
| 95 | 4239818 | Адаптер | 2 |
| 96 | 966689 | Уплотнительное кольцо | 2 |
| 97 | 4506415 | Уплотнительное кольцо | 2 |
| 98 | 4189602 | Адаптер | 1 |
| 98A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4138938 | Уплотнительное кольцо | 4 |
| 103 | 4195978 | Гидроаккумулятор | 1 |
| 103A | 954493 | Уплотнительное кольцо | 1 |
| 104 | 3036998 | Блок | 1 |
| 105 | J901060 | Болт | 2 |
| 106 | A590910 | Пружинная шайба | 2 |
| 108 | 4218001 | Шланг | 1 |
| 110 | 4154671 | Угловой штуцер | 1 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
