Пилотный трубопроводы(6-1) — HITACHI RX2000

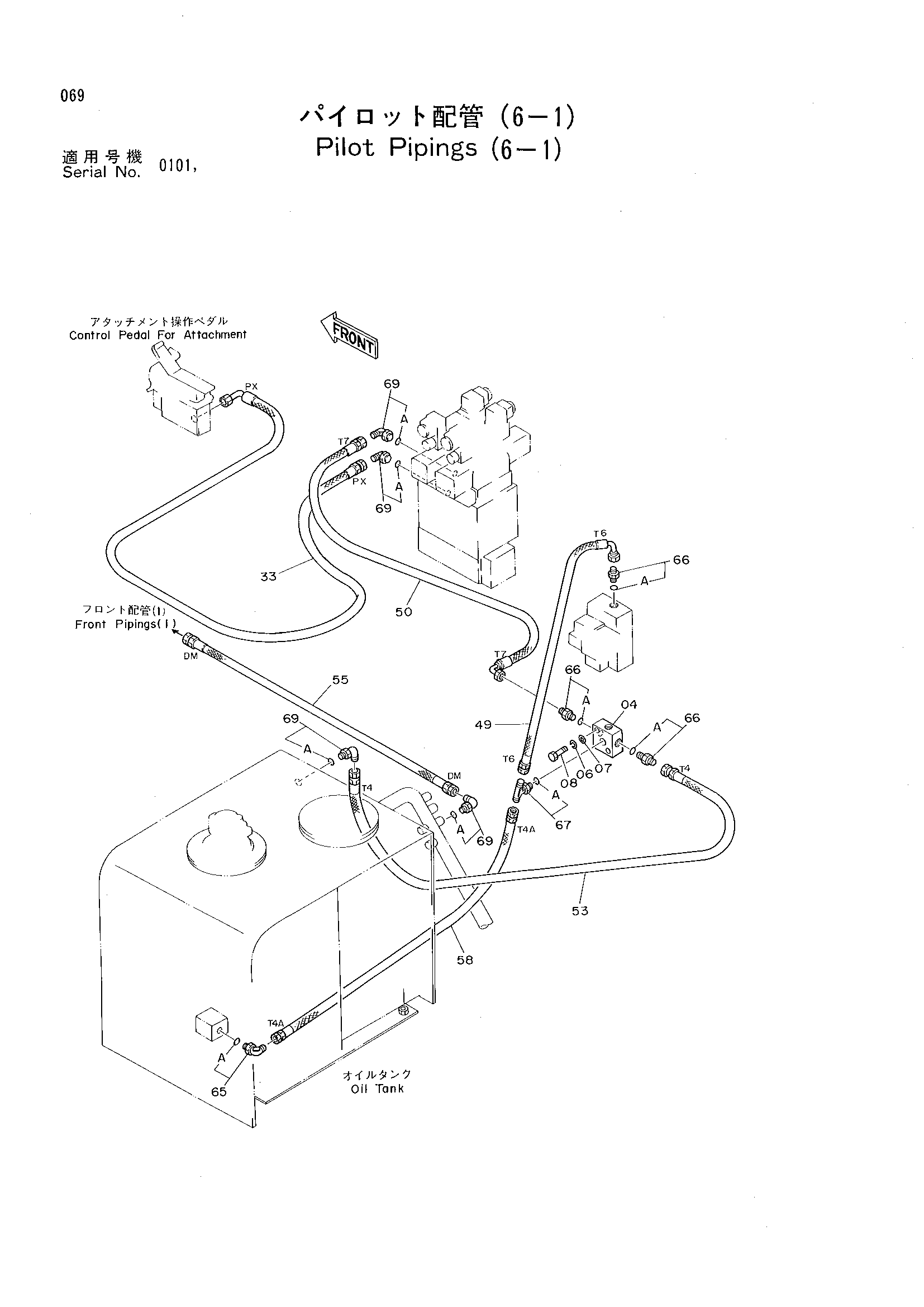

Заводская схема «Пилотный трубопроводы(6-1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3040950 | Блок | 1 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 08 | J901055 | Болт | 2 |
| 33 | 4215678 | Нейлоновый шланг | 1 |
| 49 | 4215693 | Нейлоновый шланг | 1 |
| 50 | 4215694 | Нейлоновый шланг | 1 |
| 53 | 4215696 | Нейлоновый шланг | 1 |
| 55 | 4215691 | Шланг | 1 |
| 58 | 4216432 | Нейлоновый шланг | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 3 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4208472 | Тройник | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4154671 | Угловой штуцер | 4 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
