Основной трубопроводы(2) — HITACHI RX2000

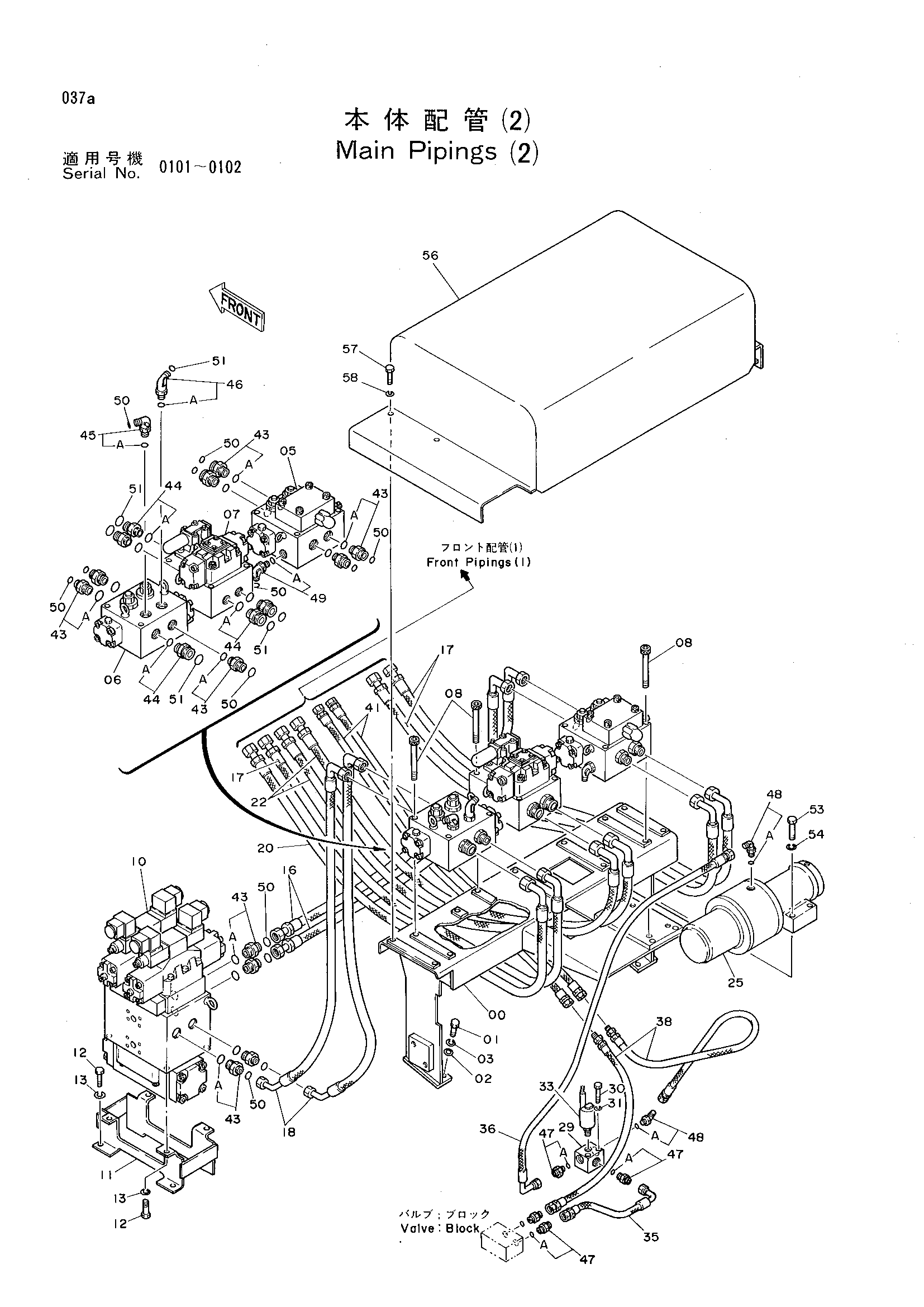

Заводская схема «Основной трубопроводы(2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019243 | Кронштейн | 1 |
| 01 | J901235 | Болт | 4 |
| 02 | 4086891 | Шайба | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 05 | 4214711 | Блок клапанов | 1 |
| 06 | 4214712 | Блок клапанов | 1 |
| 07 | 4214714 | Блок клапанов | 1 |
| 08 | M341002 | Болт с внутренним шестигранником | 12 |
| 10 | 4214713 | Блок клапанов | 1 |
| 11 | 7019244 | Кронштейн | 1 |
| 12 | J901025 | Болт | 7 |
| 13 | A590910 | Пружинная шайба | 7 |
| 16 | 4216413 | Шланг | 2 |
| 17 | 4216414 | Шланг | 3 |
| 18 | 4223502 | Шланг | 2 |
| 20 | 4216412 | Шланг | 1 |
| 22 | 4216408 | Шланг | 2 |
| 25 | 4216839 | Гидроцилиндр | 1 |
| 29 | 3040948 | Блок | 1 |
| 30 | J901065 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 33 | 4226660 | Датчик давления | 1 |
| 35 | 4215699 | Шланг | 1 |
| 36 | 4215698 | Шланг | 1 |
| 38 | 4216403 | Шланг | 2 |
| 41 | 4223503 | Шланг | 2 |
| 43 | 4189619 | Адаптер | 11 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4189601 | Адаптер | 5 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4205391 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4157562 | Угловой штуцер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4200466 | Адаптер | 4 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4154671 | Угловой штуцер | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4202404 | Угловой штуцер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4187308 | Уплотнительное кольцо | 13 |
| 51 | 4187328 | Уплотнительное кольцо | 6 |
| 53 | J901280 | Болт | 4 |
| 54 | A590912 | Пружинная шайба | 4 |
| 56 | 8042823 | Крышка | 1 |
| 57 | J901020 | Болт | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
