Управление педаль для навесное оборудование — HITACHI RX2000

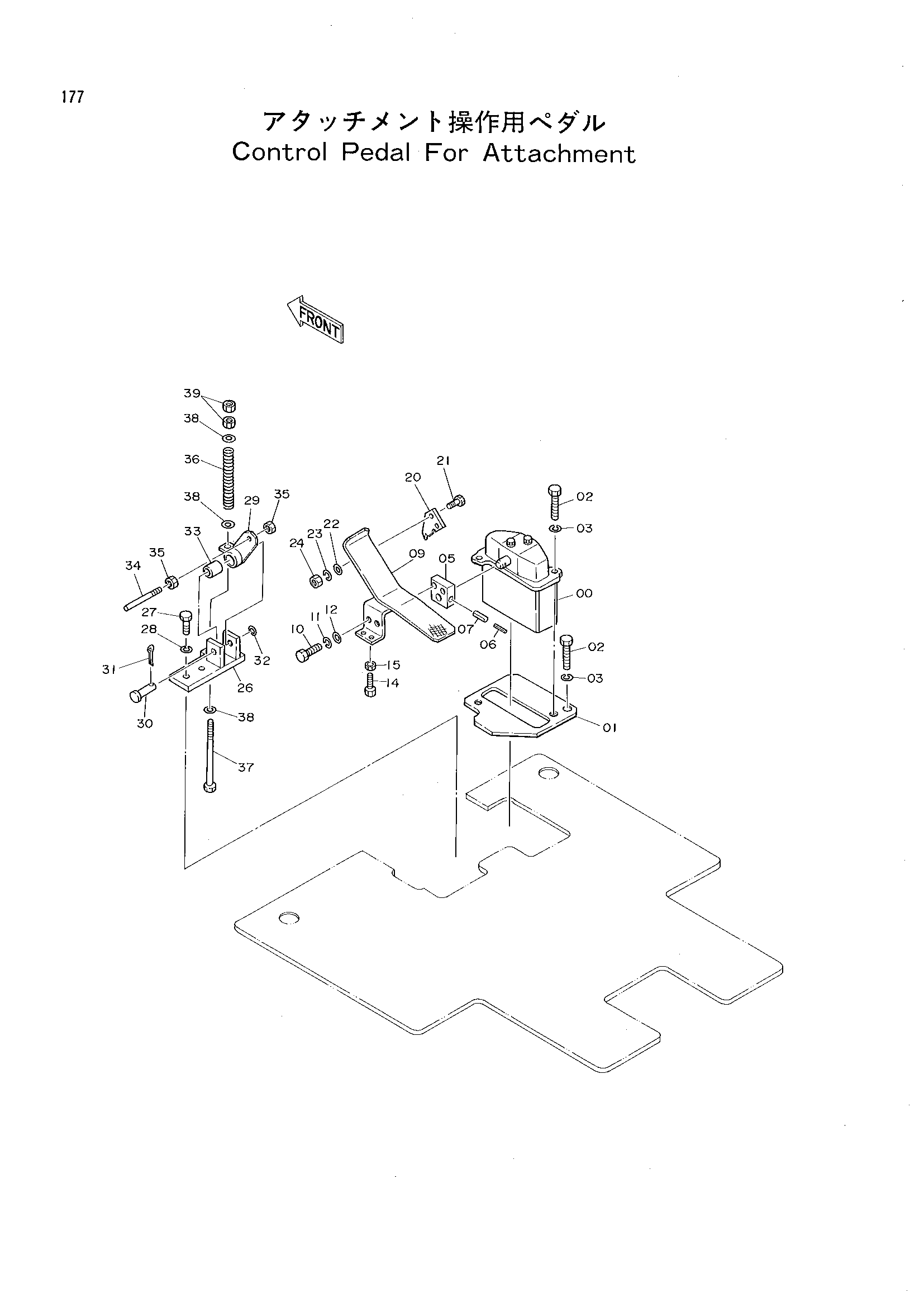

Заводская схема «Управление педаль для навесное оборудование» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 1 |
| 01 | 9728874 | Пластина | 1 |
| 02 | J901035 | Болт | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 05 | 4211166 | Кронштейн | 1 |
| 06 | 4205317 | Пружинный штифт | 1 |
| 07 | 4205318 | Пружинный штифт | 1 |
| 09 | 8043495 | Педаль | 1 |
| 10 | J901025 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | A590110 | Шайба | 2 |
| 14 | J900835 | Болт | 1 |
| 15 | M500807 | Гайка | 1 |
| 20 | 4231936 | Зуб | 1 |
| 21 | J900828 | Болт | 2 |
| 22 | A590108 | Шайба | 2 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | M500807 | Гайка | 2 |
| 26 | 8043496 | Кронштейн | 1 |
| 27 | J901055 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | 9731039 | Рычаг | 1 |
| 30 | 433928 | Палец | 1 |
| 31 | A764020 | Шплинт | 1 |
| 32 | A590110 | Шайба | 1 |
| 33 | 4003859 | Подшипник | 1 |
| 34 | M731025 | Болт кнокк | 1 |
| 35 | J950010 | Гайка | 2 |
| 36 | 410951 | Пружина | 1 |
| 37 | J901007 | Болт | 1 |
| 38 | A590110 | Шайба | 3 |
| 39 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
